X-RAY XDL 220 X射線熒光光譜儀,用于對保護和裝飾涂料,量產的零件和印制板上的涂層進行手動或自動厚度測量。
市場價:
優惠價:0.00

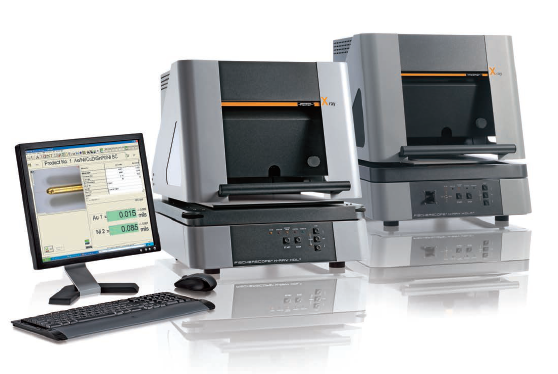

FISCHERSCOPE®-X-RAY XDL®是一款應用廣泛的能量色散型x 射線光譜儀。它是從大眾認可的FISCHERSCOPE X-RAY XDL-B 型儀器上發展而來的。與上一代相類似,它尤其適合無損測量鍍層厚度及材料分析,同時還能全自動測量大規模生產的零部件及印刷線路板。比例接收器能實現高計數率,這樣就可以進行高精度測量。由于采用了Fischer 基本參數法,無論是鍍層系統還是固體和液體樣品,都能在沒有標準片的情況下進行分析和測量。*多可同時測量從氯(17)到鈾(92)中的24 種元素。X-RAY XDL 220平面樣品平臺,馬達驅動的Z軸系統。
XDL 型X 射線光譜儀有著良好的長期穩定性,這樣就不需要經常校準儀器。XDL 系列儀器特別適用于客戶經行質量控制、進料檢驗和生產流程監控。X射線熒光光譜儀,用于對保護和裝飾涂料,量產的零件和印制板上的涂層進行手動或自動厚度測量。

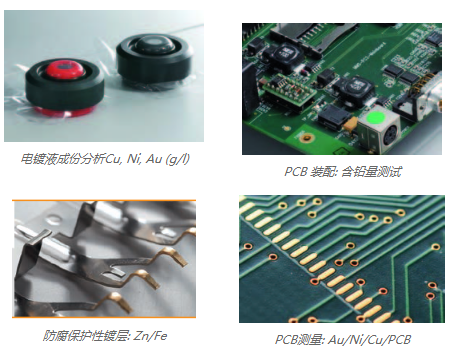

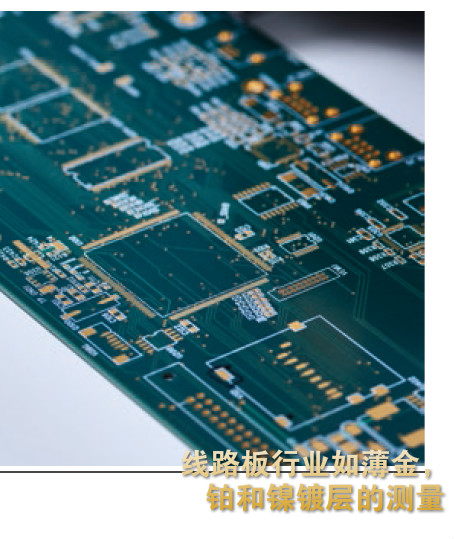

典型應用領域?測量大規模生產的電鍍部件?測量超薄鍍層,例如:裝飾鉻 ?測量電子工業或半導體工業中的功能性鍍層 ?測量印刷線路板 ?分析電鍍?nèi)芤?br /> ![]() |
主要特征 ?帶玻璃窗口和鎢靶的X射線管或帶鈹窗口和鎢靶的微聚焦?X射線管。*高工作條件:50KV,50W?X射線探測器采用比例接收器 ?準直器:固定或4個自動切換,0.05 x0.05 mm 到 ? 0.3 mm ?基本濾片:固定或3個自動切換 ?測量距離可在0-80 mm范圍內調整 ?固定樣品支撐臺 ,手動XY工作臺 ?攝像頭用來查看基本射線軸向方向的測量位置。刻度線經過校準,顯示實際測量點大小。 ?設計獲得許可,防護全面,符合德國X射線條例第4章第3節 |
技術參數 |
|
預期用途 | 能量色散X射線熒光光譜儀 (EDXRF) 用來測量薄鍍層和微小結構,分析合金和微量組分。 |
元素范圍 |
*多同時測量從氯(Cl 17)到鈾(U 92)之間的24 種元素 |
設計理念 |
臺式儀器,測量門向上開啟 |
X 射線源 |
帶鈹窗口的鎢管 |
高壓 |
三種高壓: 30 kV,40 kV,50 kV,可調整 |
孔徑(準直器) |
? 0.3 mm (可選:圓形? 0.1 mm; ? 0.2 mm;長方形0.3 mm x 0.05 mm) |
測量點 |
取決于測量距離及使用的準直器大??;實際的測量點大小與視頻窗口中顯示的一致。zui小的測量點大小約? 0.16mm. |
測量距離 如測量室內部 |
0 ~ 80 mm,未校準范圍,使用保護的DCM 功能
0 ~ 20 mm,已校準范圍,使用保護的DCM 功能
|
X 射線接收器 |
比例接收器 |
視頻顯微鏡 |
高分辨 CCD 彩色攝像頭,用于查看測量位置 |
放大倍數 |
20x ~ 180x (光學變焦: 20x ~ 45x; 數字變焦: 1x, 2x, 3x, 4x) |
設計 |
固定式樣品平臺 |
可用樣品放置區域 |
463 x 500 mm |
樣品*大重量 |
20 kg |
樣品*大高度 |
140 mm |
外部尺寸 |
寬x 深x 高[mm]:570 x 760 x 650 |
操作溫度 |
10°C – 40°C / 50°F – 104°F |
儲藏或運輸溫度 |
0°C – 50°C / 32°F – 122°F |
