每臺X-RAY熒光測量設備都需要配置功能強大的軟件，這樣才稱得上是真正的測量儀器。因此，FISCHERSCOPE® X-RAY儀器只有與菲希爾創新WinFTM軟件一起才能實現*優的測量結果。WinFTM軟件是所有FISCHERSCOPE® X-RAY儀器的數學核心。它通過測得的X射線光譜收集關于鍍層厚度和成分的信息，不管樣品是純?cè)劐?/span>層，合金鍍層及其組合或是多元合金
|
|
在這方面，菲希爾一路*先，WinFTM軟件采用了基于逼真的物理模型的有效數學算法。由于這個原因，所以的測量都可以在無標準片校正的情況下進行。除此以外，WinFTM軟件還是界面友好和使用便捷的FISCHERSCOPE X-RAY儀器的控制中心，不僅可以在實驗室使用，還可以用于日常工業用途。
應用范圍
無論是電鍍廠的簡單的鍍層厚度測量（例如鐵上鍍鋅），還是鍍液分析，復雜的多鍍層應用， 極其復雜的貴金屬分析或痕量分析（RoHS），一個軟件程序就可以完成所有的測量應用：WinFTM。

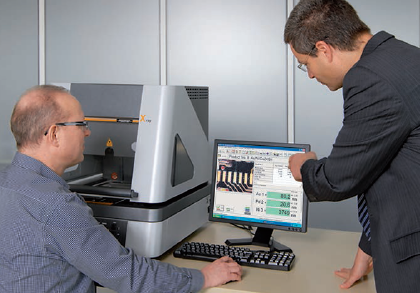

界面友好
無論是來料檢驗，生產質量控制，或是政府機構的實驗室材料測試，WinFTM軟件都可以實現儀器投運要求的多種多樣的應用。如此復雜的儀器可以很方便而直觀地控制是FISCHERSCOPEX-RAY系列儀器被廣泛接受的關鍵所在。
|
|
帶十字線的視頻圖
|
|

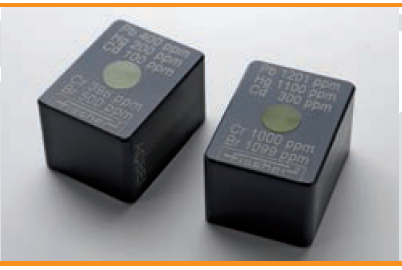

RoHS 標準片
|
|
由于這個原因，菲希爾開發了無需特殊培訓就可以進行日常操作的WinFTM軟件?；诒娝苤?/span>的Windows標準，直觀的用戶界面，預先設定的自動流程和命令按鈕，工作起來非常容易。所有實際需要的功能都可以快速進入和顯示，整個界面看起來很整潔協調。
校正
質量標準要求測量設備都能用基于可追溯到國際或國家的校正標準片進行校正，這樣的測量結果就是可追溯和有可比性的（比較其它方法而言）?；谶@個原因，F(xiàn)ISCHERSCOPE® X-RAY儀器的每個測量應用程式都是可以校正的。 WinFTM軟件儲存和管理所有的校正數據，這樣可以簡單方便地記錄和證實校正情況
誤差計算 / 計算測量不確定性
WinFTM軟件提供完整的誤差計算功能。單次測量（或幾個測量值的平均值）的所有不確定性都會進行計算，會考慮標準片，校正測量的計數統計和測量本身的不確定性。測量不確定性保證了測量結果的所需要的追溯性。
|
|

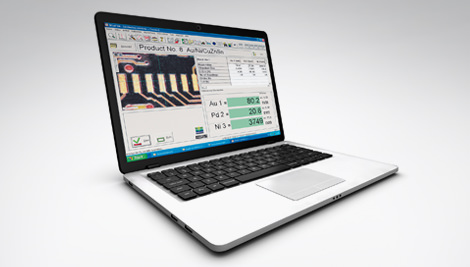

視頻圖像
WinFTM軟件以與基本射線相同的視角顯示樣品的圖像。圖像上集成有校準過刻度的自適應十字線，可以以實際尺寸顯示樣品表面的圖像放大區域的測量點位置。自動聚焦功能可以方便，精確和重復實現光學聚焦。
DCM-距離控制測量
為了測量形狀不規則部件或腔體內部，F(xiàn)ISCHERSCOPE® X-RAY儀器具備一個基于距離測量修正的特點：DCM方法。這個功能可以用來測試表面形狀復雜和測量腔體內部，當計算該區域的測量結時，WinFTM軟件會自動根據當前的測量距離進行修正。
自動測量
重復序列的測量可以很方便地通過預定義指令自動完成，這個可以通過激活用戶定義的命令按鈕順序?qū)崿F(xiàn)。即使是對操作員來說很復雜的測試方案，如生產質量控制，也可以集成到一個很簡單的操作步驟中。當使用可編程的XY工作臺時，樣品上的測量點可以自動進行重復性的測試WinFTM軟件可以通過圖像處理識別特定結構并自動追蹤測量位置。例如對于形狀公差要求高的樣品，這可以保證測量總是在正確的位置進行。
|
|

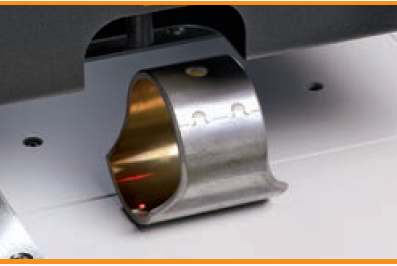

使用DCM方法輔助測量
|
|

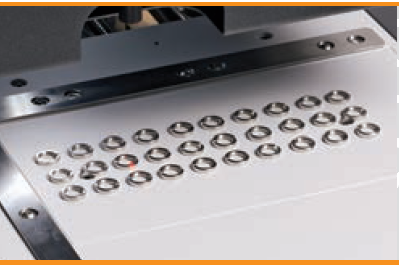

自動測量
|
|
底材識別
對某些鍍層厚度的測量，WinFTM軟件還可以自動分析底材成分。這不僅可以消除歸一化時測量不同底材的需求，還可以增加結果的可靠性，因?yàn)殄儗雍穸瓤梢栽诓皇艿撞某煞植▌?dòng)的情況下準確測量。
材料種類 (COM)
使用COM功能，未知的樣品可以自動指定給預定義的材料種類。這些種類可以是各種不同的材料，如不同的合金，特定的鍍層厚度或某個鍍層結果的成分范圍。
例如，這樣可以對金合金中的金含量的高，中，低進行區分或是否包含特定的合金元素。需要注意的是定義在種類中需要的光譜都是根據理論計算的，這樣就不需要浪費很多時間做多種材料樣品的校正。這個系統也可以適應或擴展以滿足用戶的特定需求。
當測量未知樣品或多組分材料和鍍層厚度時，WinFTM軟件可以自動選擇合適的應用程式測量。
例如在金合金分析時，WinFTM軟件首先確定合金的類型，然后選擇適合的測量應用程式，從而可以高精度地測定金含量。
多次激發
每個應用程式都設定了激發參數“高壓”和“基本濾片”以便獲得*可能好的結果。然而對于某些應用程式，有必要采用不同的激發條件以便*優地測量所有參數。WinFTM軟件允許在單次測量中使用多次激發，這樣所有的參數都可以在*好的條件下測試；*終結果進行綜合評估后給出。
|
|
可靠性
沒有什么比毫不知情地得到一個錯誤的測量結果更壞的了！為此WinFTM軟件自動檢查是否選擇的應用程式匹配當前的待測樣品，并在有差別時提醒操作員。后臺測試監控儀器和基本參數確保測量結果的高度可靠。
統計計算
根據單個的測量結果，集成的統計功能計算平均值，標準偏差和變化率，并把這些值顯示在統計窗口。測量結果可以以單個，列表或SPC圖形的形式顯示，也可以存檔
|
|
測試報告
|
|

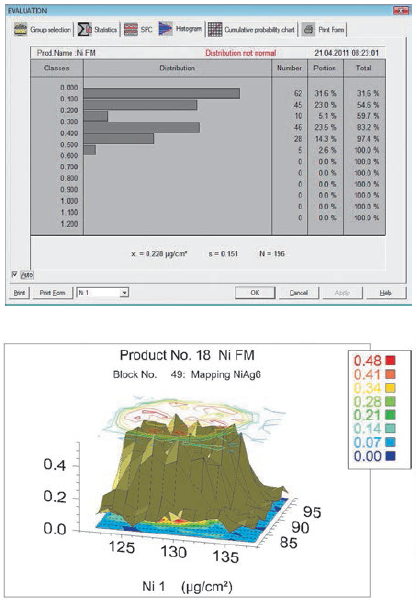

鍍層厚度分布3D 顯示
|
|

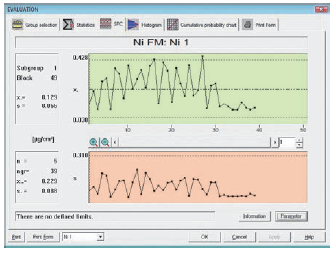

除此以外，Wi n F T M 軟件還可以以分布圖（ 直方圖， 累積概率圖） 或統計進程圖( S P C ) 的形式顯示測量結果。能力指標Cp 和Cp k 根據設定的公差計算。
|
|
輸出測量結果和打印報表
單個測量值和平均值與它們的測量不確定性，特征統計值以及與測量有關的其它數據，都可以輸出到文件并且可用在質量管理系統的計算。集成的報告生成器可以單獨的結果報告和定制的打印報表模版。報表的內容可以自由設定，如含測量點顯示的樣品圖像、測量結果、特征統計值、直方圖、累積概率圖、光譜等等。
WinFTM 軟件特點
□ 通用軟件
□ 鍍層厚度測量和分析
□ 打包所有功能
□ 界面友好，操作直觀
□ 基本參數法
□ 材料種類查找
□ 自動測量
□ 測量參數可調整（高壓，濾片和準直孔）
□ 多次激發
□ 視頻圖像--可放大、含十字線、自動聚焦
□ 底材材料識別
□ DCM – 距離控制測量
□ 統計功能
□ 數據輸出
□ 報告生成器
□ 儲存校正結果和設定
□ 多種接口和網絡選項
|
|
