FISCHERSCOPE X-RAY XDV-μ SEMI 是一款全自動測量系統。典型的測量任務包括基本金屬鍍層的表征,焊料塊的材料分析以及接觸表面上的涂層厚度測量。
市場價:
優惠價:0.00
FISCHERSCOPE X-RAY XDV-μ SEMI 是一款全自動測量系統。針對半導體行業復雜的 2.5D/3D 封裝應用中的微結構質量控制進行了優化。全自動分析可避免損壞寶貴的晶圓材料。此外,統一的測試條件能夠提供可靠的測量結果。該儀器適用于潔凈室,完備的配置清單使其能夠輕松整合于現有晶圓廠。
晶圓對所使用的測量技術提出了*高要求。 首先,必須滿足無塵室條件,以保護昂貴和敏感的零件不受環境影響。 其次,晶圓上的結構是如此之小,以至于只有特殊的設備才能對其進行分析。XDV®-μSEMI專為2.5D / 3D封裝應用的電子行業需求量身定制。 它旨在進行微觀結構的全自動分析。 典型的測量任務包括基本金屬鍍層的表征,焊料塊的材料分析以及接觸表面上的涂層厚度測量。

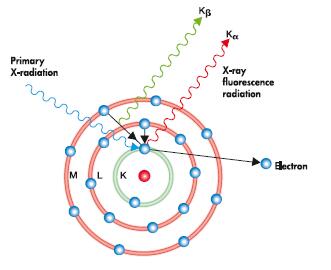

為了在不受環境影響的情況下檢查這些微小的結構,甚至需要較小的測量點。 因此,XDV®-μSEMI配備了現代化的多毛細管光學器件,可將X射線聚焦到僅10或20μm的測量點上。 憑借出色的空間分辨率,XDV®-μSEMI可以對單個微結構進行更精確的表征,而傳統設備則無法實現。
特性:
? 全自動晶圓傳輸與測試流程可提高員工的工作效率
? 能夠針對直徑小至 10 μm 的結構進行精確測試
? 通過圖像識別功能自動定位待測位置
? 通過 FISCHER WinFTM 軟件實現簡單操作
? 離線使用:可隨時進行手動測量
? 適用廣泛:可適配針對 6"、8" 以及 12" 晶圓的FOUP、SMIF 和 Cassette
應用:
? 鍍層厚度測量
? 凸點下納米級厚度的金屬化層 (UBM)
? 銅柱上的無鉛焊料凸點(Solder Bump)
? 很小的接觸面以及其他復雜的 2.5D/3D 封裝應用
? 材料分析
? C4 以及更小的焊接凸點(Solder Bump)
? 銅柱上的無鉛焊料凸點(Solder Bump)
1.安全自動化 |
2.客戶定制的版本 |
3.使用和保養的智能細節支持 |
4.高精度和高分辨率 |
5.易于操作 |
6.專為清潔環境而設計 |
