操作單元
MarSurf PS1粗糙度測量儀
1外殼
頂部：用于倒置測量的三點支承
底部：用于圓柱形被測件的V形塊，用于連接附件的4個內螺紋
內部：標準塊
2鍵盤
Ra, Rz顯示參數Ra和Rz（如果使用JIS標準則為：RzJ）
F1顯示可自由編程的參數
Lt/Lc用于設置4截止波長和掃描長度或根據ISO、
JIS或ANSI標準自動選擇截止波長和掃描長度，
或根據MOTIF標準選擇掃描長度
3顯示屏
|
|
4綠色Start鍵（左右兩側）
Start打開儀器。55
Start確認探頭。
Start開始測量。
Start中斷正在進行的測量。
使用以下的按鍵組合時，先按住任意一個Start鍵再按下其它鍵：
Start + Lt/Lc打開設置目錄。
Start + Ra逐個顯示所選參數。
Start + Rz關閉儀器。保留用于最后一次無差錯測量的儀器設置。
5探頭
6探頭保護體可連接高度調節器或測量臺作為第二支承點來使用
7驅動單元

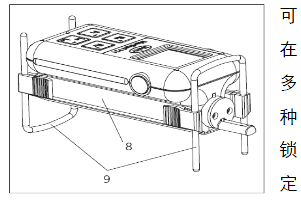

圖2：帶有高度調節器的MarSurf PS1
8連接附件的支架（高度調節器，可選的端面V形塊）
9一對弓型高度調節器，排列成三點支承（也可單獨使用）
|
MarSurf PS1 是在加工現場使用的便攜式粗糙度測量儀。 它的最大測量范圍為 （350 μm0.014 in)（-200 μm 至 +150 μm）（-0.008 in 至 +0.006 in） 。利用該儀器內置的驅動單元無需重新進行設置即可進行測量。它的最大掃描長度為 17.5 mm（0.700 in)。該儀器使用方便并且符合DIN EN ISO 3274標準 的規定。MarSurf PS1以及Mahr探頭在出廠時已經過校準。對于采用探針法和后續檢查的高精度測量，可使用自動動態標定功能。為此， MarSurf PS1 儀器預置了此功能。
PHT探頭有一個獨特的活動導塊可以有效地清除沉積的灰塵和油漬，弓型垂直調節器1 適用于多種外形的工件的粗糙度測量（例如，用于圓柱形被測件，與探頭保護體組合使用的固定式三點支承、四點支承等），并且可以方便地進行高度調節。由于采用堅固耐用的外殼，MarSurf PS1 可在惡劣的環境下工作。該儀器的操作單元根據人體工程學設計，安排合理、一目了然，特制的液晶顯示屏清晰易讀。
MarSurf PS1 400 g / 0.88 lbs），是理想的便攜式儀器。由于采用了配有背帶和袢帶的便攜式儀器箱設計，使得儀器可以隨身攜帶。其內置的充電電池能提供幾天工作的電能。該儀器的外接電源帶有三種可更換的電源適配器，使之可以直接與世界各地的電網相連。該儀器支持的所有功能都顯示在目錄中。使用箭頭鍵可從目錄中選擇或設置所需的功能。儀器設置可以屏蔽，還可以用密碼保護，以防止未經許可的修改。您可以在ISO（DIN)、、JIS 和 ANSI/ASMEMOTIF 標準之間選擇，以適應各種不同的評定目的。在根據 ISO（DIN)、JIS 或ANSI/ASM標準進行測量時，測量的輪廓表面通過符合DIN EN ISO 11562 標準的濾波器（高斯濾波器）進行濾波。也可以選用短截止波長。如果使用了自動功能，即使沒有經驗的用戶也可以完成準確的具有可靠重復性的粗糙度測量。當此功能打開時，儀器能識別周期性和非周期性輪廓并根據DIN EN ISO 4288標準自動設置標準截止波長和相應的掃描長度。
MarSurf PS1 帶有隔離電源，以免內置電池因長時間存放而損失電量。
1. 將復位開關（17) 向右移動至 "I" 位置，使儀器準備就緒。
為電池充電
MarSurf PS1 由內置電池提供電能。在固定測量時，儀器可以使用附帶的外接電源。 在下列情況下，應該為電池充電
– 當儀器首次試運行時，
– 距離上次充電時間已有大約 3 個月，
– 當電池符號閃爍時（即電池只有大約 15 % 的電容量），
– 雖然 符號未閃爍，但不能進行測量。
注意：為電池充電只能使用附帶的外接電源！ 如果使用其它外接電源，可能造成MarSurf PS1 損壞，并喪失保修權利。
準備使用外接電源：
1. 選擇適當?shù)碾娫催m配器并插入外接電源。
為電池充電：
1. 將外接電源與 MarSurf PS1 的 "9 V =" 插座（18) 相連接并插入電源插座。
在充電過程中，電池符號上的四個小條將依次顯示和消失。
連接外接電源后，可立即進行測量。 您隨時可以看到電池容量所達到的百分比（參見第 3.3.1 節）。 大約 1 小時后電池即可充滿，并且儀器將自動從快速充電轉為連續補充充電。當 MarSurf PS1 通過 USB 接口（15) 連接至 PC 時也可進行充電，但使用這種方法充電將花費較長的時間。
移動式測量裝置
安裝驅動單元：
1. 小心地將探頭（5) 裝入驅動單元（7) 端面的探頭座中，同時留意插頭分布。
2. 用螺釘將探頭保護體（6) 固定在驅動單元的端面。
為了保護探頭不受損傷，應盡可能一直使用探頭保護體。 例外情況：在直徑很小的孔里或很難接觸的位置測量時。 更換探頭后，應對新探頭進行標定或設置它的修正值（在修正值已知的情況下）（參見第 5 節）
3. 安裝其它附件，如可調節高度的裝置 – 支架（8) 和一個或兩個高度調節器（9)。
4. 通過縱向移動和旋轉，將驅動單元放置在正確的測量位置。利用驅動單元的導向銷可以找到合適的操作位置。
實例：
– MarSurf PS1 以 V 形塊底部或高度調節器為支撐放置，探針針尖向下，在水平表面或孔中進行測量。
– MarSurf PS1 頂部倒置放置（三點支承），V 形塊作為支架，探針針尖向上，對最多重達 1 kg（2.205 lbs) 的圓柱形被測件進行測量。 根據被測件的長度，驅動單元可在前或后鎖定位置間進行縱向移動。
– MarSurf PS1 垂直放置；可選的端面 V 形塊放在圓柱形被測件的外圍，探針針尖接觸被測件的端面。
固定式測量裝置
在固定測量期間，MarSurf PS1 可與測量臺相連接。（參見圖 5）。可使用的測量臺類型有 ST-D、ST-F 和 ST-G。 作為可選附件，這些類型的測量臺需要使用支架（6910201)。
將 MarSurf PS1 安裝在測量臺上：
1. 安裝驅動單元（參見第 3.2.1 節）在測量臺上操作時，探頭保護體不需要一定使用。
2. 將 MarSurf PS1 和支架（22) 倒置放置，以便將支架的兩個螺釘插入 MarSurf PS1 底部的螺紋孔中。
3. 擰緊支架上的兩個螺釘。
4. 將支架的螺栓插入柱形箱的小孔中，并用兩個固定螺釘（位于柱形箱的背面）進行固定。
5. 使用調整螺釘（21) 調整被測件和驅動單元，使之平行。MarSurf PS1 可傾斜 ± 15°。
6. 旋轉高度調節手輪（20) 將探頭降至被測件的高度。
7. 要更換被測件，可將 MarSurf PS1 在支架上向上傾斜并固定在適當位置。
注意：必須擰緊支架上的兩個螺釘和兩個固定螺釘，否則可能會使MarSurf PS1 導落并造成儀器損壞！
