【特價促銷】英國Renishaw 三坐標測針

文/ 發布于 2018-10-18 瀏覽次數：4136



什么是測針？

測針是測量系統的組成部分，它與被測工件接觸，使測頭機構產生位移。所產生的信號經處理得出測量結果。被測工件的外型特征將決定要采用的測針類型和大小。在所有情況下，測針的*大剛性和測球的球度非常重要。原則上，測針就是坐標測量機的“刀具”，就像車刀與車床、銑刀和鏜刀與銑床的關系一樣。用接觸式測頭進行測量時，機床使用測針采集工件表面上的數據點。每一次觸發所生成的點都用X、 Y和Z坐標值定義。然后通過這些點計算出特征、尺寸、形狀及位置。與之不同，掃描測頭沿著工件表面采集連續的數據點。功能強大的軟件利用這些數據計算工件上特征的尺寸、位置和形狀。

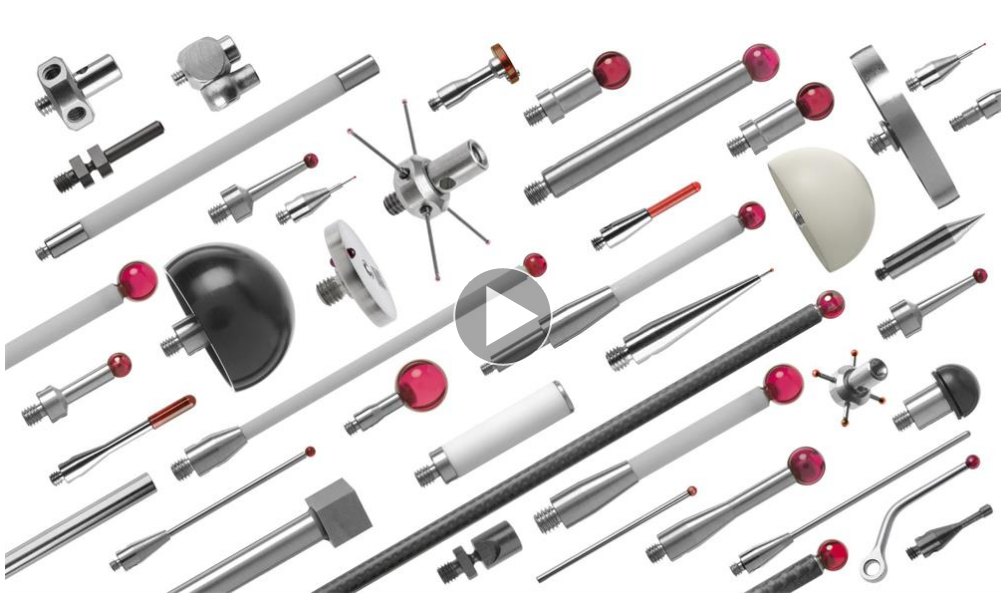

    選擇測針時一定要非常謹慎，以確保*適合您的測量應用。本章描述了測針及附件的主要類型、關鍵參數及材料屬性。如果您想在配有固定傳感器的坐標測量機上對工件進行全面測量，通常需要很多測針，這些測針安裝在不同方向，并需要不同形狀的測針組件、加長桿及關節。所有這些組件的組合稱為測針配置，安裝在轉接塊上。雷尼紹生產一系列不同材料的測針組件，因此您可以自行搭配測針配置，使其符合測量應用。

直測針
    直測針是*簡單、*常用的測針類型。有直肩形測桿和錐形測桿可供選擇。當工件容易接近時，配錐形測桿的測針剛性更強。測針球頭材質為紅寶石、氮化硅、氧化鋯、陶瓷或碳化鎢。端部和測桿有一系列材料供選擇 — 鈦、碳化鎢、不銹鋼、陶瓷和碳纖維。
    主要應用：為避免測針變形，您應當選用盡可能短的測針，尤其在使用觸發式測頭系統時。

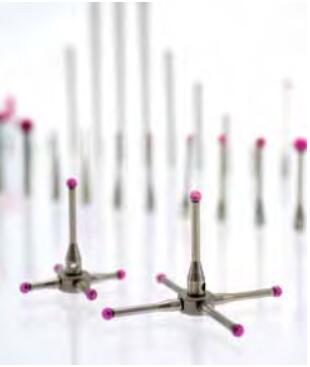

星形測針
       由安裝牢固的測針組成的多測尖測針配置。測球材質為紅寶石、氮化硅或氧化鋯。您也可以使用測針中心座安裝（*多） 5個測針組件自行配置星形測針。
       主要應用：可直接接觸的表面和孔。此配置靈活性強，測尖可與不同的特征接觸，無需更換測針。

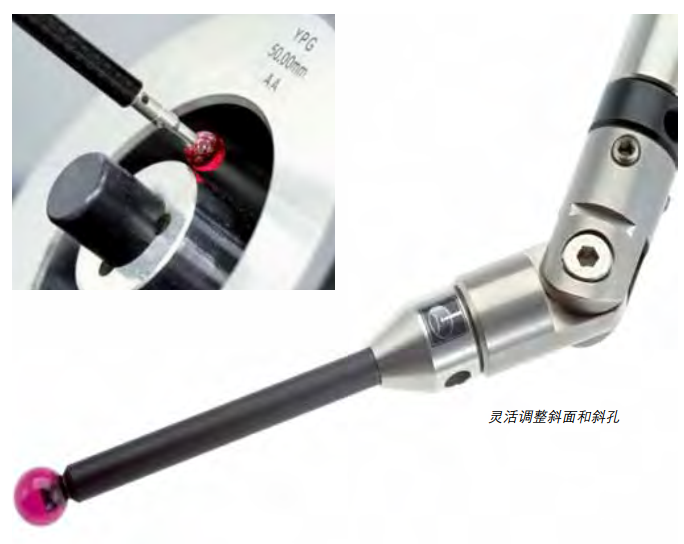

可旋轉的測針：
這是一種夾緊機構，可用于將測針調整到所需的角度。
      主要應用：對于斜面和斜孔，此配置靈活性強，測尖可與不同的特征接觸，無需更換測針。



盤形測針
這些測針是高球度測球的“截面”，有多種直徑和厚度可選。盤形測針安裝在栓上，材質為鋼、陶瓷或紅寶石。全方向旋轉調整及添加中心測針的功能是盤形測針系列的特點。這使測針靈活性極強且易于使用。
主要應用：
     這類測針用于檢測星形測針無法觸及的孔內退刀槽和凹槽。用簡易盤形測針的“球形邊緣”進行檢測與以大直徑測球的外圓或其附近進行檢測同樣有效。但該測球表面只有一小部分能夠接觸，因此為確保與待測目標有良好接觸，需要對較薄的盤形測針進行角度調整。

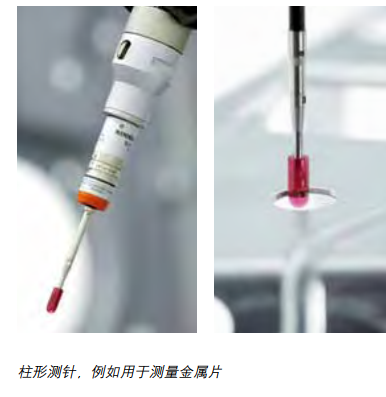

柱形測針
柱形測針材質為碳化鎢、紅寶石或陶瓷。
主要應用：
    用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件。還可測量各種螺紋特征、并可定位攻絲孔的中心。球端面柱形測針可進行全面標定及X、 Y和Z向測量，因此可進行表面測量。

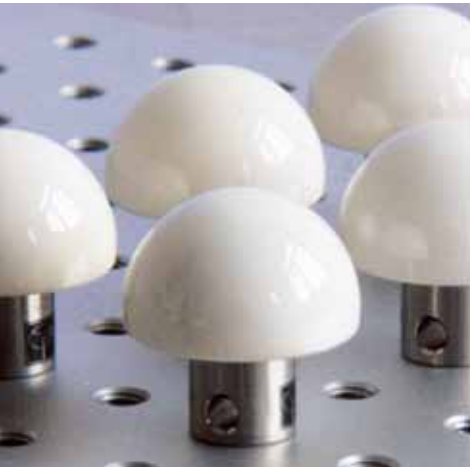

陶瓷半球形測針:
優勢在于有效測球直徑大而重量極小，用這種大直徑測球測量可均化表面粗糙度造成的影響。
●主要應用：用于測量深位特征和孔。還適合接觸粗糙表面，因為粗糙度被大直徑表面機械地過濾掉了。

篤摯儀器（上海）有限公司專業供應英國雷尼紹坐標測量機專用傳感器系統和軟件、坐標測量機和機床測頭專用測針、用于高精度線性、角度和旋轉位置反饋的編碼器系統，用于數控機床工件找正、對刀及檢測的測頭系統和軟件等。歡迎來電咨詢，或登陸篤摯公司主頁，查看更詳細介紹。篤摯公司將以優質產品、優勢價格、優秀服務，為您提供高性價比的解決方案。
