泰勒準直儀用于雙軸直線度、 垂直度、 平行度和機床導軌的扭曲測量

文/ 發布于 2020-02-11 瀏覽次數:3215



應用:雙軸直線度、

垂直度、
平行度和機床導軌的扭曲測量

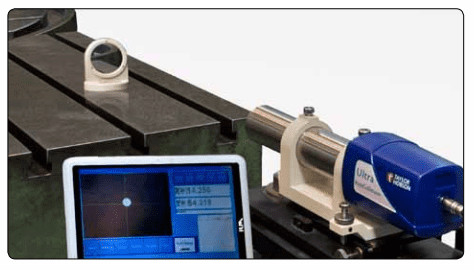

Taylor Hobson Ultra雙軸自準直
儀能完成的應用范圍很廣,其中
*常見的是對機床導軌進行同步
雙軸直線度測量。
一條十米長的導軌通??梢栽诖?/span>
約五分鐘內檢驗完。與傳統的方
法相比,花費的時間大大縮短。
所提供的電腦已預裝了Taylor
Hobson應用軟件,可對直線度、平
行度、垂直度和扭曲度進行計算
測量,并且還可以打印輸出測量
結果。
測量過程:
鑒于自準直儀的靈敏度很高,并且
所進行的測量精度也很高,所以
通常可以將自準直儀直接安裝到
機床導軌上。

*好使用剛性螺栓將托架安裝到
導軌末端。如果無法實現,可以將
自準直儀直接裝在導軌上。
與自準直儀配合使用的反射鏡安
裝在專為雙軸測量設計的支架
上。
沿著導軌的節距必須等距,因此
要采集的節距數將取決于反射鏡
支架的底座長度及導軌的長度。
兩個表面(導軌的的側面和頂面)
中任何一個表面的任何不平直將
導致支架相對于自準直儀變化角
度,正是通過測量和自動計算這
些變化來確定直線度誤差。

直線度就是峰值到峰谷的*大
值,可通過使用末端置零、*小二
乘方或*小區域法(軟件中可選)
來進行計算。
此外,導軌相對于自準直儀的坡
度用梯度表示(即mm/m或
0.001in/inch)。此結果來源于根據
數據計算得出的*小二乘中線。
坡度對于測量導軌之間的平行度
和垂直度尤為重要。
Talyvel電子水平儀與Utra自準直
儀搭配使用可測量導軌的扭曲
度,光學直角棱鏡則可用于檢驗
平行度和垂直度。

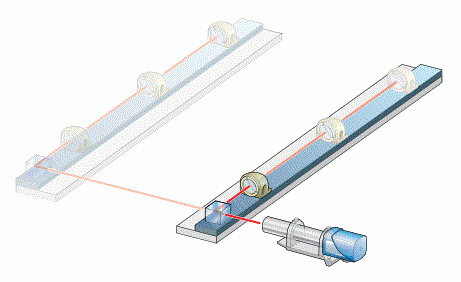

應用:兩條導軌的平行度
這是一種很常見的應用,可以結合使
用自準直儀和光學轉角棱鏡及反光鏡
來完成。
先安裝和調整自準直儀,并使用光學
轉向棱鏡測量第一條 導軌。自準直儀
可以安裝在三腳臺、三腳架或重型
架上,將反光鏡沿第一條導軌移動,
然后進行- -系列直線度測量,*后計
算斜度值(使用Taylor Hobson光學分
析軟件)。
自準直儀保持原地不動,然后將光學
轉向棱鏡和反光鏡移至第二條導軌并
進行相同的測量。

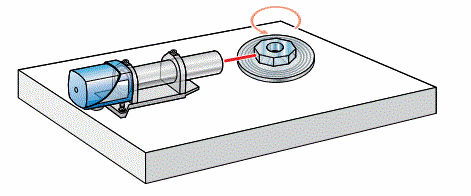

應用:檢驗分度頭和多面棱體
現代機械加工系統是使用旋轉臺
進行部件的傾斜和分度調整。旋
轉臺的定位精度對于系統精度非
常重要。
在使用自準直儀測量旋轉臺的角
度誤差時,自準直儀將通過角度標
準器來測定與標稱角度的偏差。角
度標準器通常是一一種精密的多面
棱體或分度臺。
特別的是,自準直儀的精度不受光
束分裂的影響,所以它是-種非常
實用的裝置。
多面棱體
盡管多面棱體*多可達到72面,但
旋轉臺通常使用的是8面、12面或
16面的多面棱體。這些多面棱體為
規則多面棱體,也即面與面之間的
角度相等。因為如果多面棱體不


現代機械加工系統是使用旋轉臺
進行部件的傾斜和分度調整。旋
轉臺的定位精度對于系統精度非
常重要。
在使用自準直儀測量旋轉臺的角
度誤差時,自準直儀將通過角度標
準器來測定與標稱角度的偏差。角
度標準器通常是一一種精密的多面
棱體或分度臺。
特別的是,自準直儀的精度不受光
束分裂的影響,所以它是-種非常
實用的裝置。
多面棱體
盡管多面棱體*多可達到72面,但
旋轉臺通常使用的是8面、12面或
16面的多面棱體。這些多面棱體為
規則多面棱體,也即面與面之間的
角度相等。因為如果多面棱體不


多面棱體可以用精密的分度臺來

替代。要使用分度臺,應將-塊反
光鏡放到旋轉中心并使其平行于
旋轉軸線。按照與多面棱體相同
的方式對準分度臺。在檢驗過程
中,比方說如果旋轉臺旋轉到23
度,分度臺應反方向旋轉23度。如
果反光鏡沒有對準,自準直儀上同
樣會讀到誤差。
