SmartScope®Flash?,F(xiàn)lash CNC和CNC系統是自動通用尺寸測量的理想選擇。高質量的12:1變焦鏡頭可在每次放大倍率變化時進行自我校準,以實現一致的測量精度。
市場價:
優惠價:0.00
聯系人:朱盛
聯系電話:021-58951071
手機號:15921165535
郵箱:[email protected]
工作時間:09:00-17:45
影像測量系統是一種非接觸的測量方式,比單一-的點接觸系統提供了更詳細的零件數據。集精密光學技術、先進的電子技術、強大的軟件功能及精密機械為一-體,為每--個零部件提供準確的三維坐標;高精度的移動平臺和同軸自動聚焦與變焦系統可高精準地顯示任何零件的影像,以達到準確的測量效果。SmartScope Flash,F(xiàn)lash CNC和CNC系統是自動通用尺寸測量的理想選擇。高質量的12:1變焦鏡頭可在每次放大倍率變化時進行自我校準,以實現一致的測量精度。創新的固態照明源,彩色攝像頭 以及基于ZONE3 3D CAD的度量軟件,使每個Flash模型均成為功能強大的視頻測量系統。每個Flash模型均具有多傳感器功能,支持測頭,激光掃描儀和微探針。

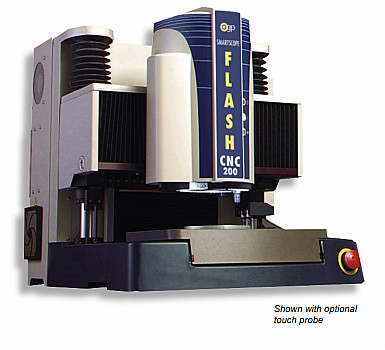

SmartScope®Flash?200是Flash系列系統中*小的成員,是功能齊全的自動測量系統。“升降橋”和嵌入式計算機的創新設計功能意味著該系統在臺式機上占用的空間*小,同時提供了 XYZ行程足夠200 x 200 x 150 mm。標準光學規格包括一個沒設置輔鏡的1.0x可更換鏡頭。易于使用全功能用于常規測量的32位MeasureX測量軟件所有自動優化邊緣分析提供了完整的視場處理,基于每條邊緣特別的特點自動進行優化。用于Z軸測量的自動聚焦。計算機生成的校準光標用于精確的校準特征和邊緣到光學中心線。圖像儲存,疊加和有比較的能力。參考圖像可以存儲在硬盤驅動器和強加在實時圖像上,便于比較。
![]() |
Flash CNC系統包括以下配置:
? 專用的AccuCentric? 12:1自動校準可編程序的變焦透鏡 |
OGP Flash? CNC |
Flash 200 |
行程范圍 (mm) |
200 x 200 x 150 |
承載量 (kg) |
25 |
XY (E2)* |
3.2 μm |
Z (E1)* |
4.4 μm |
XYZ (E3)* |
- |
XYZ 光柵分辨率(μm) |
0.5 |
電動變焦比率 |
12:1 AccuCentric® 自動校準 |
屏幕放大倍率 |
32 x - 280 x |
視場 (FOV) 對角測量 |
1.1mm 至 9.5mm |
照明光源 |

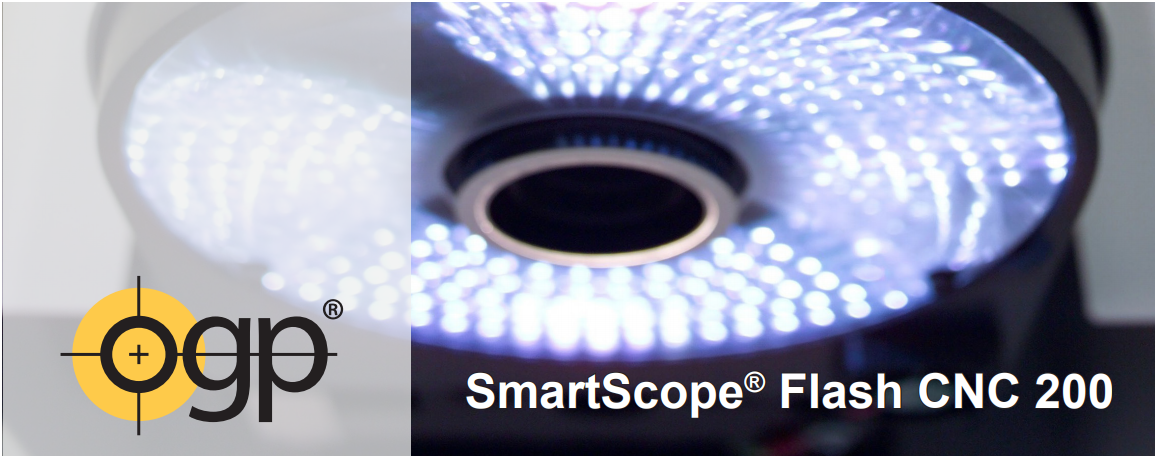

數值匹配輔臺綠色LED背光,TTL白色LED同軸表面光,**的8區/8環SmartRing? LED環光 (白光) |
光學附件 (可選配) |
0.5x, 0.75x, 1.5x, 和2.0x 鏡頭附件; 2.5x 和 5.0x 可置換鏡頭; LED 網格投影儀, 激光指示器 (不適用于 TTL 激光) |
硬件 (可選配) |
在軸TTL激光, 接觸式探頭和更換支架 |
測量軟件 |
Measure-X (標準配置) |
*以上精度是在全部行程范圍內
