大型工件的精密檢測方案：

Leitz PMM-G 采用全新的龍門式設計理念，為大型工件的輸送提供便利。穩固的一體式U 型地基，可以很大限度的降低運動部件的質量，從而保證了很高的精度水準。

        一 高精度、大尺寸通用型測量機，采用龍門式結構設計。
        一 專門為測量機和地基設計的一體式減震系統，包括動態氣浮系統和電子水平調節裝置。
        一 設計移動龍門式高架結構設計，具有很小的移動質量。
        一 在X向和Y向采用穩固的花崗巖導軌，采用兩點支撐方式安裝固定。
        一 陶瓷Z軸，機器地基采用U型設計，并用混凝土澆筑加固。
        一 各軸預載荷空氣軸承每個軸采用精密氣浮軸承X向采用雙重驅動。具有推力控制的高性能伺服電機驅動。
        一 滾珠循環式精密絲杠傳動系統
        一 高分辨率金屬光柵尺，增量式光電傳感器，X向采用雙光柵尺。
        一 采用Leitz 高分辨率三維測頭系統LSP-S2，支持動態單點觸測，自定中心測量和高速掃描可達750點/秒。

產品應用：

一 通用型三坐標測量機，用于各種幾何特征的高精度檢測。

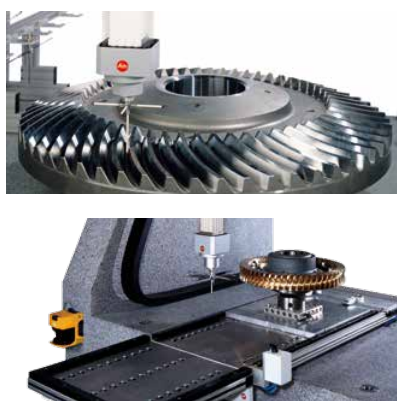

一 齒輪測量中心，可以精確檢測直徑在3950mm以內的各種中、大型齒輪。
一 能夠完成各種齒輪、扇形齒輪和任何類型的齒輪刀具測量，無需轉臺。
一 型狀測定儀，滿足現代工業對于各種形狀公差(圓度、圓柱度、平面度、垂直度、輪廓度和二維、三維曲面)質量控制的要求。

型號 X向行程 [mm] Y向行程 [mm] Z向行程 [mm] XX.20.12 3000/4000/5000/6000/7000 2000 1200 XX.30.12 3000/4000/5000/6000/7000 3000 1200 XX.40.12 5000/6000/7000 4000 1200 XX.20.16 3000/4000/5000/6000/7000 2000 1600 XX.30.16 3000/4000/5000/6000/7000 3000 1600 XX.40.16 5000/6000/7000 4000 1600 XX.20.20 3000/4000/5000/6000/7000 2000 2000 XX.30.20 3000/4000/5000/6000/7000 3000 2000 XX.40.20 5000/6000/7000 4000 2000 XX.30.25 3000/4000/5000/6000/7000 3000 2500 XX.40.25 5000/6000/7000 4000 2500 XX.30.30 3000/4000/5000/6000/7000 3000 3000 XX.40.30 5000/6000/7000 4000 3000

* *大齒輪直徑根據模數與相關探針配置。如果測量過程中可以旋轉90度，則可以測量更大尺寸的齒輪。

Leitz PMM-G技術特色體現在:

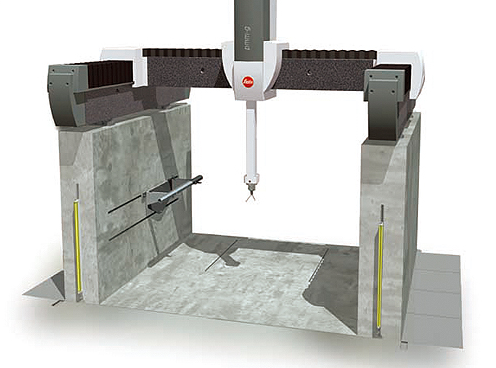

堅固的花崗石導軌— 龍門式結構包括了穩定的采用加強鋼筋混凝土構成的穩固基礎，X 方向上的雙花崗石導軌，可移動的花崗石橫梁(Y 方向)，配有滑架與Z 軸。橫梁采用精密的滾珠軸承進行雙驅動，并通過獲得**的接合技術進行連接，這樣就避免了任何不必要的側向力。
各軸采用空氣軸承— 經過特別設計的精密空氣軸承，配備具有故障安全保護措施以及電子氣隙監控裝置— 確保精密、無磨損的運動，保證了長期的使用壽命。
陶瓷Z 軸— 采用大截面，可抗扭轉，并具有自動重力平衡。機器的精度在Z 軸充分伸展的情況下也沒有影響。
隔振技術— 采用特別設計的隔振系統，通過采用主動式減振而能夠隔離地面振動所造成的對機器精度的影響。
地基的水平— 采用高度控制系統進行調整，獨自于被測工件的重量。利用這種形式以及機器可靠的設計，使得機器的高精度在復雜的環境條件下也能得到。
雙驅動和雙光柵測量系統— X 軸的雙驅動、雙光柵測量系統，有助于機器的動態特性，并保證絕對同步的運行，避免了由于膨脹、垂直度偏差以及輪廓誤差對于測量不確定度的影響。
碰撞保護— 包括探針以及測頭和Z 軸都配備有碰撞保護措施— 這是Leitz品牌測量機的*有特性。
