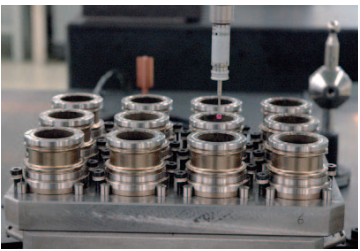

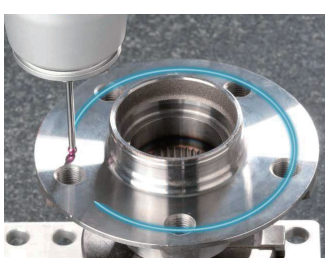

高精度、固定橋式三坐標測量機 Micro Plus,采用先進的設計手段與方法,配備 LSP-X5 測頭,使得整機具有 1 微米內的高精度,可完成各種復雜形狀工件的測量和輪廓外形的掃描任務。
市場價:
優惠價:0.00
聯系人:朱盛
聯系電話:021-58951071
手機號:15921165535
郵箱:814294500@qq.com

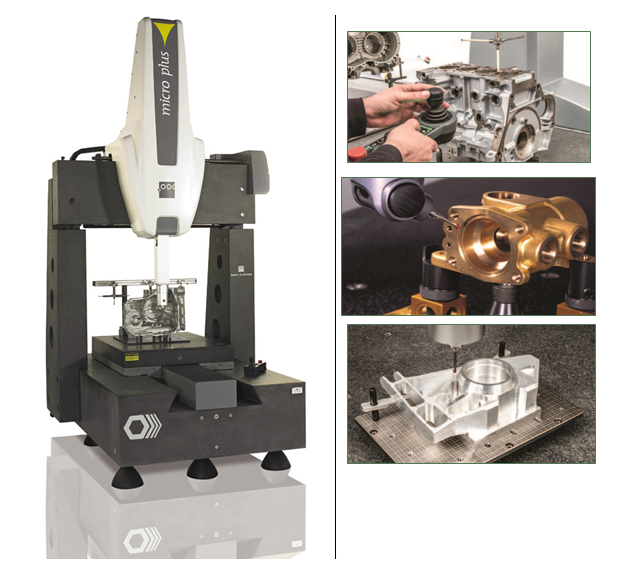

高精度、固定橋式三坐標測量機 Micro Plus,采用先進的設計手段與方法,配備 LSP-X5 測頭,使得整機具有 1 微米內的高精度,可完成各種復雜形狀工件的測量和輪廓外形的掃描任務。全花崗巖結構,配備陶瓷 Z 軸,完善的氣動平衡和優化的氣浮軸承分布,移動臺結構能夠很大限度減少移動部件的質量,中心驅動系統有效減少了阿貝誤差,使得 Micro Plus坐標測量機成為Z精密的坐標測量機之一。
主要特點:
關注設計中的每一個細節
1. 封閉框架結構,全花崗石橫梁、基座、立柱和工作平臺,具備穩定、不易變形的特點,能夠較好的適應溫度變化而不會產生明顯的變形。
2. 采用陶瓷Z 軸、鑄造滑架,使X、Z 向運動部件的重量大大減輕,并降低了重心,提高了運行精度。
3. 具備自動溫度補償功能
4. 各軸均采用鋼絲增強同步帶傳動,增強了運動剛性,克服了抖動、爬行等難題。
5. 全花崗石結構,整機穩定可靠的同時,可具有較長的使用壽命,并使客戶得到較好的投資回報。
6. 采用大功率的電機和驅動器,大大改善了運動控制特性;啟動、停止控制自如,并優化了整機的速度和加速度。
7. 先進的控制系統,具備連續運動軌跡插補技術,實現了真正的三維矢量功能(飛行特性)。在確保各軸高速運動的同時,提高了測量機的檢測精度。
8. 采用高速、伺服測量控制系統,可支持各種類型的測頭。
9. 功能完善的LSP 系列三維模擬掃描測頭,能夠攜帶加長探針,并具備自動更換探針功能和碰撞保護功能。
全花崗巖固定橋式結構,陶瓷Z軸,完善的氣動平衡和優化的氣浮軸承分布,移動臺結構能夠很大限度減少移動部件的質量,中心驅動系統有效減少了阿貝誤差。先進的控制系統,具備連續運動軌跡插補技術,實現了真正的三維矢量功能(飛行特性)。在確保各軸高速運動的同時,提高了檢測精度。完善的測量系統、高測量精度、強大的探測系統能力,豐富的軟件測量與評價功能,使得Micro Plus具備測量和評價各種類型精密零部件的能力。
環境溫度:
房間溫度: 19℃ - 21℃
溫度梯度(時間): 0.5℃/h 溫度梯度(時間): 1℃/24h 溫度梯度(空間): 0.5℃/m 相對濕度: 25% - 75% |
|
![]() |
精度范圍:
MPEE:0.9 + L/400 [μm]起
MPEP:1.0 μm起 MPETHP/τ:1.8μm /68s |
Micro Plus行程范圍與外型尺寸:
型號 |
行程范圍 |
外型尺寸 |
06.08.06 |
600×800×600 |
2005×1766×3088 |
08.10.06 |
800×1000×600 |
2405×1966×3088 |
10.12.08 |
1000×1200×800 |
1928×2730×3587 |
