庫侖法是一種簡單易用能夠確定金屬鍍層厚度的電化學分析方法。 這個方法主要應用于檢查電鍍層的質量，現在也適用于監控印刷線路板剩余純錫的厚度。 CMS2可以測量幾乎所有基材上金屬鍍層的厚度，包括多鍍層結構;它的工作原理是根據陽極溶解的庫侖法。 簡單的操作和菜單化的操作指導使該儀器成為電鍍行業生產監控和質量檢驗理想的解決方法。設備為不同的鍍層結構配備了近100個預留的應用程式（例如，鐵上鍍鋅，黃銅上鍍鎳）,以及各種電解速度。這些應用程式適用于多鍍層系統。菲希爾庫侖測厚儀CMS2 STEP的特征是STEP測試功能（同時測定厚度和電位差）。 在多層鎳的量監控中用于對鍍層厚度和電位差的標準化STEP測試。 鍍層厚度根據庫侖法得出， 而電位差則由一個鍍有AgCl的銀電極得到。
|
在使用時有如下特性
? 大尺寸高分辨率的彩色顯示器
? 簡單的操作和圖示的用戶指導
? 使用V18支架實現半自動化測量
? 電解速度和測量面積的簡單選擇
? 電壓曲線圖形顯示
? 圖形和統計分析
? 多語言和計量單位可供選擇
CMS2 STEP特殊功能：
? 同時測量鍍層厚度和電位差
? 銀參比電極的簡單準備
? 可調節的電解電流
|
庫侖電解COULOSCOPE CMS2測厚儀
作為測量鍍層厚度*簡單的方法之-一，庫侖法可以用于各種鍍層組合。尤其對于多鍍層結構，當 允許破壞性測量時，它提供了一個比X射線更經濟的替代方法。強大并且用戶友好的COULOSCOPE CMS2適用于電鍍行業的生產監控和成品的質量檢驗。很多常見的單、雙鍍層例如鐵鍍鋅或者銅鍍鎳鍍錫都可以用CMS2簡單快速地測量。這個方法為任何金屬鍍層提供了精確的測量。在厚度范圍0.05.50um內，很多,材料不需要預設定:基材組成和幾何形狀對于測量都是無關緊要的。*常見的應用之- -就是測量線路板上剩余的純錫，以確?？珊感?。多鍍層例如Cr/ Ni/Cu在鐵或者塑料(ABS)基材上,經常被用于高品質的浴室用品，也可以用這個方法進行測量。

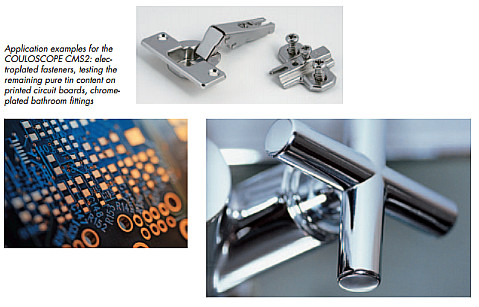

COULOSCOPE CMS2的應用實例：電鍍緊固件，測量PCB板上的剩余純錫厚度，鍍鉻件以及浴室用品
COULOSCOPE CMS2測量原理
這個系列儀器根據 DIN EN ISO 2177 標準的庫侖法。金屬或非金屬基材上的金屬鍍層，通過在控制電流條件下電解腐蝕--------實際上就是電鍍的反過程。所載入的電流與要剝離的鍍層厚度是成正比的，假如電流和剝離面積保持不變，鍍層厚度與電解時間就是成正比的關系。
下面的公式適用于通過庫侖法電解腐蝕確定鍍層厚度：

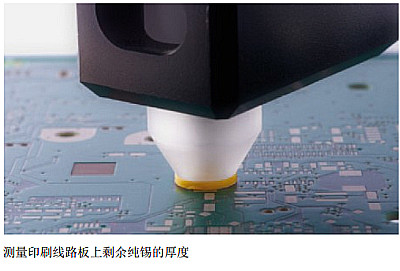

測量槽------可比作微型電解缸------被用來剝離鍍層。 測量面積由裝在測量槽上的墊圈尺寸來決定。對不同的金屬采用不同配方的電解液。 通過載入電流開始電解過程。電解過程由 COULSCOPE 儀器的電子部分控制， 用一個泵攪拌電解液來使電解區域電解液平穩腐蝕，保證電解液利用。 根據測量區域的大小，各種直徑的墊圈可供選擇。
電位差多層鎳測厚儀COULOSCOPE CMS2 STEP測厚儀
STEP Test 是在允許腐蝕的情況下用來同時測量電位差和多層鎳的鍍層厚度， 該方法是這個應用領域的標準。 多層鎳鍍層的品質控制需要能在電鍍完成后立刻檢查厚度和電位差的儀器。 COULOSCOPE CMS2 STEP 就是為這個目的而設計的，它操作簡單，參比電極使用起來也不復雜，非常適合電鍍工廠苛刻環境下的這種應用。電鍍鎳層用作電解保護和提高機器表面屬性，如硬度等。特別是汽車工業中，電鍍鎳部件在防腐蝕方面要滿足很高的要求。單一鎳層無法滿足該要求。因此，目前正在開發非常復雜的鍍層系統，其中包含兩層、三層甚至四層鍍鎳層，還有鉻或銅鍍層。
測量原理
STEP Test 是(Simultaneous Thickness and Electrochemical Potential determination)（同時測量鍍層厚度和化學電位差）的簡寫， 是已經標準化很久的測量方法。它可以同時測量各鍍層厚度和多層鎳系統中兩層之間的電化學電位差。 厚度測量時用庫侖法來測量，電位差通過外面鍍一層 AgCl 的銀參比電極來測量。電壓曲線可以顯示在屏幕上，鍍層厚度和電位差可以在圖上讀出。
為了獲得可以比較的穩定電位差測量結果，參比電極到工件的距離必須始終保持不變。 這個問題通過特殊的測量槽得到解決。銀參比電極被設計成一個圓錐形的環狀電極，并作為測量槽底部的外殼與測量槽蓋連接。測量槽的設計保證了參比電極與工件之間的距離始終不變。銀參比電極被設計成一個圓錐形的環狀電極，并作為測量槽底部的外殼與測量槽蓋連接。測量槽的設計保證了參比電極與工件之間的距離始終不變。
可選配件和校準
? 一個測量系統包括COULOSCOPE®CMS2或CMS2STEP和一個有測量槽的支架（例如：STEP測量槽） 。
? 各種測量臺設計適合不同的應用。
? 廣泛的測量支架v18和專用的測量支架v27測量線材上的鍍層厚度
? 固定工件的臺虎鉗，也同樣可以安裝在V18和V24的支撐板上
? 大量的可選配件使測量工作更便利，確保了安全的儲存并為固定工件提供輔助。

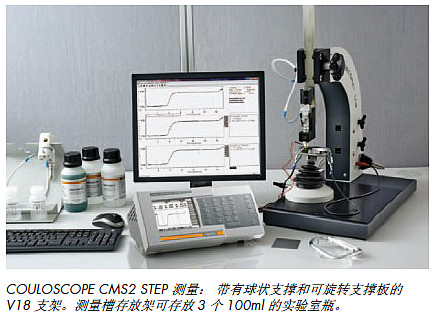

? 帶有球狀支撐和可旋轉支撐板的V18支架。 測量槽存放架可存放3個100ml的實驗室瓶。
? 具備5X5單獨測量區域的校準用標準
|
有測量槽的支架
|
各種測量臺設計
|
固定工件的臺虎鉗
|
校準用標準
|
基本技術規格
|
技術參數
|
Couloscope cms2
|
|
測量原理
|
庫侖法DIN EN ISO 2177，金屬涂層涂層厚度的測量 - 陽極溶解的庫侖法。
|
|
測試區域尺寸
|
φ3.2 mm (125 mils); φ 2.2 mm (86.6); φ 1.5 mm (59 mils); 測量臺 V18 additional φ 0.6 mm (23.6 mils)
|
Deplating rate
|
可選擇0.1至50μm/ min（0.004至1.968mils/分鐘）
|
|
測量應用
|
?73種預定義標準測量應用，適用于大多數元涂層
?14種預定義的標準測量應用，用于在導線上測量涂層厚度
?2個用于STEP測量測量的預定義標準測量應用（僅適用于儀器型號CMS2 STEP）
|
|
顯示
|
圖形顯示，116 mm x 87 mm（4.6“x 3.4”）
|
|
語言
|
德語，英語，法語，意大利語，西班牙語，葡萄牙語，葡萄牙語（巴西），捷克語，土耳其語，日語，中國（簡體），繁體中文
|
|
存儲
|
*多600個塊中的3000次測量可以分布在*多50個應用程序（存儲器）上
|
|
運行期間允許的
環境溫度范圍
|
+10 ... +40 °C (+14 °F ... +104 °F)
|
|
數據傳輸
|
僅限單個讀數
|
|
Mass
|
2.6 kg (5.7 lb)
|
|
尺寸
|
儀器：340 mm x 140 mm x 200 mm
|
電源電壓
|
110 … 230 V AC +10 %, -15 %; 50 … 60 Hz, via AC line adapter 110 … 220 VAC/12VDC
|
USB
|
4個A型（扁平）USB接口，用于打印機，市售的PC鍵盤和PC鼠標; 2.0兼容
|
支架連接器
|
25針Mini D Sub插頭
|
|
電源
|
交流電源適配器12VDC / 3A的連接器
|
|
測量范圍
（取決于涂層和基材組合）
|
0.5 … 50 μm (0.02 … 1.97 mils
|
