菲希爾FISCHER庫侖電解多層鍍鎳電位差測厚儀
—— 根據庫侖法同時測量涂層厚度和電位差
1、Fischer菲希爾Couloscope CMS測厚儀( 庫侖測量系統)使用庫侖方法測量鍍層厚度。配備了一一個大的,易讀取的液晶顯示器,直觀的菜單指引系統,該儀器理想的適用于測量幾乎所有的金屬基材或非金屬基材上的金屬鍍層的厚度,包括多鍍層。使用在不能進行或不需要進行非破壞性測試方法的場合。
2、Fischer菲希爾Couloscope CMS測厚儀精確地測量范圍在0.05- 40 μm ( 0.002 - 1.6 mils )之間的金屬鍍層。該設備可以存儲上百條預先定義好的鍍層/基材應用,從單鍍層,例如鋅在鋼上,直至三鍍層,例如鉻層在鎳層再在銅層或塑料上。
3、Couloscope CMS STEP用來測定多層鎳鍍層系統中各個單個的鍍層厚度以及各鍍層之間的電化學電位差。在電鍍工業中,對多層鎳的測量變得越來越重要了,雙層鎳的測量已成為-種標準的操作。

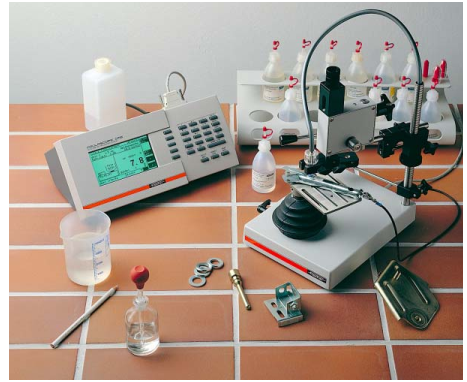

圖1：帶有V24測量臺的COULOSCOPE CMS儀器測量示例
COULOSCOPE CMS：如果不能或不需要使用非破壞性方法，它是測量金屬或非金屬基材上幾乎所有金屬涂層（尤其是多層涂層）厚度的理想儀器。CULOSCOPE CMS STEP：除了具備COULOSCOPE®CMS的功能外，COULOSCOPE®CMS STEP還提供單個鍍層厚度和多個鎳鍍層的電位差的標準化step測試（根據ASTM B764-94和DIN 50022）
|
主要特性
? 吸引人的設計，大的液晶顯示器和清晰安排的鍵盤。
? 操作簡單，菜單指引的操作提示。
? 電解區域直徑從0.6 mm (24 mils) 至3.2 mm (128 mils)。
? 大約100個預先定義好的應用程式適用于大多數的金屬鍍層，包括測量線材。
? 可用于測量Au、Cd、Cr、Pd、Ni、Sn、Zn、Pb、Pb60Sn40、Brass 等金屬
? 基材可為 Cu and Cu-Alloy、Al and Al-Alloy、Zn and Zn-Alloy、Ni、Fe、非金屬材料等。
|
4種測量臺
COULOSCOPE®
CMS STEP 雙層鎳鍍層測量版本 4種不同類型的測量臺適合于測量各種種類的被測物體。
|
測量臺V18有1個新
的測量槽設計。
|
測量臺V24允許
靈活定位小工件。
|
測量臺V26主要為簡單
和平面形狀的物體而設計。
|
測量臺V27主要為在
線材上測量而設計。
|
COULOSCOPE CMS STEP——電位差的step測試
|
|
STEPTest是在允許腐蝕的情況下用來同時測量電位差和多層鎳的鍍層厚度，該方法是這個應用領域的標準。

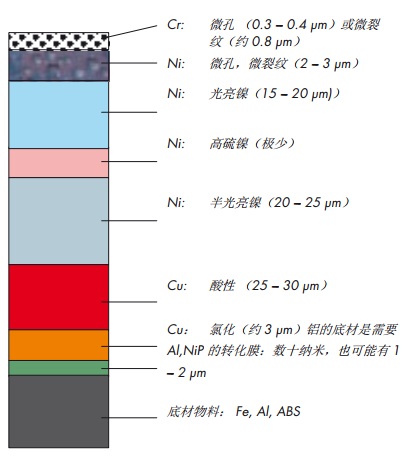

在電鍍行業中，對多層鎳鍍層中各自層的同時的厚度和電極電位的測定變成了一個越來越重要的需求。多鍍層組成為不含硫的半光亮鎳層和含硫的光亮鎳層。這兩個鎳層之間足夠的電位差導致了光亮鎳層優先腐蝕于半光亮鎳層。這種次序也就延遲了整個鎳層的穿透速度，并且給了基材相對于單鍍層更好的防腐保護.
應用
COULOSCOPE® CMS STEP可以通過定位于電位-時間表中相關部分的雙指針來方便地測出鍍層厚度和電位差。這個圖表能夠外部保存或通過RS232轉換到PC電腦中。Couloscope CMS STEP用來測定多層鎳鍍層系統中各個單個的鍍層厚度以及各鍍層之間的電化學電位差。
|
電位差測試方法
1、低壓電壓的測量
在低壓線路中，欲測某兩點間的電壓，只要把電壓表的兩端直接接到被測的兩點即可。這種方法叫并聯法。即電壓表是并聯在線路中。如下圖所示。
測量時應注意的事項：
首先要估計被測電壓值的范圍，選好檔位，以免損壞儀表。一般以被測量處于大量程的2/3左右處較為準確。測量直流電壓應注意極性。
測量電壓是帶電進行的，因此要注意安全。
2、高壓的測量
由于高壓對人的威脅很大，必須使用一種專門的設備來進行測量。這種設備叫電壓互感器，或稱儀用互感器，俗稱PT。它的構造、工作原理與變壓器一樣，但它的特點是：無論一次是多高電壓，如3kV、6kV、10kV、35kV，而二次電壓都是100V，這樣就給測量高電壓提供了方便。其測量時接線如圖所示。經過電壓互感器測電壓(即把高電壓變成低電壓),實際電壓值應為讀數與電壓比的乘積。例如，某電壓表經10000/100電壓互感器測得某電路(或負載)的電壓讀數為50V。那么，其實際電壓為50*100=5000V。

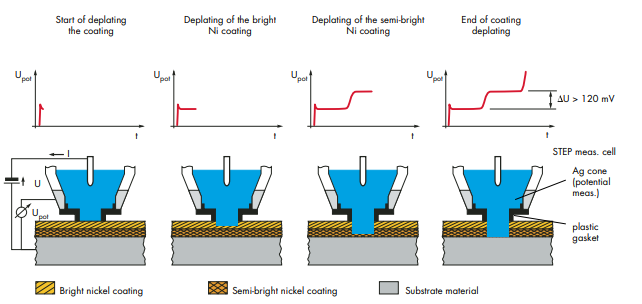

測量原理示意圖
基本參數
|
標準
|
DIN
EN ISO 2177；ASTM
B504
|
|
電解區域直徑
|
從0.6 mm
(24 mils)至3.2 mm
(128 mils)。
|
|
顯示
|
大屏幕點陣液晶顯示屏，可顯示文字與圖形：126 * 70
mm
|
|
可設置和儲存
|
50個應用程式、600個數據組；3 000個數據
|
|
統計
|
平均值、最大值、最小值、標準偏差、測量次數、Cp、Cpk和直方圖
|
|
操作
|
使用多層菜單和軟鍵，使操作更方便
|
|
數據傳輸
|
RS232接口可通過電纜和傳輸軟件將數據傳到PC
|
|
模擬輸出
|
0～-18V
|
|
輸入阻抗
|
＞2 KΩ
|
|
工作溫度
|
10℃～40℃
|
|
儀器重量
|
6
kg
|
|
電源
|
AC
220 V，50-60 Hz；最大功耗≤ 85 VA
|
|
尺寸
|
350W
* 140H * 200D mm
|
|
標準配置
|
儀器，測量臺：V24、V26、V18等（選配） 電解液：F1～F22(選配）
|
|
