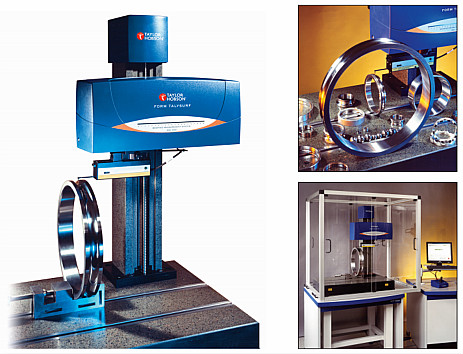

秉承泰勒霍普森公司生產高端測量儀器的優良傳統， Form Talysurf PGI系列儀可以在任何類型的制造業中提供提供了便利的高精準計量工具。我們將為您提供 一套完整的標定球，作為您衡量產品是否符合業內標準的參照物。該儀器是具有廣泛適用性的粗糙度輪廓儀，可以通過搭配一系列不同規格的探針和配件來達到適應不同計量需要的目的。得益于PGI高端的精確測量技術，該儀器將為您提供高精確度的測量結果。
英國泰勒霍普森 Taylor Hobson多軸粗糙度輪廓儀只需要操作員進行少許操作，甚至完全無需操作。該款便利的粗糙度輪廓儀經過特殊設計，將探針頭置于頂部。但是在實際操作中，對重新調整或移動探測部件的需求遠多于更換測量的軸向。比如在我們在測量一些比較復雜的零件時，F(xiàn)orm
Talysurf PGI多軸粗糙度輪廓儀可以充分滿足這些需求。
在使用時有如下特性
? 杰出的分析儀器系列
? 在外形測量中有非常高的精確度
? 靈活的儀器結構，可以在任何平面靈活測量部件
? 獨*無*取得**的刻度線
? 以數據點間距為0.125μm 進行數據記錄
? 全自動測量及控制
? 垂直量程12.5mm 、相應分辨率0.8nm
? 高精度確保測量準確性
|
用球形校準器進行校準
PGI儀器測量航天軸承
PGI儀器測量汽車軸承
|
出色的范圍和分辨率
? PGI儀器具有12.5毫米垂直測量范圍（標準60mm針）和0.8納米分辨率
? 具有測量形狀和輪廓所需的寬范圍，
? 同時還提供表面光潔度所需的分辨率。
特別的校準
? 校準簡單，快速和準確，使用我們的**和全自動單道測量程序。
? 數字和視覺結果使用戶相信校準和任何后續測量都是正確的。
200 m m水平驅動長度，直線度0.125μm
? 精密研磨的基準桿為所有輪廓測量提供參考；
? 高精度直線度消除了儀器誤差，保留工件的真實形狀。
0.125μm高密度水平數據間隔
? 沒有高密度數據采集，無法實現零件輪廓的精確再生產。
? *大數據點為1600000，間距為0.125μm，
? 無論是小部件還是大部件，都能確保非常精細的細節。
低系統噪聲2nm
? 整個系統的低噪聲使粗糙度測量能力在這類儀器*與倫比。
|
主要技術規格
水平性能
|
400
|
800
|
1200
|
驅動長度
|
120mm/0.1mm
|
200mm / 0.1mm
|
測力速度
|
0.1mm/s,0.25mm/s,0.5mm/s&1mm/s
|
驅動速度
|
0.1-10mm/s (0.004-0.39in/s)
|
x軸上的*小數據取樣間隔
|
0.125μm over 120mm
|
0.125μm over 200mm
|
*大數據點數
|
960,000
|
1,600,000
|
traightnesserror[Pt](X = length) 2
|
0.35μm/120mm
|
0.35μm/200mm
|
125nm/200mm
|
基準校正
|
可選
|
可選
|
標準
|
垂直性能
|
400
|
800
|
1200
|
標稱量程(Z)
|
4mm
[60mm stylus arm]
|
8mm
60mm stylus arm]
|
12.5mm
[60mm stylus arm]
|
分辨率(Z) 3
|
12.8nm @ 4mm range
|
3.2nm @ 8mm range
|
0.8nm @ 12.5mm range
|
量程與分辨率的比率
|
312,500 : 1
|
2,500,000 : 1
|
15,625,000 : 1
|
測針臂長度，針尖尺寸，測力
|
60mm arm, 2μm radius conisphere diamond stylus,
1mN force120mm arm, 0.5mm radius ball, 20mN force
|
Z 軸非線性 (Z=傳感器位移)
|
(0.07+0.03Z[mm])μm(3+30Z[inches] ) μin - 校準后
|
Z軸示值重復性（平面-金剛石測針）
|
0.1μm (4μin)
|
0.15μm (6.1μin)
|
Z軸示值重復性（曲面-金剛石測針）
|
0.8μm (3.2μin)
|
0.16μm (6.3μin)
|
Z軸示值重復性（曲面-球形測針）
|
0.12μm (4.5μin)
|
系統性能
|
400
|
800
|
1200
|
標定pt
|
0.15μm (6μin)
|
0.2μm (8μin)
|
球形校準器（精度）
|
80m m（3.15in）標稱半徑玻璃標準[5m m（197m in）]
|
系統噪聲-RQ
|
通常為5nm（0.02μin）
|
通常為3nm (0.12μin)
|
通常為nm (0.08μin)
|
半徑測量不確定度
|
0.1 - 80mm (0.004 - 3.15in) = 1 to 0.005% of nominal80 - 1000mm (3.15 - 39.4in) = 0.005 to 0.1% of nominal1000 - 2000mm (39.4 - 78.7in) = 0.1% of nomin
|
傾角測量不確定度
|
0.5 arc minute uncertainty (+ / - 35o maximum
|
尺寸L x D x H（儀器和底座）
|
900 x 880 x 1750mm (35.4 x 34.6 x 68.9in)
|
尺寸L x D x H（電腦座）
|
900 x 880 x 760mm (35.4 x 34.6 x 30in）
|
電動立柱
|
450mm (17.7in) vertical traverse
|
