當前位置:首頁 >工控自動化 >光柵尺 >RGH40 resr增量式光柵系統

RGH40 resr增量式光柵系統

RGH40讀數頭具備經過市場檢驗的RG4圓光柵系統的所有優點 — 寬松的安裝公差和非接觸式的高速性能

市場價:

優惠價:0.00

服務保障:原裝真品|發票保障|全國包郵|售后無憂
立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45




什么是RGH40?

RGH40讀數頭具備經過市場檢驗的RG4圓光柵系統的所有優點 — 寬松的安裝公差和非接觸式的高速性能,并且擁有光學濾波系統,為防油污、防塵和防劃痕提供了可靠的性能保證。

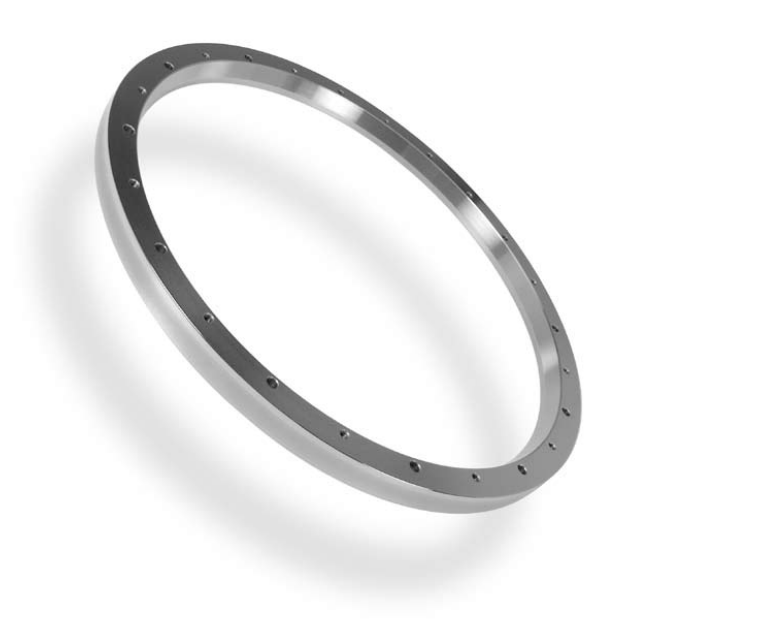

什么是RESR柵尺?

RESR增量式圓光柵為一體式不銹鋼圓柵,其柱面上直接刻有柵距為40 μm的刻線。兩種型號有多種尺寸可供選擇(直徑52mm到550mm)?!癆”截面圓光柵安裝精度很高,具有錐面安裝系統,可減少對公差要求高的加工零件的需求,并消除偏心。還提供“B”截面薄圓光柵,其轉動慣量與質量均較低?!癆”截面圓光柵和“B”截面圓光柵都具有內徑大、安裝靈活的特點。非接觸形式消除了傳統封閉式光柵固有的反向間隙、扭轉誤差(扭變)及其他機械滯后誤差。

為什么選擇這種光柵系統?

可靠的

RGH40讀數頭是一款堅固耐用且成熟可靠的光柵系統,其擁有成本較低。

高精度

RESR圓光柵具有很高的刻度精確度,達到±0.5角秒,適合多種對精度要求非常高的應用。

易于安裝

RESR圓光柵具有的錐面安裝方式,可很大地降低安裝誤差并簡化系統集成。

直接輸出

RGH40直接從讀數頭輸出分辨率從5 μm至50 nm的RS422數字信號,無需使用其他接口。

接口選項

REE接口

  • 只能與RGH40A型號結合使用。
  • REE可接受工業標準1 Vpp模擬信號,可經過細分并以數字RS422分辨率輸出。
  • REE采用自動增益控制 (AGC) 和自調節電路,與讀數頭的光學濾波系統相結合,可確保優異的信號完整性,并通過一體化數字讀數頭減少周期誤差。

REE接口

測量標準

RESR:輕薄小巧的一體式不銹鋼圓光柵。采用錐面內徑的標準“A”截面圓光柵或者轉動慣量很低的“B”截面圓光柵

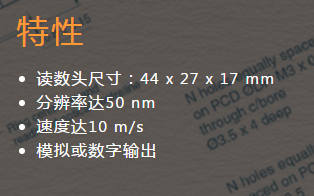

讀數頭尺寸 (LxHxW)

44 mm x 27 mm x 17 mm

柵距

40 μm

圓光柵外徑

52 mm至550 mm

刻線數

4096至43200(取決于圓光柵大?。?/span>

參考零位

利用磁勵體的單向重復精度達到1單位分辨率

精度*

刻劃精度

系統精度



±4至±0.4角秒(取決于圓光柵直徑)

±6.3至±0.6角秒(取決于圓光柵直徑)

最高速度

模擬

數字

(詳見規格手冊)

-3 dB時為2938 rpm(在52 mm RESR上)

3687 rpm(RGH40:52 mm RESR上分辨率為10 μm)

電子細分誤差 (SDE)

一般小于±0.3 μm

動態信號控制

直流光源伺服提供簡單的自動增益控制 (AGC) 功能來優化信號水平

增量信號

模擬

數字

(查看規格手冊了解角度分辨率詳情)

1 Vpp(周期為40 μm)

分辨率從10 μm至50 nm

電氣連接

電纜長度為0.5 m、1 m、1.5 m、3 m和5 m,采用D型插頭(15針)、圓形插頭(12針)、同軸插頭(16針)或散線

電源

5 V ±5%,120 mA(典型)、175 mA(0.4 μm、0.2 μm、0.1 μm和50 nm)(無端接)

振動(工作)

55 Hz至2000 Hz時100 m/s2(最大值)

震動(非工作)

1000 m/s2,6 ms,?正弦

工作溫度

0 °C至+ 55 °C

防護等級

IP50
