VIONiC是一款高精度數字增量式光柵,其讀數頭內集成了雷尼紹經過市場檢驗的可靠光學濾波系統和先進的細分技術
市場價:
優惠價:0.00
聯系人:朱盛
聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45
VIONiC是一款高精度數字增量式光柵,其讀數頭內集成了雷尼紹經過市場檢驗的可靠光學濾波系統和先進的細分技術。VIONiC光柵系統具有多種速度和分辨率配置,并可配用一系列直線柵尺或圓光柵。這使其成為適合高精密反饋應用的功能全面的光柵之一。此外,VIONiC讀數頭采用直觀的自動校準模式設計,易于安裝。
*VIONiC光柵系統的分辨率現可達到2.5 nm,并且全系列產品的電子細分誤差 (SDE) 均有降低。
RESM為一體式不銹鋼圓光柵,其柱面上直接刻有20 μm柵距的增量式刻線,并具有IN-TRAC?光學參考零位。提供兩種型號,并且有多種尺寸可供選擇(直徑52 mm至550 mm):“A”截面圓光柵安裝精度優良,且具有錐面安裝系統,可減少對公差要求高的加工零件的需求,并消除偏心;還提供“B”截面薄圓光柵,其轉動慣量與質量均較低?!癆”截面圓光柵和“B”截面圓光柵都具有內徑大、安裝靈活的特點。非接觸形式消除了傳統封閉式光柵固有的反向間隙、扭轉誤差(扭變)及其他機械滯后誤差。

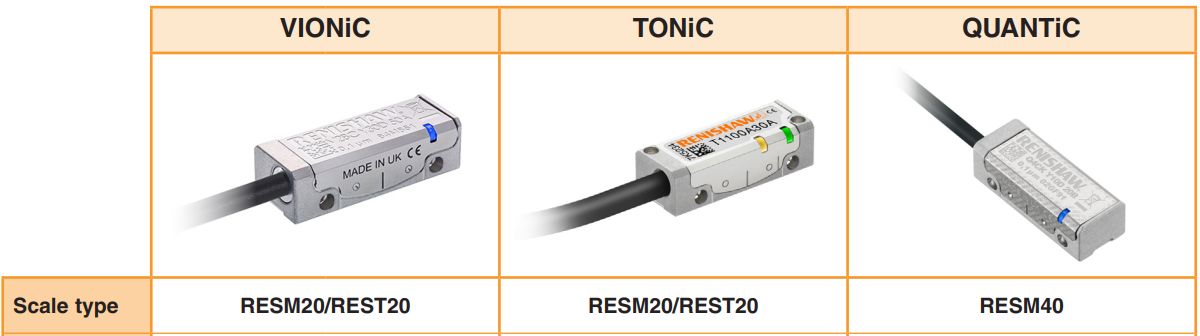

可兼容讀數頭:
VIONiC將高速細分功能與優異的測量性能相結合,非常適合要求嚴苛的應用,因此是一款理想的光柵。它提供多種不同光柵配置,以便用戶可根據他們的運動控制要求優化系統的速度和分辨率。此外,VIONiC讀數頭可與各種精度的直線柵尺和圓光柵配合使用。VIONiC光柵的校準簡單快捷,因此非常適合用于大批量產線。
高級診斷工具 (Advanced Diagnostic Tool, ADT) 用于提供全面的光柵反饋,還可用于要求苛刻的安裝和查錯。它提供:
具有極強的抗污能力,如灰塵、劃痕和指紋等,速度達到12 m/s。這意味著VIONiC性能優異,非常適合用于要求極為苛刻的應用場合。而且,非接觸式RESM工作時沒有摩擦和磨損,確保具有卓越的可靠性。
雷尼紹的DSi將來自RESM圓光柵(針對部分圓弧應用則為REST圓光柵)上的兩個VIONiC讀數頭的增量信號組合在一起,對軸承跳動效應進行補償并消除奇次諧波誤差(包括偏心),以提供±2.0角秒的典型總體安裝精度。
柵尺名稱 |
刻劃精度(取決于圓光柵直徑) |
柵距 |
圓光柵直徑 |
讀數頭 兼容性 |
RESM/REST ![]() |
±3.97至±0.38角秒 |
20 μm |
52至550 mm |
VIONiC |
測量標準 |
RESM:輕薄小巧的一體式不銹鋼圓光柵。提供采用錐面內徑的標準“A”截面圓光柵或者轉動慣量極低的“B”截面圓光柵 還提供適合部分圓弧應用的柵尺,如REST |
讀數頭尺寸 (LxHxW) |
35 mm x 13.5 mm x 10 mm |
柵距 |
20 μm |
圓光柵外徑 |
52 mm至550 mm。如需更大的定制尺寸,請聯系雷尼紹 |
刻線數 |
8192至86,400(取決于圓光柵大?。?/span> |
參考零位 |
RESM:帶有單個IN-TRAC 參考零位的圓光柵 REST:適合部分圓弧應用的帶有兩個參考零位的圓光柵 |
精度* 刻劃精度 系統精度 |
±3.97至±0.38角秒(取決于圓光柵直徑) ±4.20至±0.40角秒(取決于圓光柵直徑) |
最高速度 |
4,400 rpm(對于直徑為52 mm的圓光柵) (詳見規格手冊) |
電子細分誤差 (SDE) |
圓光柵直徑 ≤135 mm時,典型值 <±20 nm 圓光柵直徑 >135 mm時,典型值 <±15 nm** |
動態信號控制 |
實時信號調節,包括自動增益控制 (AGC)、自動平衡控制 (ABC) 和自動偏置控制 (AOC),整個工作條件范圍內實現性能優化 |
增量信號 |
分辨率從5 μm至2.5 nm (查看規格手冊了解角度分辨率詳情) |
電氣連接 |
電纜長度為0.5 m、1 m、1.5 m、2 m和3 m,采用D型插頭(9針和15針)或圓形同軸插頭(12針) |
電源 |
5 V -5%/+10%,完全端接通常<200 mA |
振動(工作) |
55 Hz至2000 Hz時100 m/s2(最大值) |
震動(非工作) |
500 m/s2,11 ms,?正弦,3軸 |
工作溫度(系統) |
0 °C至+70 °C |
防護等級 |
IP40 |
