當前位置:首頁 >工控自動化 >光柵尺 >RGH45 rtlr40增量式直線光柵尺

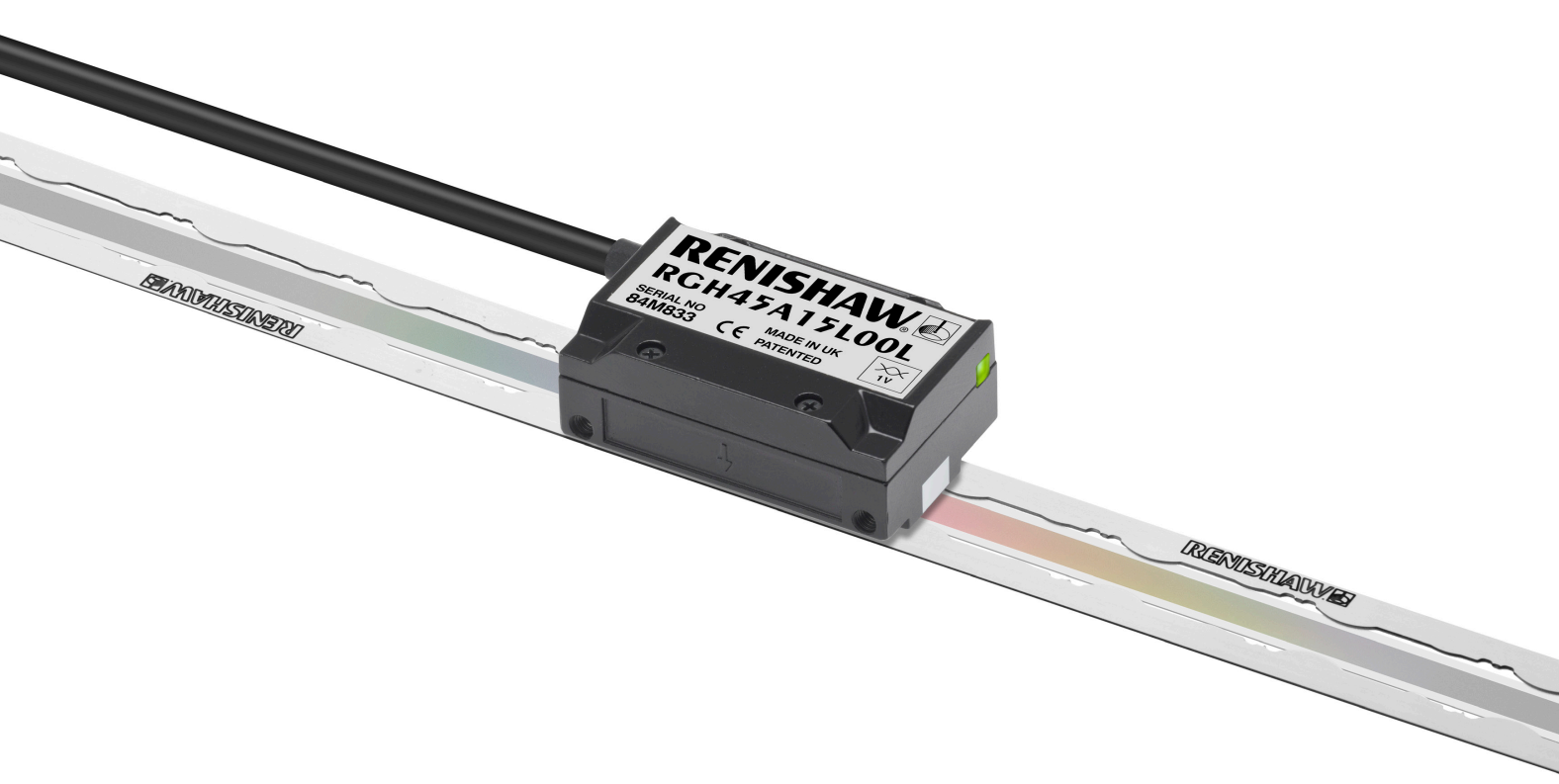

RGH45 rtlr40增量式直線光柵尺

RGH45直接從讀數頭輸出分辨率從5 µm至0.1 µm的RS422數字信號,無需使用其他接口。

市場價:

優惠價:0.00

服務保障:原裝真品|發票保障|全國包郵|售后無憂
立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45




什么是RGH45?

RGH45讀數頭具備經過市場檢驗的RG4直線光柵系統的所有優點 — 寬松的安裝公差和非接觸式的高速性能,并且擁有光學濾波系統,為防油污、防塵和防劃痕提供了可靠的性能保證。




什么是RTLR40柵尺?

RTLR40是一種輕薄小巧的不銹鋼鋼帶柵尺,采用40 μm柵距。精度達±15 μm/m,長度達至10米。有兩種安裝選項可供選擇,均具有獨自熱膨脹系數和鋼帶柵尺的便利性。
RTLR40能夠與創造性創新的FASTRACK?柵尺導軌系統結合使用。該系統可快速輕松地安裝導軌,而無需固定孔。移除一次性墊片,然后將鋼帶送入軌道。
用背面自帶的不干膠帶將RTLR40-S粘貼到基體上。不干膠的作用是確保基體的熱膨脹不會影響到柵尺。
為了完成安裝,兩種類型的柵尺都用夾具夾在一個點上,從而提供基準位置。


帶碼道選項的不銹鋼鋼帶

柵尺名稱

精度

柵距

熱膨脹

系數

柵尺*大長度

讀數頭兼容性

搭配可選FASTRACK?的RTLR40

RTLR40 FASTRACK柵尺

±15 μm/m

40 μm

~10.6 μm/m/°C



10 m

RGH45


為什么選擇這種光柵系統?



創造性導軌系統

雷尼紹特別的FASTRACK 安裝系統由兩個采用背面自帶的不干膠帶固定的微型導軌組成,設計用于要求高精度、熱滯后接近零且柵尺方便拆卸的應用場合。RTLR40可插入FASTRACK 導軌中,且適用于大多數工程材料,包括金屬、陶瓷和合成材料。


易于安裝

RGH45讀數頭具有寬松的安裝公差并配備提供實時信號反饋的內置安裝LED指示燈,可快速輕松地完成安裝。

雙限位感應

RGH45讀數頭包含作為標配的雙限位開關感應,可提供軸兩端各自的限位信號。重復性參考或基準零位也屬于標準配置。

 直接輸出

 RGH45直接從讀數頭輸出分辨率從5 μm至0.1 μm的RS422數字信號,無需使用其他接口。


 接口選項

 REE接口

  • 只能與RGH45A型號結合使用。
  • REE可接受工業標準1 Vpp模擬信號,可經過細分并以數字RS422分辨率輸出。
  • REE采用自動增益控制 (AGC) 和特別的自調節電路,與讀數頭的光學濾波系統相結合,可確保優異的信號完整性,并通過一體化數字讀數頭減少周期誤差。



測量標準

FASTRACK RTLR40:帶導軌系統的不銹鋼鋼帶柵尺

RTLR40-S:背面自帶不干膠帶的不銹鋼鋼帶柵尺,可直接安裝至基體,無需FASTRACK導軌

讀數頭尺寸 (LxHxW)

44 mm x 27 mm x 17 mm

柵距

40 μm

熱膨脹系數

~10.6 μm/m/°C

20 °C時的精度等級

精度達±15 μm/m

參考零位

利用磁勵體的單向重復精度達到1單位分辨率

限位開關

磁性雙限位

柵尺長度

FASTRACK100 mm至25,000 mm
RTLR40:可達10,000 mm

RTLR40-S:可達10 000 mm

最大速度
模擬
數字

(詳見規格手冊)
-3 dB時可達6 m/s
可達10 m/s

電子細分誤差 (SDE)

一般< ±0.3 μm

動態信號控制

直流光源伺服提供簡單的自動增益控制 (AGC) 功能來優化信號水平

增量信號
模擬
數字


1 Vpp(周期為40 μm)
分辨率從10 μm至0.1 μm

電氣連接

電纜長度為0.5 m、1 m、1.5 m、3 m和5 m,采用D型插頭(15針)

電源

5 V±5% < 160 mA(模擬,0.4 μm、0.2 μm、0.1 μm)、< 125 mA(10 μm、5 μm、2 μm、1 μm)(無端接)

振動(系統)

55至2000 Hz時100 m/s2(最大值)

震動(系統)

500 m/s2,11 ms,?正弦

工作溫度

0 °C至+55 °C

防護等級

IP50
