RTLF是一款輕薄小巧的不銹鋼鋼帶柵尺,其具有用戶可選擇的參考零位。
市場價:
優惠價:0.00
ATOM是雷尼紹出品的微型非接觸式增量直線光柵和圓光柵系統。它采用創新設計,將微型化與優異的信號穩定性、抗污能力和可靠性完美結合。這一結合在市場上是獨樹一幟的,代表了微型光柵性能和可靠性的重大進步。
ATOM提供高柔性線纜和柔性印刷電路 (FPC) 兩種輸出類型,并有20 μm和40 μm柵距的柵尺可供選擇。
提供一系列配用的接口,包括標準Ri接口、高性能Ti接口和緊湊型無封裝ACi接口。
![]() |
![]() |

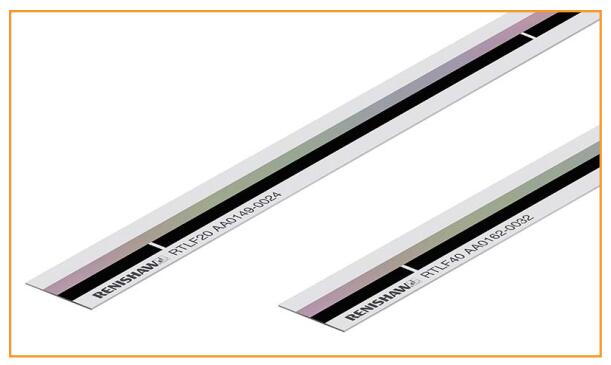

RTLF是一款輕薄小巧的不銹鋼鋼帶柵尺,其具有用戶可選擇的參考零位。有兩種精度可供選擇:標準40 μm柵距柵尺,精度為±15 μm/m;高規格20 μm和40 μm柵距柵尺,精度為±5 μm/m。所有柵尺的供貨長度均可長達10m。RTLF-S通過背面自帶的不干膠固定到基體上。不干膠的作用是確?;w的熱膨脹不會影響到柵尺。
為了完成安裝,柵尺用夾具夾在一個點,從而提供基準位置.
柵尺名稱 |
精度 |
柵距 |
熱膨脹 系數 |
柵尺*大長度 |
讀數頭兼容性 |
RTLF
|
40 μm(高精度):±5 μm/m |
20 μm/40 μm |
~10.6 μm/m/°C |
10 m |
ATOM |

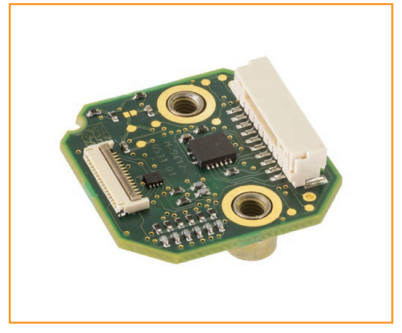

ATOM的*小尺寸為7.3 mm x 20.5 mm x 12.7 mm,可在很小的空間里進行安裝。提供多種選擇,包括線纜型和FPC元件型。
ATOM是全球*款采用雷尼紹特別的光學濾波系統設計的微型光柵系統。讀數頭內的自動增益控制和自動偏置控制等動態信號處理技術進一步提升其功能。這一結合使ATOM具有更高的抗污能力和信號純度,毫不遜色于我們的標準規格讀數頭,20 μm和40 μm讀數頭的電子細分誤差 (SDE) 分別低至±75 nm和±120 nm。因此,速度控制更平穩,并且掃描性能和位置穩定性都有提高;許多運動控制應用的基本參數得到優化。
ATOM采用自動化生產線,品質有保證,而且交付速度快。ATOM經過多道質控檢驗,包括溫度和相對濕度測試、振動測試、ISO9001、靜電放電測試、輻射干擾檢測、傳導干擾檢測、LED老化率和全檢。
|
|
|

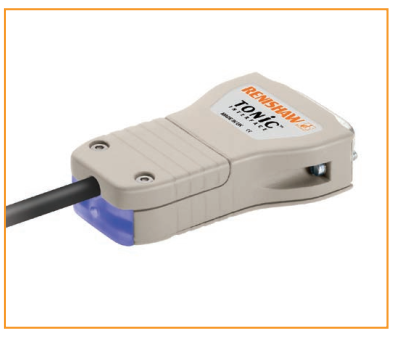

Ri接口 |
Ti接口 |
ACi接口 |

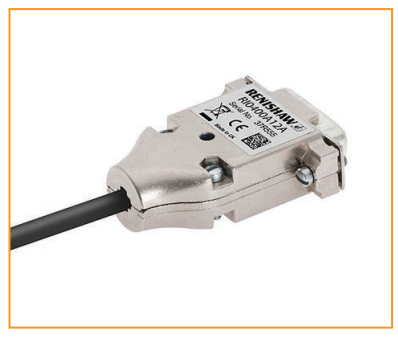

Ri接口采用緊湊型低成本封裝設計,提供模擬1 Vpp或數字細分輸出,分辨率可達50 nm(時鐘輸出)和0.5 μm(非時鐘輸出)。
Ri接口嵌入符合行業標準的15針D型插頭殼體內,包含校準按鈕。
Ti接口設計用于需要更高速度和更低電子細分誤差 (SDE) 的應用場合,其數字信號經細分后分辨率可達1 nm,并提供校準按鈕。
針對行業標準控制器,時鐘輸出數字信號已在所有分辨率下對速度和性能進行了優化。
還提供模擬輸出型號。
ACi接口是一系列開放的高性能微型細分器子系統。
對于今天的運動系統而言,既要求高分辨率與高速性能相結合,又要求結構緊湊、格式開放、空間占用少、具有系統校準功能,同時要求高性價比,ACi接口對于此類系統則具有強大的優勢。
數字信號經細分后分辨率可達10 nm,時鐘輸出可達40 MHz。
可提供FPC型、電纜型或PCB型連接型號。
測量標準 |
RTLF:自粘式不銹鋼鋼帶 |
讀數頭尺寸 (LxWxH) |
線纜型:20.5 mm x 12.7 mm x 8.35 mm FPC型:20.5 mm x 12.7 mm x 7.3 mm |
柵距 |
20 μm和40 μm |
熱膨脹系數 |
~10.6 μm/m/°C |
20 °C時的精度等級 |
40 μm(高精度):±5 μm/m 40 μm:±15 μm/m 20 μm:±5 μm/m |
參考零位 |
可自由選擇的光學參考零位 |
限位開關 |
不適用 |
柵尺長度 |
最長達10,000 mm |
最大速度
|
(詳見規格手冊) 40 μm:可達20 m/s 20 μm:可達10 m/s 視接口類型而定,詳見規格手冊 40 μm:可達20 m/s 20 μm:可達10 m/s |
電子細分誤差 (SDE) |
40 μm型:典型值 <±120 nm 20 μm型:典型值 <±75 nm |
動態信號控制 |
實時信號調節,包括自動增益控制 (AGC) 和自動偏置控制 (AOC),整個工作條件范圍內實現性能優化 |
增量信號 |
|
電氣連接 |
線纜型讀數頭:板內插頭與Ri、Ti和ACi接口或15針D型插頭兼容 |
電源 |
5 V ± 10% <50 mA(讀數頭),<200 mA (采用Ti接口),<100 mA(采用Ri接口),<100 mA(采用ACi接口)(無端接) |
振動(工作) |
55 Hz至2000 Hz時100 m/s2(最大值) |
沖擊(非工作) |
1000 m/s2,6 ms,?正弦 |
工作溫度 |
0 °C至+70 °C |
防護等級 |
線纜型:IP40,Ri接口為IP20 Ri/Ti接口:IP20 ACi接口:IP00 |
