ATOM rclc增量式直線光柵

ATOM是雷尼紹出品的微型非接觸式增量直線光柵和圓光柵系統。它采用創新設計,將微型化與優異的信號穩定性、抗污能力和可靠性完美結合。

市場價:

優惠價:0.00

服務保障:原裝真品|發票保障|全國包郵|售后無憂
立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45

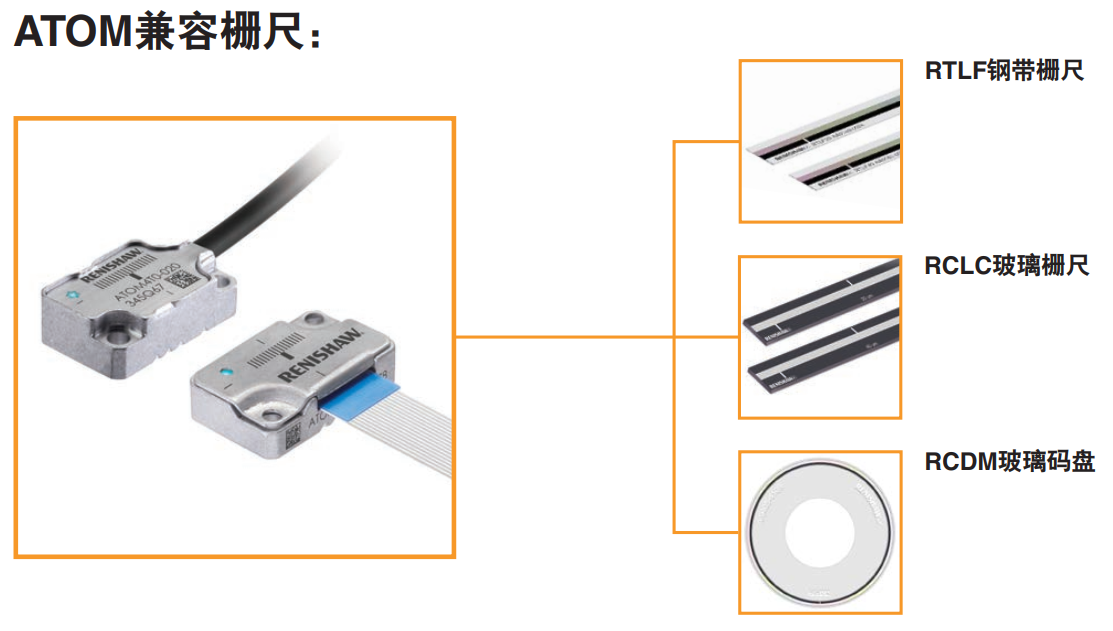

什么是ATOM?

ATOM是雷尼紹出品的微型非接觸式增量直線光柵和圓光柵系統。它采用創新設計,將微型化與優異的信號穩定性、抗污能力和可靠性完美結合。這一結合在市場上是獨樹一幟的,代表了微型光柵性能和可靠性的重大進步。

ATOM提供高柔性線纜和柔性印刷電路 (FPC) 兩種輸出類型,并有20 μm和40 μm柵距的柵尺可供選擇。提供一系列配用的接口,包括標準Ri接口、高性能Ti接口和緊湊型無封裝ACi接口。





什么是RCLC柵尺?

RCLC是一種玻璃直線硬柵尺,其供貨長度*長為130 mm,在其長度范圍內刻有20 μm或40 μm柵距的增量式刻線。RCLC的總體精度達±3 μm,其具有兩個參考零位:一個在柵尺中點,另一個位于行程終點。可根據讀數頭相對于柵尺的方位進行選擇。RCLC通過背面自帶的不干膠帶固定到基體上。不干膠的作用是確保柵尺的熱膨脹不會影響到基體。

玻璃直線硬柵尺

柵尺名稱 精度 柵距

熱膨脹

系數

柵尺*大長度 讀數頭兼容性

RCLC

±3 μm 20 μm/40 μm ~8 μm/m/°C 130 mm ATOM


為什么選擇這種光柵系統?

微型光柵占用空間小

ATOM的*小尺寸為7.3 mm x 20.5 mm x 12.7 mm,可在很小的空間里進行安裝。提供多種選擇,包括線纜型和FPC元件型。

可靠性強,系統性能高

ATOM是全球*款采用雷尼紹特別的光學濾波系統設計的微型光柵系統。讀數頭內的自動增益控制和自動偏置控制等動態信號處理技術進一步提升其功能。這一結合使ATOM具有更高的抗污能力和信號純度,毫不遜色于我們的標準規格讀數頭,20 μm和40 μm讀數頭的電子細分誤差 (SDE) 分別低至±75 nm和±120 nm。因此,速度控制更平穩,并且掃描性能和位置穩定性都有提高;許多運動控制應用的基本參數得到優化。

品質保證

ATOM采用自動化生產線,品質有保證,而且交付速度快。ATOM經過多道質控檢驗,包括溫度和相對濕度測試、振動測試、ISO9001、靜電放電測試、輻射干擾檢測、傳導干擾檢測、LED老化率和全檢。

接口選項

ATOM提供多種接口選項,讓您在系統設計中充分靈活地集成光柵。

Ri接口

  • Ri接口采用緊湊型低成本封裝設計,提供模擬1 Vpp或數字細分輸出,分辨率可達50 nm(時鐘輸出)和0.5 μm(非時鐘輸出)。
  • Ri接口嵌入符合行業標準的15針D型插頭殼體內,包含校準按鈕。
Ri接口

Ti接口

  • Ti接口設計用于需要更高速度和更低電子細分誤差 (SDE) 的應用場合,其數字信號經細分后分辨率可達1 nm,并提供校準按鈕。
  • 針對行業標準控制器,時鐘輸出數字信號已在所有分辨率下對速度和性能進行了優化。
  • 還提供模擬輸出型號。
  • Ti接口(方形)

ACi接口

  • ACi接口是一系列開放的高性能微型細分器子系統。
  • 對于今天的運動系統而言,既要求高分辨率與高速性能相結合,又要求結構緊湊、格式開放、空間占用少、具有系統校準功能,同時要求高性價比,ACi接口對于此類系統則具有強大的優勢。
  • 數字信號經細分后分辨率可達10 nm,時鐘輸出可達40 MHz。
  • 可提供FPC型、電纜型或PCB型連接型號。
網站:用于ATOM讀數頭的ACi接口

可選診斷組件

ATOM診斷軟件可用于優化ATOM光柵的安裝,并提供快速全面的系統校準方案。該軟件必須與ATOM診斷硬件配合使用,硬件可向雷尼紹購買(訂貨號為A-9411-0011)。該硬件內嵌至客戶端電子設備,或通過USB電纜(組件中提供)連接至計算機。

ATOM?診斷組件(軟件和硬件)




測量標準

RCLC:粘貼安裝玻璃直線硬柵尺

讀數頭尺寸 (LxWxH)

線纜型:20.5 mm x 12.7 mm x 8.35 mm

FPC型:20.5 mm x 12.7 mm x 7.3 mm

柵距

20 μm和40 μm

熱膨脹系數

~8 μm/m/°C

精度等級

±3 μm

參考零位

單個參考零位,柵尺中點或端點

限位開關

不適用

柵尺長度

18 mm至130 mm

最大速度
            模擬


                  數字

(詳見規格手冊)

40 μm:可達20 m/s

20 μm:可達10 m/s

視接口類型而定,詳見規格手冊

40 μm:可達20 m/s

20 μm:可達10 m/s

電子細分誤差 (SDE)

40 μm型:典型值 <±120 nm

20 μm型:典型值 <±75 nm

動態信號控制

實時信號調節,包括自動增益控制 (AGC) 和自動偏置控制 (AOC),整個工作條件范圍內實現性能優化

增量信號
模擬
                  數字



1 Vpp
分辨率從10 μm至1 nm

電氣連接

線纜型讀數頭:板內插頭與Ri、Ti和ACi接口或15針D型插頭兼容
FPC型讀數頭:16芯,0.5 mm針距,與ACi接口兼容

電源

5 V ± 10% <50 mA(讀數頭),<200 mA (采用Ti接口),<100 mA(采用Ri接口),<100 mA(采用ACi接口)(無端接)

振動(工作)

55 Hz至2000 Hz時100 m/s2(最大值)

沖擊(非工作)

1000 m/s2,6 ms,?正弦

工作溫度

0 °C至+70 °C

防護等級

線纜型:IP40,Ri接口為IP20
FPC型:IP20(安裝護蓋)

Ri/Ti接口:IP20

ACi接口:IP00
