英國雷尼紹ATOM 增量式光柵讀數頭

ATOM是雷尼紹出品的微型非接觸式增量直線光柵和圓光柵系統。它采用創新設計,將微型化與優異的信號穩定性、抗污能力和可靠性完美結合

市場價:

優惠價:0.00

服務保障:原裝真品|發票保障|全國包郵|售后無憂
立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45




什么是ATOM?

ATOM是雷尼紹出品的微型非接觸式增量直線光柵和圓光柵系統。它采用創新設計,將微型化與優異的信號穩定性、抗污能力和可靠性完美結合。這一結合在市場上是獨樹一幟的,代表了微型光柵性能和可靠性的重大進步。

ATOM系統安裝簡便,帶有集成LED指示燈,可指示信號完整性。

提供一系列配用的接口,包括高性能Ti和Ri接口,以及緊湊型PCB ACi接口。

產品系列

--配有高柔性線纜的20 μm40 μm讀數頭: 適合常規應用。線纜通過2000萬次彎折循環測試,品質卓越。

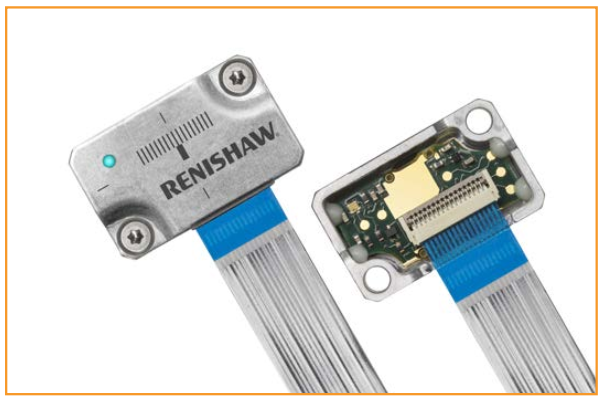

--配有FPC排線的20 μm40 μm讀數頭: 側出線型FPC線可實現*小整體封裝尺寸。

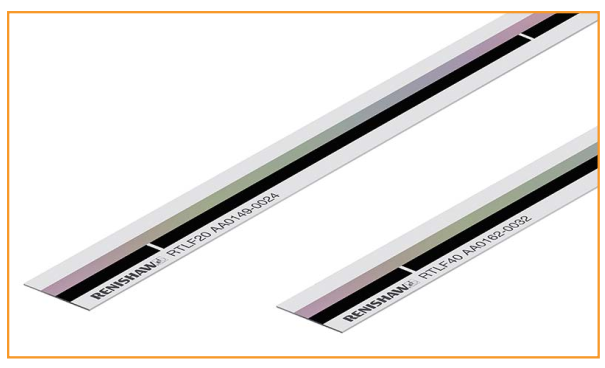

--不銹鋼鋼帶柵尺 (RTLF)刻度直接刻劃到鋼帶表面的高精度柵尺。 可成卷供貨,用戶按需裁剪,靈活性強。
--
直線玻璃柵尺 (RCLC)傳統玻璃柵尺,長度可達130 mm。

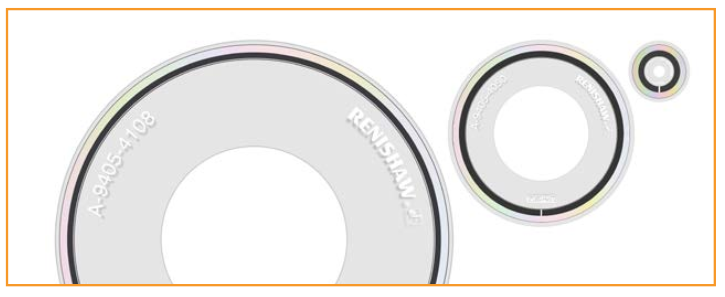

--玻璃碼盤 (RCDM)高精度圓光柵,外徑*小可至17 mm





ATOM接口選項:
ATOM
讀數頭分為三種類型,均可提供符合行業標準的模擬輸出:
--高柔性線纜與15D型插頭相連,適合需要模擬輸出的大批量用戶。
--高柔性線纜與T型板內插頭相連,用于ACi/Ri/Ti接口。
--FPC插頭與ACi接口相連,或直接連接用戶的電子設備。


柵尺選項

直線柵尺用于提供直線位置信息 — 通常是X軸、Y軸或Z軸。

圓光柵用于提供角度位置信息以及對旋轉元件進行運動控制。

玻璃直線硬柵尺

柵尺名稱 精度 柵距

熱膨脹

系數

柵尺*大長度 讀數頭兼容性

RCLC

±3 μm 20 μm/40 μm ~8 μm/m/°C 130 mm ATOM

不銹鋼鋼帶柵尺

柵尺名稱

精度

柵距

熱膨脹

系數

柵尺*大長度

讀數頭兼容性

RTLF

40 μm(高精度):±5 μm/m
40 μm:±15 μm/m
20 μm:±5 μm/m

20 μm/40 μm

~10.6 μm/m/°C

10 m

ATOM

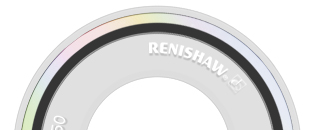

玻璃碼盤

柵尺名稱

刻劃精度

(取決于圓柵

直徑)

柵距

熱膨脹

系數

盤形直徑

讀數頭兼容性

RCDM

±0.5 μm

20 μm/40 μm

~8 μm/m/°C

17至108 mm

ATOM




技術規格:
材料
經過硬化和淬火處理的馬氏體不銹鋼,背面自帶不干膠
尺寸 0.41 mm x 8 mm (H x W)
(包括不干膠帶)
柵距 20 μm
40 μm
基準固定 涂有Loctite® 435的粘貼式基準夾具
A-9585-0028
參考零位
自動調相光學參考零位的重復性在整個指定速度和溫度范圍內
均可達到單位分辨率
50 mm間距的參考零位,用戶可自由選擇
對于長度
<100 mm的柵尺,參考零位的位置在柵尺中心
精度20 °C時) 40 μm(高精度)
±5 μm/m
40 μm ±15 μm/m
20 μm ±5 μm/m
熱膨脹系數20 °C時) 10.1 ±0.2 μm/m/°C*
長度 10 mm90 mm,以10 mm
為增量
100 mm10 m,以50 mm為增量
=
測量長度 = 總長
- 3 mm
質量 12.2 g/m
