英國雷尼紹VIONiC增量式光柵讀數頭

VIONiC光柵的分辨率現可達到2.5 nm，并且全系列產品的電子細分誤差 (SDE) 均有降低。

市場價：

優惠價：0.00

服務保障：

立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45

儀器詳情儀器參數 相關問答

VIONiC?光柵系列

VIONiC光柵系列是雷尼紹性能*高的增量式光柵。它可提供直接的數字位置反饋，具有優異的測量性能、速度快且可靠性高。VIONiC讀數頭集成雷尼紹經過市場檢驗的可靠光學濾波系統和先進的細分技術。它具有低的電子細分誤差 (SDE)、優異的抗污能力，而且無需額外使用適配器或單獨的接口。

VIONiC讀數頭可兼容各種直線柵尺和圓光柵，從低膨脹ZeroMet到高精度REXM圓光柵，無一例外。它因此成為一種通用型產品，適合各種對測量精度要求嚴格的應用。

VIONiC讀數頭采用直觀的自動校準模式設計，易于安裝?？蛇x的高級診斷工具 (Advanced Diagnostic Tool, ADT) (ADTi-100) 可在安裝或現場診斷期間提供實時的光柵數據反饋

新！

VIONiC光柵的分辨率現可達到2.5 nm，并且全系列產品的電子細分誤差 (SDE) 均有降低。

柵尺選項

直線柵尺用于提供直線位置信息 — 通常是X軸、Y軸或Z軸。
圓光柵用于提供角度位置信息以及對旋轉元件進行運動控制。

帶碼道選項的不銹鋼鋼帶

柵尺名稱	精度	柵距	20 °C時的熱膨脹系數	柵尺*大長度	讀數頭兼容性
搭配可選FASTRACK?的RTLC20	±5 μm/m	20 μm	10.1 ±0.2 μm/m/°C	10 m	VIONiC

ZeroMet?直線硬柵尺

柵尺名稱	精度	柵距	20 °C時的熱膨脹系數	柵尺*大長度	讀數頭兼容性
RELM/RELE	1 m內為±1 μm，以后±1 μm/m	20 μm	0.75 ±0.35 μm/m/°C	1.5 m	VIONiC

不銹鋼直線硬柵尺

柵尺名稱	精度	柵距	20 °C時的熱膨脹系數	柵尺*大長度	讀數頭兼容性
RSLM/RSLE/RSLC	1 m內為±1.5 μm，2 m內為±2.25 μm，3 m內為±3 μm，5 m內為±4 μm	20 μm	10.1 ±0.2 μm/m/°C	5 m	VIONiC

不銹鋼圓光柵

柵尺名稱

刻劃精度（取決于圓光柵直徑）

柵距

圓光柵直徑

讀數頭

兼容性

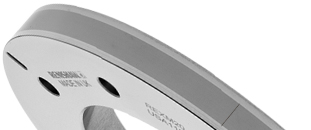

RESM/REST

±3.97至±0.38角秒

20 μm

52至550 mm

VIONiC

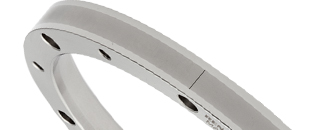

高精度不銹鋼圓光柵

柵尺名稱	安裝精度（取決于圓光柵直徑）	柵距	圓光柵直徑	讀數頭兼容性
REXM/REXT	（≥100 mm直徑）±1角秒（75 mm直徑）±1.5角秒（≤57 mm直徑）±2角秒	20 μm	52至417 mm	VIONiC
