TONiC UHV resm增量式圓光柵

TONiC UHV讀數頭具有標準TONiC讀數頭的優異性能，而且其設計和制造使用了UHV兼容材料和工藝，因此適合用于低至10-10Torr的高真空條件。

市場價：

優惠價：0.00

服務保障：

立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45

儀器詳情儀器參數 相關問答

什么是TONiC UHV？

TONiC UHV是雷尼紹向高真空應用領域推出的小型非接觸式光柵系統，可為客戶提供更強的運動控制性能。
TONiC的速度高達10 m/s，與Ti接口結合使用，其在線性和旋轉應用中的分辨率均達到1 nm。由于安裝公差大，并且只需按下按鈕即可進行校準，因此TONiC系統的安裝快捷簡單。TONiC的動態信號處理功能可提高信號穩定性，而且電子細分誤差低，通常小于±30 nm，從而有助于實現卓越的運動控制性能。

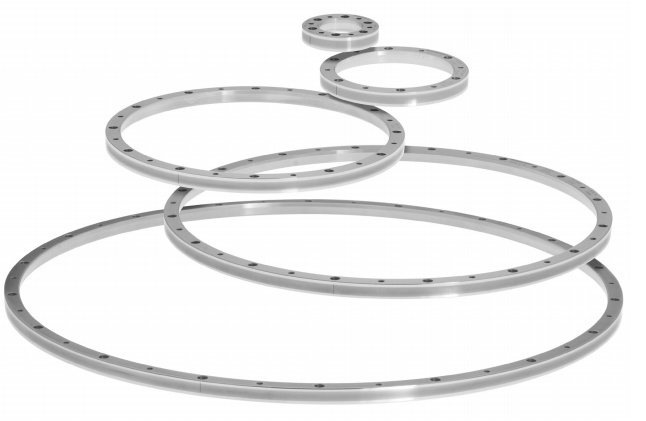

什么是RESM圓光柵？

RESM為一體式不銹鋼圓光柵，其柱面上直接刻有柵距為20 μm的刻線，并具有IN-TRAC?光學參考零位。兩種型號有多種尺寸可供選擇（直徑52mm到550mm）?！癆”截面圓光柵安裝精度佳，且具有錐面安裝系統，可減少對公差要求高的加工零件的需求，并消除偏心。還提供“B”截面薄圓光柵，其轉動慣量與質量均較低?！癆”截面圓光柵和“B”截面圓光柵的內徑都比較大，可在UHV應用中靈活安裝。非接觸形式消除了傳統封閉式光柵固有的反向間隙、扭轉誤差（扭變）及其他機械滯后誤差。

為什么選擇這種光柵系統？

超高真空 (UHV)

TONiC UHV讀數頭具有標準TONiC讀數頭的優異性能，而且其設計和制造使用了UHV兼容材料和工藝，因此適合用于低至10-10Torr的高真空條件。
TONiC UHV系列光柵及附件由真空兼容材料和粘合劑制成，出氣率低，進行殘余氣體分析 (RGA) 經驗證不會污染真空環境，適用于晶片處理/測試、科學儀器、光譜學、真空檢測設備等多種應用。

尺寸小，但可靠性和性能佳

TONiC讀數頭采用第三代光學濾波系統，噪聲（抖動）更低，包括自動增益控制和自動偏置控制在內的動態信號處理使其功能更強大，因此具有優異的可靠性和穩定性能。這種組合全部集成到讀數頭內部，可提供高質量的信號純度和較低的電子細分誤差（僅有±30 nm）。結果具有更為平穩的速度控制，并且掃描性能和位置穩定性都獲得提高，從而有助于*大限度減少真空條件下電機中積聚的熱量；真空應用的所有關鍵參數均存儲在緊湊型讀數頭中。

安裝更加方便快捷

讀數頭上的LED安裝指示燈直觀顯示信號強度，而可選的診斷組件在機器收起讀數頭后可遠程檢查系統性能。只需按下按鈕，即可校準參考零位和增量信號，無需機械調整或其他診斷工具。客戶可選的IN-TRAC光學參考零位直接刻劃在增量柵尺上，不僅令設計緊湊，而且校準步驟也更簡單。這樣可產生參考零位輸出，在整個工作溫度和速度范圍內雙向重復精度都能夠達到單位分辨率。

接口選項

TD（雙分辨率）接口

可選雙分辨率正交輸出。
是要求高速運動以及高精度移動的應用的理想選擇。

DOP（雙輸出）接口

提供同步的數字方波和1 Vpp信號。
設計用于需要將一個或多個操作與運動軸同步的應用場合。

DSi（雙信號接口盒）

雷尼紹的DSi接口盒將來自RESM圓光柵（針對部分圓弧應用則為REST圓光柵）上的兩個TONiC讀數頭的增量信號組合在一起，對軸承跳動效應進行補償并消除奇次諧波誤差（包括偏心），以提供±2.0角秒的典型總體安裝精度。

技術規格

測量標準	RESM：輕薄小巧的一體式不銹鋼圓光柵。采用錐面內徑的標準“A”截面圓光柵或者轉動慣量極低的“B”截面圓光柵還提供適合部分圓弧應用的柵尺，如REST
讀數頭尺寸 (LxHxW)	35 mm x 13.5 mm x 10 mm
柵距	20 μm
圓光柵外徑	52 mm至550 mm。如需更大的定制尺寸，請聯系雷尼紹
刻線數	8192至86,400（取決于圓光柵大?。?/span>
參考零位	RESM：帶有單個IN-TRAC 參考零位的圓光柵 REST：適合部分圓弧應用的帶有兩個參考零位的圓光柵
精度* 刻劃精度系統精度	±3.97至±0.38角秒（取決于圓光柵直徑） ±4.20至±0.40角秒（取決于圓光柵直徑）
最高速度模擬數字	（詳見規格手冊） -3 dB時為3673 rpm（在52 mm RESM上） 3673 rpm（TONiC：52 mm RESM上分辨率為5 μm）
電子細分誤差 (SDE)	一般 <±30 nm
動態信號控制	實時信號調節，包括自動增益控制 (AGC) 和自動偏置控制 (AOC)，可在操作期間實現性能優化
增量信號模擬數字	（查看規格手冊了解角度分辨率詳情） 1 Vpp（周期為20 μm）分辨率從5 μm至1 nm
電氣連接	電纜長度為0.5 m、1 m、1.5 m、3 m、5 m和10 m，采用微型插頭（直接連接至TONiC接口）
電源	5 V ±10%，<100 mA（模擬系統），<200 mA（數字系統）（無端接）
讀數頭功耗	<100 mA
振動（工作）	55 Hz至2000 Hz時100 m/s²（最大值）
沖擊（非工作）	1000 m/s²，6 ms，?正弦
工作溫度（系統）	0 °C至+70 °C
烘焙溫度（非工作）	120 °C（僅限讀數頭和柵尺）
防護等級	讀數頭：IP20 接口：IP20
電纜構造	鍍錫編織銅線電纜，單層屏蔽，帶FEP絕緣

* 系統精度為刻劃誤差加上電子細分誤差 (SDE)。刻劃精度是單個讀數頭測得的角度和光柵實際刻劃的轉角之間的最大差值。其中不包括應用中存在的干擾，比如偏心。
