TONiC? rgsz20增量式直光柵

TONiC是雷尼紹推出的小型非接觸式光柵系統，速度可達10 m/s，與Ti接口配套使用時，在線性和旋轉應用中分辨率達1 nm。

市場價：

優惠價：0.00

服務保障：
立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45




什么是TONiC？

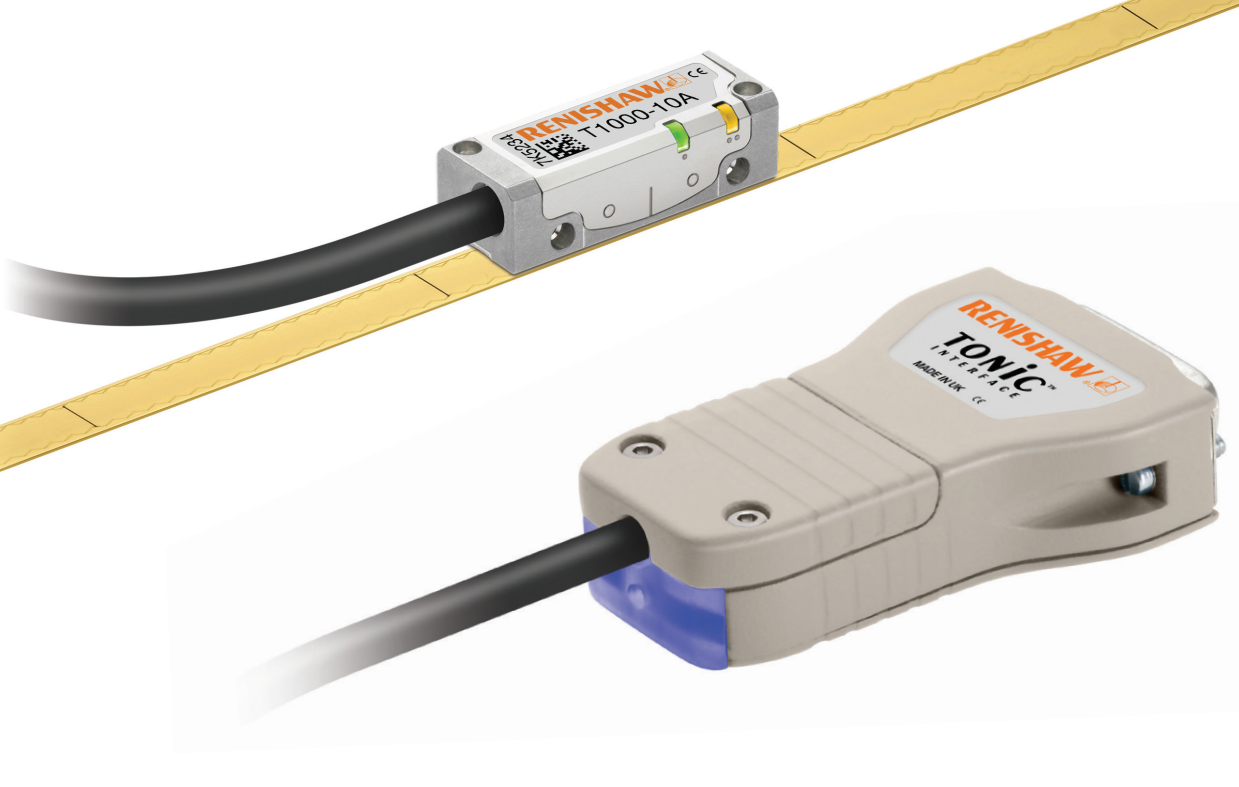

TONiC是雷尼紹推出的小型非接觸式光柵系統，速度可達10 m/s，與Ti接口配套使用時，在線性和旋轉應用中分辨率達1 nm。由于安裝公差大，并且只需按下按鈕即可進行校準，因此TONiC系統的安裝快捷簡單。TONiC的動態信號處理功能可提高信號穩定性，而且電子細分誤差低，通常小于±30 nm，從而有助于實現卓越的運動控制性能。




什么是RGSZ柵尺？

RGSZ是一款由薄型柔性鋼帶制成的帶狀柵尺，柵距為20 μm，鋼帶經過鍍金具有更高的反射率和耐腐蝕性，并具有用戶可選的IN-TRAC參考零位?？梢允褂帽趁孀詭У腢HV兼容不干膠將其安裝到金屬、陶瓷和合成材料等大多數工程材料上。RGSZ可用柵尺端壓塊固定到基體上，并與基體的熱膨脹系數保持一致。柵尺成卷供貨，用戶可根據需要任意裁剪，可滿足長達50 m的軸長需要。

為什么選擇這種光柵系統？

長度長

為減少用戶的庫存需要并盡可能增強生產靈活性，柵尺可以成卷供貨，長度按需裁剪。
有多種長度可供選擇，*長可達50 m

尺寸小，但可靠性和性能佳

TONiC讀數頭采用第三代光學濾波系統，噪聲（抖動）更低，包括自動增益控制和自動偏移量控制在內的動態信號處理使其功能更強大，因此具有優異的可靠性和抗污染能力以及穩定的性能。這種組合全部集成到讀數頭內部，可提供高質量的信號純度和較低的電子細分誤差（典型值 <±30 nm）。因此，實現了平穩的速度控制，并且掃描性能和位置穩定性都獲得提高；對許多應用來說，基本參數都包含在一個緊湊型讀數頭中。

安裝更加方便快捷

讀數頭上的LED安裝指示燈直觀顯示信號強度，而可選的診斷組件在機器收起讀數頭后可遠程檢查系統性能。只需按下按鈕，即可校準參考零位和增量信號，無需機械調整或其他診斷工具?？蛻艨蛇x的IN-TRAC光學參考零位直接刻劃在增量柵尺上，不僅令設計緊湊，而且校準步驟也更簡單。這樣可產生參考零位輸出，在整個工作溫度和速度范圍內雙向重復精度都能夠達到單位分辨率。

接口選項

TD（雙分辨率）接口

  • 可選雙分辨率正交輸出。
  • 是要求高速運動以及高精度移動的應用的理想選擇。

Ti接口（方形）


DOP（雙輸出）接口

  • 提供同步的數字方波和1 Vpp信號。
  • 設計用于需要將一個或多個操作與運動軸同步的應用場合。TONiC雙輸出 (DOP) 接口




可選診斷組件

TONiC診斷軟件可用于優化TONiC光柵的安裝，并提供快速全面的系統校準方案。該軟件必須與TONiC診斷硬件配合使用，硬件可向雷尼紹購買（訂貨號為A-9411-0011）。該硬件內嵌至客戶端電子設備，或通過USB電纜（組件中提供）連接至計算機。

TONiC?診斷組件（軟件和硬件）

了解有關TONiC診斷組件的詳細信息。

技術規格

測量標準

RGSZ20：鍍金鋼帶，帶保護膜或聚酯涂層

還提供不帶參考零位的柵尺，如RGSN20

讀數頭尺寸 (LxWxH)

35 mm x 13.5 mm x 10 mm

柵距

20 μm

熱膨脹系數

用端壓塊固定柵尺端部后，保持與基體材料膨脹系數一致

精度等級

±15 μm/m（應用2點補償時為±3 μm/m）

參考零位

間距為50 mm時的IN-TRAC參考零位

選擇器磁鐵用于識別選定的參考零位

限位開關

單限位或雙限位（訂貨時選擇）

柵尺長度

最長達50,000 mm

最高速度

模擬

數字

（詳見規格手冊）

-3 dB時可達10 m/s

最高可達10 m/s

電子細分誤差 (SDE)

一般 <±30 nm

動態信號控制

實時信號調節，包括自動增益控制 (AGC) 和自動偏置控制 (AOC)，可在操作期間實現性能優化

增量信號

模擬

數字


1 Vpp（周期為20 μm）

分辨率從5 μm至1 nm

電氣連接

電纜長度為0.5 m、1 m、1.5 m、3 m、5 m和10 m，采用微型插頭（直接連接至TONiC接口）

電源

5 V ±10%，<100 mA（模擬系統），<200 mA（數字系統）（無端接）

振動（工作）

55 Hz至2000 Hz時100 m/ s2 （最大值）

沖擊（非工作）

1000 m/s2，6 ms，?正弦

工作溫度（系統）

0 °C至+70 °C

防護等級

讀數頭：IP40

接口：IP20

請參閱規格手冊，了解詳細信息。
