當前位置：首頁 > 資源中心 > 技術動態 > 氣體檢測 >借助福祿克微距熱成像技術，執行近微觀水平的紅外診斷

借助福祿克微距熱成像技術，執行近微觀水平的紅外診斷

文/ 發布于 2020-04-13 瀏覽次數：3268

在過去的 20 年里，熱成像技術幾乎在每個行業的維護、故障排查、質量控制以及研發領域都掀起了一場變革。細節查看和性能的巨大提升加上成本的降低以及界面的簡化，讓熱像儀在越來越多的應用領域成為了常見的日常工具選擇。熱像儀能夠以放射測定的方式提供詳細信息，即紅外圖像內各個測量點的溫度數據，而無需接觸被測物體。因此，對于使用接觸式測量可能導致?lián)p壞或污染，或者由于體積過小而無法通過接觸式工具進行測量的檢測目標而言，熱像儀是一款理想的測量工具。

福祿克微距紅外鏡頭的
三大應用

1. 以接近微觀的細節查看發 現故障
2. 精確地找出加工異常
3. 測試產品的可靠性和服務壽命

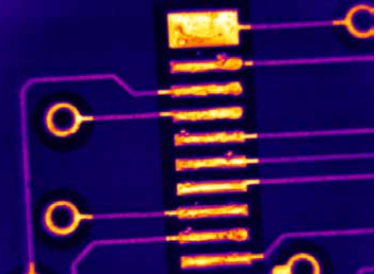

金屬涂層不均勻表明加工工藝不良。相信您不會愿意使用這塊電路板

圖 1. 金屬涂層不均勻表明加工工藝不良。相信您不會愿意使用這塊電路板

微距視圖在整個產品壽命中所具有的價值

福祿克的這款 25 微米微距紅外鏡頭在檢查小型被測器件時聚焦極為精確，它在以下幾種分析應用中具有巨大的價值：

材料完好性/質量

25 微米的微距紅外鏡頭所顯示的熱圖像能夠顯現接點分離、晶格失配或其它不均勻性狀況。若有多個樣品均出現熱成像異常，就可以表明存在加工缺陷。例如，圖 1 所示的電路板就存在金屬化不良問題。由于金屬化工藝不良，接頭焊盤不是呈矩形，而留下了易于導致故障的金屬珠。

材料性能參數

所有材料和元器件對工作溫度范圍和濕度等參數都有要求。熱圖像可以顯現某一器件或材料在這些規定的條件下能否按預期的那樣工作。這種細微至 25 微米的細節熱差異分析能力能夠幫助您發現近微觀元器件內存在的潛在故障。

材料的生命周期與可靠性

采用微距鏡頭在較長的測試期內采集材料的熱圖像能夠幫助研發工程師確定元器件的預期壽命，發現可能導致過早失效的問題區域。

圖 4. 這是使用
TiX560 熱像儀搭配
標準鏡頭拍攝到的
火柴剛剛熄滅后的
圖像。

圖 5. 這是使用 Fluke
TiX560 熱像儀搭配
25 微米微距紅外鏡頭
拍攝到的火柴熄滅后
的圖像
