滾珠絲杠軸向測量和分析：Form Talysurf PGI NOVUS

文/ 發布于 2019-03-11 瀏覽次數：2477

滾珠絲杠有著廣泛的應用，包括飛機操縱面、起落架的傳動機構、精密機床、汽車轉向裝置和許多其它的應用。作為*常用的傳動零部件，滾珠絲杠的性能對機械組件的質量起著關鍵的作用。為了防止?jié)L珠絲杠、滾珠螺母和相關部件組裝后出現性能問題，對滾珠絲杠進行軸向檢測就顯得*為重要了。傳統輪廓儀的檢測方法具有很多的局限性，面臨著巨大的挑戰。

怎樣能夠精確地確定滾珠絲杠的接觸點?

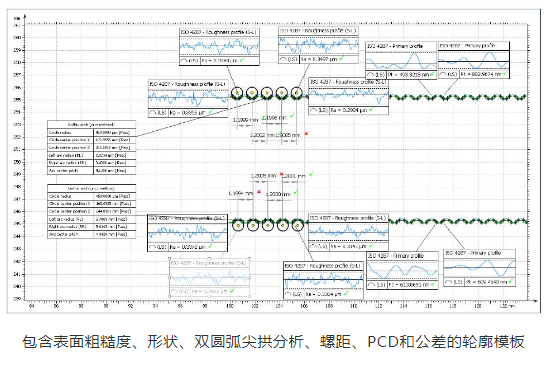

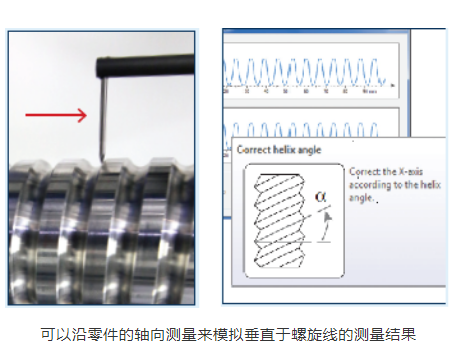

在一個典型的滾珠絲杠組裝中，鋼球怎樣接觸到雙圓弧尖拱輪廓上、以及接觸點的準確位置是很關鍵的問題。如果控制不好，會導致最終組裝后產生過盈現象。泰勒·霍普森的 Form Talysurf® PGI NOVUS 和 Metrology 4.0 軟件可以快速確定關鍵問題。使用螺旋角補正功能可縮短測量時間，螺旋角補正功能允許沿軸向進行螺旋輪廓的測量并對其進行角度轉換，以使其表示為垂直于螺旋角的測量結果。使用具有雙圓弧尖拱分析的 Metrology 4.0 軟件自動定位接觸點，鋼球配合雙圓弧的實測輪廓，可以顯示鋼球接觸點的準確位置，也可以確定螺距、半徑和PCD等參數。

怎樣能夠精確地找正螺紋?

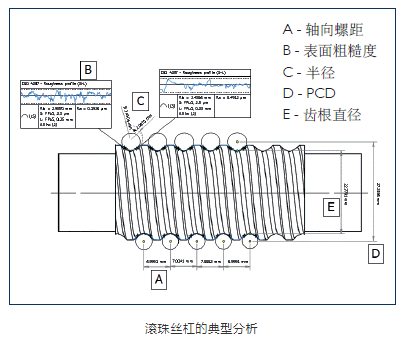

為了充分表征PCD和其它參數，需要對滾珠絲杠的上下兩面進行測量，這兩面的相對關系是影響滾珠絲杠性能的關鍵。傳統的輪廓儀不能解決這個問題。Form Talysurf  PGI NOVUS 具有雙向測量功能，可以在一個測量過程中完成滾珠絲杠上、下表面的測量。泰勒·霍普森標準器支持正向校準、反向校準和獨特的針尖到針尖的距離校準。后者可使針尖位于零件的頂點，確保精確的直徑測量。
