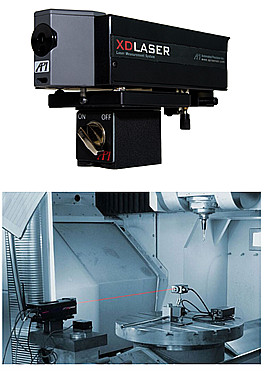

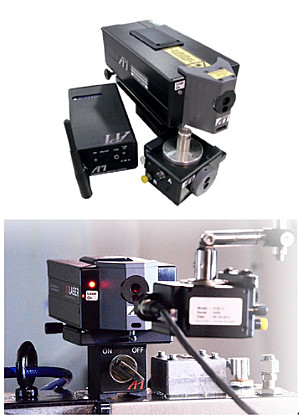

XD Laser 激光干涉儀是在LMS激光干涉儀的基礎上進行了改進。將控制箱集成到激光頭里，將原先的有線數據傳輸改為全程無線數據傳輸。因此、XD Laser激光干涉儀是由激光頭、傳感器、氣象站、筆記本電腦和連接整個系統的電纜組成。XD Laser：5D/6D激光干涉儀是API產品，一次安裝能夠同時測量線性軸的六個誤差，包括1個位置度誤差、2個直線度誤差、3個角度誤差。在通常情況下需要數天時間進行的測試，使用API激光干涉儀只需幾個小時即可完成，實際應用結果表明，節省時間可達80%。該儀器體積小，重量輕，可以直接安裝到機床導軌上。1D激光主要可以測量定位誤差；3D激光可以測量定位誤差、直線度誤差（雙向）；5D/6D激光可以測量定位誤差、直線度誤差（雙向）、偏擺角、俯仰角和滾動角。
型號規格：
|
1D激光主要可以測量定位誤差
3D激光可以測量定位誤差、直線度誤差(雙向)
5D/6D激光可以測量定位誤差、直線度誤差(雙向)、偏擺角、俯仰角和滾動角
5D/6D標準型：
1. 線性：0.5ppm .
2. 測量范圍：40米(1D可選80米)
3. 線性分辨力：0.001um.
4. 偏擺角和俯仰角的精度：(1.0+0.1/m)角秒或1%顯示較大值
5. *大范圍：800角秒
6. 滾動角精度：1.0角秒
7. 直線度精度：(1.0+0.2/m)um或1%顯示較大值
8. 直線度*大范圍：500um
9. 垂直度精度：1角秒
10. 溫度精度：0.2攝氏度
11.濕度精度：5%
12.壓力精度：1mmHg
|
在使用時有如下特性
|
主要特點：
1. 同時測量線性定位誤差、直線度誤差(雙軸)、偏擺角、俯仰角和滾動角
2. 設計用于安裝在機床主軸上的5D/6D傳感器
3. 可選的無線遙控傳感器*長的控制距離可到25米
4. 可測量速度、加速度、振動等參數，并評估機床動態特性。
5. 全套系統重量?jī)H15公斤，設計緊湊、體積小，測量機床時不需三角架
6. 集成干涉鏡與激光器于一體，簡化了調整步驟，減少了調整時間
XD Laser被來自世界名地的API用戶用于：
CMMICNC的校準、補償

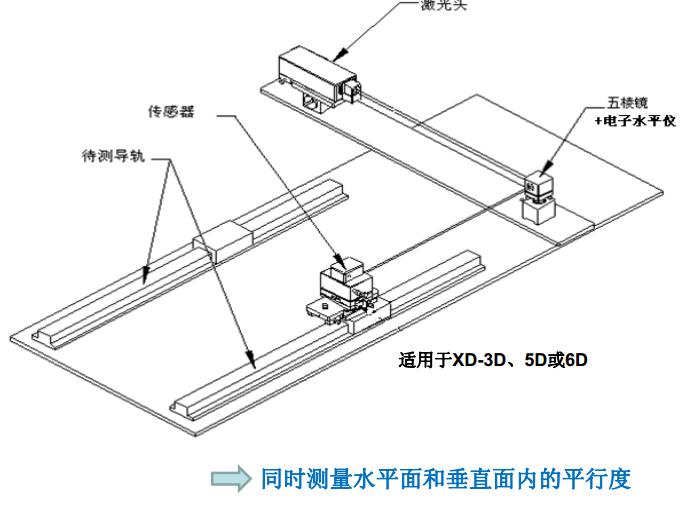

機床導軌平行度的測量
旋轉軸的測量
垂直度的測量
對角線的測量
CNC反饋
機器人位置反饋
|
連續生產與零故障方案：
為了避免突然停機、停產，API公司為現代化的機加工車間提供完全測量解決方案，也就是零故障方案。長期以來.車間管理人員一直以1D激光測量系統來繪制機床誤差圖及進行校準。而這樣一來，想要測量完整的21項參數。則需要進行21到24次單獨的安裝調試.而且每一軸的每一次測量都需要1-2小時時間.因此，整個機床的測量過程通常要占用兩到三個工作日.這就使得機床長時間處于停工狀態，嚴重影響了車間的利潤率和生產能力。采用API公司的XD Laser激光干涉儀就完全避免了上述缺陷使得對機床的測量快捷、簡便。
精確的數據采集：
實時的誤差測量確保了數據采集的正正確性以及高精度的誤差分析自動的數據采集技術，簡化了數據采集的過程。
|
|
儀器的溯源性：
API公司XD系列激光干涉儀的各項參數(線性、直線度、角度)都是溯源到國家和國際標準上的。這些精度都經過美國國家標準局(NIST)、中國計量科學研究院和德國PTB等機構的檢驗
攜帶方便、操作簡單：
全套系統重量?jī)H為15千克.可以裝入一個小型工具箱內。由于采用了湊型設計.XD Laser體積小，測量機床時無需使用三 腳架，使測量基準與機床的加工基準保持一致，簡化了測量程序 (免拆機床護罩)。集成干涉鏡與激光器于一體，簡化了調整步驟， 減少了調整時間，提高了機床使用效率。
|
美國XD激光干涉儀基本規格
功能型號
|
單位
|
XD-1D一維型
|
xd-3d三維型
|
xd-5d三維型
|
xd-6d三維型
|
標準型
|
精密型
|
標準型
|
精密型
|
標準型
|
精密型
|
線性測量范圍
|
m
|
45
|
|
45
|
45
|
40
|
45
|
45
|
線性精度
|
ppm
|
0.5
|
|
0.5
|
0.5
|
0.2
|
0.5
|
0.2
|
直線度測量精度
|
un
|
N/A
|
N/A
|
（2.0+0.4/m）
或2%
|
（1.0+0.2/m）
或1%
|
（0.5+0.1/m）
或1%
|
（1.0+0.2/m）
或1%
|
（0.5+0.1/m）
或1%
|
|
偏擺角及俯仰角精度
|
角秒
|
N/A
|
N/A
|
N/A
|
（1.0+0.1/m）
或1%
|
（0.5+0.05/m）
或1%
|
（1.0+0.1/m）
或1%
|
（0.5+0.05/m）
或1%
|
滾動角精度
|
角秒
|
N/A
|
N/A
|
N/A
|
N/A
|
N/A
|
1.0或1%
|
0.5或1%
|
垂直度測量精度
|
角秒
|
N/A
|
N/A
|
（1.0+0.4/m）
|
（1.0+0.2/m）
|
（1.0+0.2/m）
|
（1.0+0.2/m）
|
（1.0+0.2/m）
|
材料溫度傳感器精度
|
℃
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
空氣溫度傳感器精度
|
℃
|
0.2
|
0.1
|
0.2
|
0.2
|
0.1
|
0.2
|
0.1
|
大氣壓力傳感器精度
|
mm Hg
|
1.0
|
0.3
|
0.3
|
1.0
|
0.3
|
1.0
|
0.3
|
標準配置及可選附件
標準附件:便攜式儀器箱、環境補償系統(氣象站)、帶有安裝附件和磁力座的轉換鏡 、安裝50/6D傳感器的硬件設備、適用于多數機床的所有線性軸測量
可選附件: 可增加空氣濕度或材料溫度傳感器、 對角線測量的光學系統、垂直度測量的光學系統、測量旋轉工作臺的附件、平面度測量附件、平行度測量附件
應用案例：
1、API XD激光干涉儀在機床檢測領域的應用
2、API :如何用激光跟蹤儀檢驗數控機床
3、API激光跟蹤儀在航空制造領域的應用
歡迎在線留言或來電咨詢，聯系人：朱經理，聯系電話：021-58951071 或 15921165535
英國雷尼紹Renishaw XL-80激光干涉儀

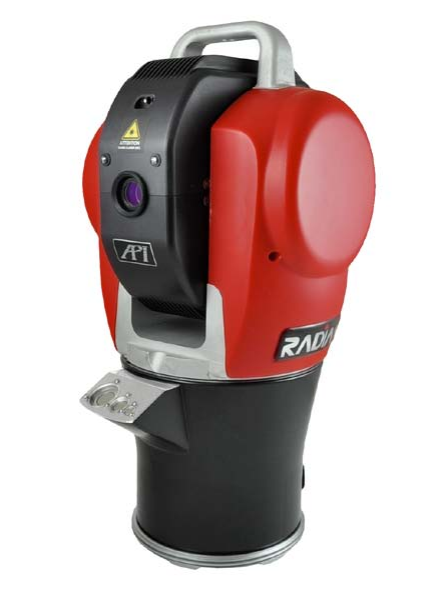

美國API全新一代激光跟蹤儀 Radian Pro

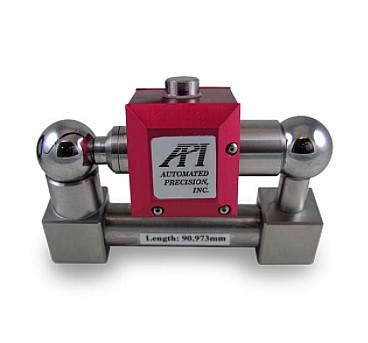

API伸縮式球桿儀Ballbar
API 主軸動態誤差分析儀
美國API 主軸熱變形分析儀

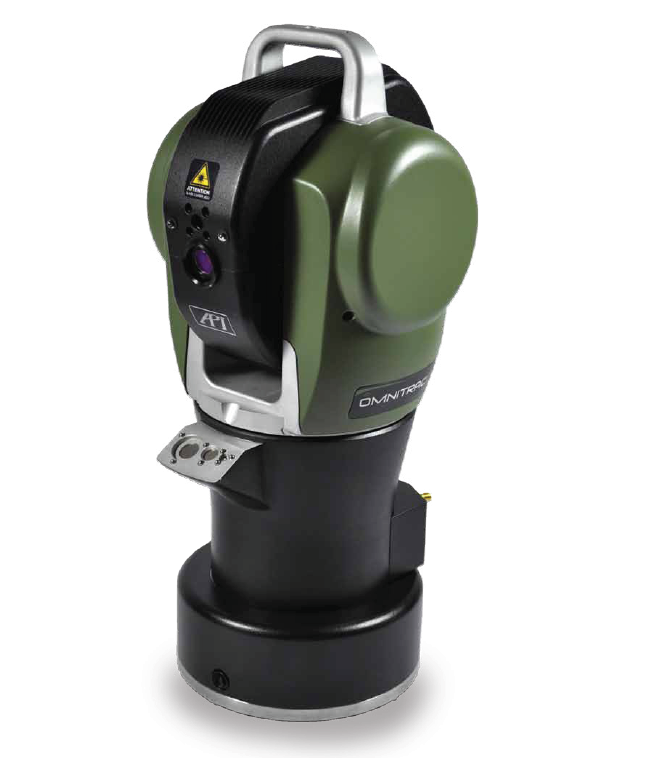

美國API OMNITRAC 2便攜式無線激光跟蹤儀
