美國ge/Krautkramer超聲波探傷儀USM 36

來自 GE 的通用便攜式全新超聲波探傷儀、將符合人體工程學的耐用設計、同類產品中非常大的顯示屏幕與先進的 UT 性能融合在一起。

市場價:

優惠價:0.00

服務保障:原裝真品|發票保障|全國包郵|售后無憂
立即留言


聯系人:朱盛

聯系電話:021-58951071

手機號:15921165535

郵箱:[email protected]

工作時間:8:00-17:45


檢測技術:Krautkramer USM 36

來自GE 的通用便攜式全新超聲波探傷儀、將符合人體工程學的耐用設計、同類產品中非常大的顯示屏幕與先進的 UT 性能融合在一起。旨為在整個行業范圍內供日常使用而開發、從發電和石化行業的焊縫檢測和腐蝕測定到汽車、金屬和航空航天部門的鑄件和鍛件檢測及厚 度測量以及到特殊材料的檢測等.

        Krautkramer USM 36 是 GE 的 USM 系列探傷儀中新開發的產品。它將 21世 紀操作平臺與 GE 行之有效的 Krautkramer 便攜式探傷儀可靠而耐用的硬件結合在一起。它包含了一系列創新功能、 可確保全球的 NDT 檢測人員采用此新儀器作為日常主力探傷儀。

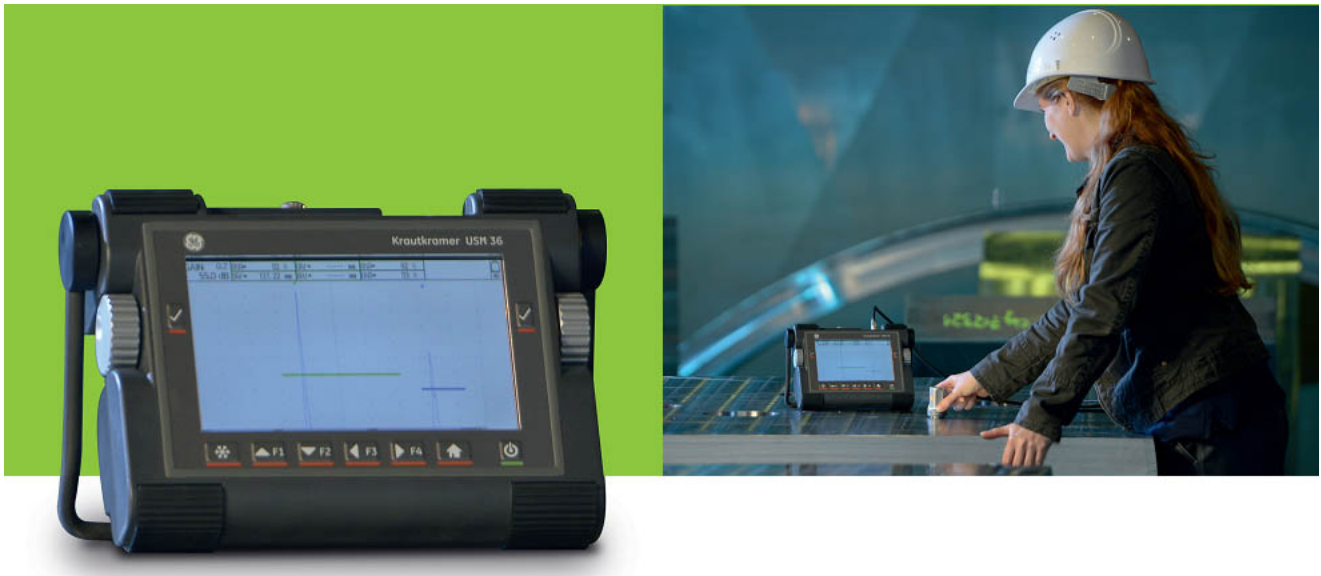

超聲波探傷儀USM 36

?同類產品中非常大的 可視A型掃描顯示屏

一個重大改進就是其7英寸大屏幕、具有800x480像素的分辨率。整個區域都可以顯示清晰的A型掃描、使其成為同類產品中的非常好的產品。即使是在明亮的陽光下、當結束一天漫長的工作后、用疲憊的眼睛也可輕松查看并準確解讀信號。


?操作簡單而高效

采用大家熟悉的前款型號旋鈕、但功能鍵如今卻被簡化為簡單直觀的6鍵鍵盤,使操作簡單而高效;檢測設置也易于操作。不僅僅供在以前檢測中使用過和 USM Go+ 的技術人員使用、因?yàn)樵O(shè)置數據可直接從這些擁有 相同用戶界面的儀器中轉移。

?靈活的數據報告和存儲

除了易于解讀且清晰的 A 型掃描外、 Krautkramer USM 36數據報告還可包 括屏幕截圖和 A 型掃描視頻、其中可以 記錄下 A型掃描以供后續分析或 提供檢 驗證明。所有數據均存儲在可移除式 SD 卡上、并可提供 JPEG或 BMP 格式的報告。


?有三個版本可供選擇

多功能儀器有三個版本可供選擇,能夠滿足標準的檢驗標準。高級的版本可以在DAC,AWS和DGS模式下工作、其特色是使用強大的方波脈沖獲得優異的材料穿透能力、能夠適應GE 特有的 trueDGS探頭頭技術、它通過采用DGS方法以及享有特有的「幻影回聲探測」技術、提供缺陷大小檢測精度。

?可在惡劣的環境中使用

能夠充分防止灰塵和水進入 IP66 外殼、并且可在-10°C 至 +55°C 的環境溫度下操作。此外、它還可在多沙沙漠、冰凍廢土以及 在潮濕的熱帶地區使用。新型探傷儀的重量僅2.2 kg,可通過電池或電源供電。


?綜合全面的連接性

連接性是 Krautkramer USM 36的主要特色。數據可以存儲在可移除式 SD卡或U 盤上、旨在進行記錄或允許數據共享。VGA 連接允許儀器的顯 示 內容在外接顯示器或投影屏幕上顯示、以方便培訓使用。

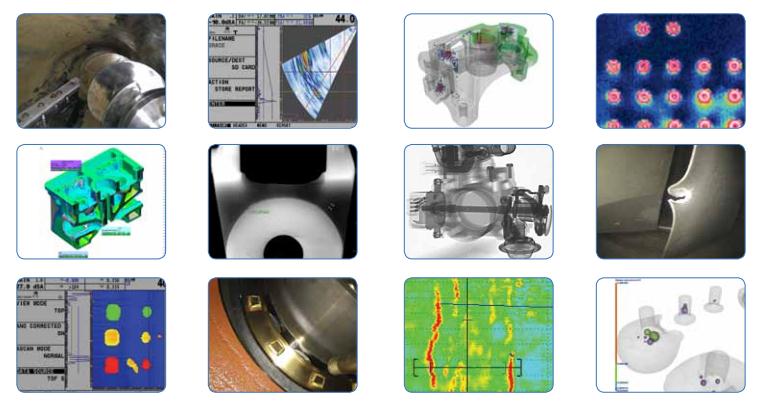

超聲波探傷儀USM 36應用行業




應用行業:

Krautkramer USM 36 旨為在整個行業范圍內供日常使用而開發、從發電和石化行業的焊縫檢測和腐蝕測定到汽車、金屬和航空航天部門的鑄件和鍛件檢測及厚度測量以及到特殊材料的檢測等。

發電和石化行業中的焊縫檢

工具直觀、 便于分析、 超亮 7 英寸屏幕上的顏色使用在焊縫檢測期間提供顯著的顯示優勢:
? 顯示器柵極和曲線以不同的顏色顯示;
? 消息和警告以紅色顯示;
? A 型掃描能夠以不同顏色顯示、便于對比;
? 以彩色顯示相關缺陷位置的所有參數、包括聲程、表面距離、深度位置和支架號等;
? GE 享有**的彩色編碼支架顯示、 用于斜射角度檢查。

汽車行業中精確的厚度測量

Krautkramer USM 36能夠提供精確的厚度測量、主要依靠在回波序列的峰值處極其精確地測量聲程的差異實現。

發電和石化行業中的腐蝕測定

可采用雙晶探頭進行腐蝕測定、其中屏幕顯示厚度測量和A型掃描、從而確保很大的可靠性。*低捕獲模式在連續掃描結束時、能夠提供*薄處測量讀數。自動凍結功能可盡可能地減少探頭的表面接觸時間、用于測量熱表面的結構和成份。

鍛件檢測

儀器采用的「幻影回聲探測」技術用于檢測細粒度的長形工件、以確保準確檢測缺陷、而不是「幻影回聲」。

特殊材料的檢測

強大的方波脈沖是Krautkramer USM 36的一個可用選項、專門針對有時用于航空航天、汽車等行業不易處理的材料開發、能夠提供優異的穿透能力。






顯示屏幕



概述

液晶尺寸

 7”

電池


 鋰離子電池、工作時間:充滿電時13個小時
充電方法(標準): 內置電源適配器
充電方法(可選): 外部充電器
充電電量:與充電電量成比例的指示符


有效范圍(寬×高)

 152.4 × 91.44 mm2

分辨率(寬×高)

 800 × 480像素

范圍

4 … 14,108 mm (555“),縱波

顯示屏

電源適配器

 通用供電單元100 … 240 VAC, 50/60 Hz

顯示移位(延時

–15 … 3,500 μs

尺寸(寬×高×深)

255 × 177 × 100 mm (10” × 7.0” × 3.9”)

探頭延時

 0 … 1,000 μs

重量

 2.2 kg(含電池

速度

 250 … 16,000 m/s

語言


保加利亞語、漢語、捷克語、荷蘭語、英語、
芬蘭語、法語、德語、匈牙利語、意大利語、
日語、挪威語、波蘭語、葡萄牙語、羅馬尼亞
語、俄語、西班牙語、瑞典語


PRF


自動優化15 … 2,000 Hz,
3種自動設置模式:自動低檔、


自動中檔、自動高檔、手動模式

接頭

濕熱和濕度(存儲


EN60068第2-30部分
6個周期:在93% 的濕度條件下、處于+25°C
下9個小時、在3個小時內溫度升至+55°C,
處于+55°C下9個小時、 隨后在3小時內降至
+25°C


探頭接頭

2 × LEMO-1或2 × BNC

 USB接口

USB B型接頭

維修接口

 LEMO-1B,8針腳

脈沖發生器

脈沖發生器模式

 尖脈沖發生器(可選):方波脈沖發生器

 振動

EN60068第2-6部分每軸2g,5 … 150 Hz,1 oct/min,25個周期


脈沖發生器電壓
(SQ模式)


120 … 300 V,以10 V為步進、容差為10%

外殼

符合IEC 60529標準的IP66


脈沖發生器下降/
上升時間


*大10 ns

緩沖裝置


EN60068第2-27部分
每軸1000次循環、15 g,11 ms,半正弦波



脈沖發生器寬度
(SQ模式)




30 … 500 ns,以10 ns為步進


工作溫度

-10 … 55°C

低溫運行

–10°C,16小時、 符合502.5程序II


脈沖發生器幅度
(尖脈沖模式)




低檔:120 V,高檔:300 V


高溫運行

+55°C,16小時、 符合501.5程序II

存儲溫度

 –20 … +60°C,無電池


脈沖發生器能量
(尖脈沖模式)


低檔:30 nS,高檔:100 nS

低溫存儲

-20°C,72小時、 符合502.5程序I

高溫存儲

 +70°C,48小時、符合501.5程序I

阻尼

 50 Ω,1000 Ω

選件

接收器

AWS

AWS校準工具、符合AWS D1.1結構焊接規范

數字增益

動態范圍110 dB,以0.2 dB為步進可調

DAC/JISDAC/CNDAC


DAC校準工具、16點、 符合EN1712,
EN1713,EN1714,ASTM E164,ASME,ASME
III,JIS Z3060及GB11345等標準
TCG:動態范圍120 dB,斜率110 dB/μs


模擬帶寬

0.5 … 20 MHz

等效輸入噪聲

<80 nV/√Hz

濾波器


寬帶:1-5 MHz/2, 2.25 MHz/4, 5 MHz/
10 MHz/13, 15 MHz


DGS


DGS校準工具、 符合:EN 1712,EN 1713,
EN 1714及ASTM E164等標準


 整流

正半波、負半波、全波、射頻信號

數據記錄器

 網格文件創建

柵極

3G

柵極C

獨自柵極


柵極A和B(由柵極A觸發)
柵極C(選項、 由柵極A或B觸發


SWP


用于脈沖發生器的參數優化,
電壓設置120 … 300 V,以10 V為步進,
脈沖寬度設置30 … 500 ns,以10 ns為步進


測量模式

峰值、側翼、J側翼、首個峰值

存儲器

幻影PRF

幻影PRF用于識別錯誤回聲、這類回聲由

低衰減材料中的多次反射造成

卡槽

 適用于所有標準SD卡的SD卡槽

容量

8 GB,SD卡

BEA

布萊克沃爾回聲衰減

數據集

UGO數據結構、以ASCII形式表示

規格符合EN 12668標準

報告

JPG或BMP格式

符合EN 12668標準的儀器規格請參見標準包裝中包含的產品CD。
