ANSI/AGD機械指示表3系列一Mahr Federal D型與Q型
一一推薦與較大規格量規配合并在能見度較好的環境中使用。以下機械指示表常規配置為連續型刻度盤(帶轉數指針)或右側為+的對稱型刻度盤(不帶轉數指針)，垂直凸耳后蓋，球半徑.18"長.250"的測頭。
|

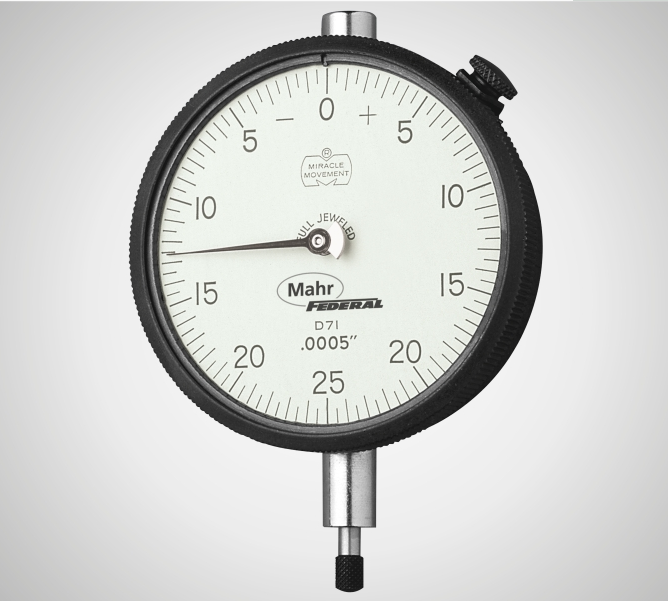

Mahr Federal D型(英制)：
? 單位構造，可拆卸活動. . . 節省修理/清潔時間和維護成本
? 硬化齒輪和不銹鋼齒條可提供持久的保護，避免指示器因沖擊或磨損而損壞
? 寶石軸承抗摩擦，延長指示器壽命
? 精簡滾銑齒輪提供更靈敏的響應、卓越的精度并*小化滯后錯誤
? 淺色度盤（綠（英寸）或黃（公制））減少眼部疲勞
? 專用鋼合金，平衡的度盤針可提供無偏移的精確讀數
? 可控的齒條和小齒輪避免傾斜，提供精密響應和讀數
? 可平滑調整的面板，方便設置
? 位置壓力回位彈簧 . . . 需要較少維護
? 符合 ANSI/AGD 尺寸和準確度規范
|
|
|

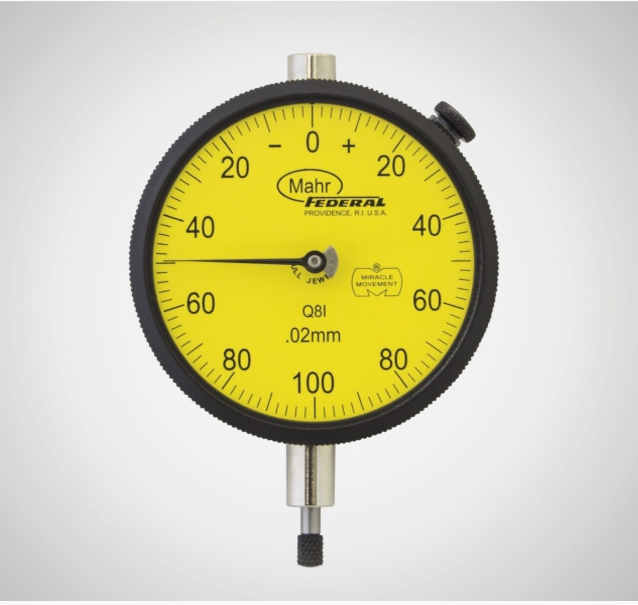

Mahr Federal Q型(公制)：
? 單位構造，可拆卸活動. . . 節省修理/清潔時間和維護成本
? 硬化齒輪和不銹鋼齒條可提供持久的保護，避免指示器因沖擊或磨損而損壞
? 寶石軸承抗摩擦，延長指示器壽命
? 精簡滾銑齒輪提供更靈敏的響應、卓越的精度并*小化滯后錯誤
? 淺色度盤（綠（英寸）或黃（公制））減少眼部疲勞
? 專用鋼合金，平衡的度盤針可提供無偏移的精確讀數
? 可控的齒條和小齒輪避免傾斜，提供精密響應和讀數
? 可平滑調整的面板，方便設置
? 位置壓力回位彈簧 . . . 需要較少維護
? 符合 ANSI/AGD 尺寸和準確度規范
|
Mahr Federal D型(英制)技術數據：
|
訂單號
|
模型
|
Measuring span (inches)
|
讀數（英寸）
|
度盤面類型
|
Pointer rotation (inches)
|
誤差限度英寸（文本）
|
規范
|
Scale diameter (inches)
|
度盤顏色
|
|
2011050
|
32I
|
.025"
|
.0001 英寸
|
0-5-0
|
.010"
|
±.0001"
|
ANSI
|
2.75"
|
綠色
|
|
2011051
|
32I-RC
|
.025"
|
.0001 英寸
|
0-10
|
.010"
|
±.0001"
|
ANSI
|
2.75"
|
綠色
|
|
2011054
|
32Q
|
.025"
|
.00025"
|
0-5-0
|
.010"
|
±.00025"
|
ANSI
|
2.75"
|
綠色
|
|
2011055
|
32Q-RC
|
.025"
|
.00025"
|
0-10
|
.010"
|
±.00025"
|
ANSI
|
2.75"
|
綠色
|
|
2011226
|
D1K
|
.020"
|
.0001 英寸
|
0-4-0
|
.008"
|
±.0001"
|
ANSI
|
2.75"
|
綠色
|
|
2011227
|
D1K-RC
|
.020"
|
.0001 英寸
|
0-8
|
.008"
|
±.0001"
|
ANSI
|
2.75"
|
綠色
|
|
2011230
|
D3K
|
.050"
|
.00025"
|
0-10-0
|
.020"
|
±.00025"
|
ANSI
|
2.75"
|
綠色
|
|
2011231
|
D3K-RC
|
.050"
|
.00025"
|
0-20
|
.020"
|
±.00025"
|
ANSI
|
2.75"
|
綠色
|
|
2011234
|
D3Q
|
.050"
|
.0005 英寸
|
0-10-0
|
.020"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011235
|
D3Q-RC
|
.050"
|
.0005 英寸
|
0-20
|
.020"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011238
|
D3W
|
.050"
|
.001 英寸
|
0-10-0
|
.020"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011239
|
D3W-RC
|
.050"
|
.001 英寸
|
0-20
|
.020"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011242
|
D5G
|
.075"
|
.00025"
|
0-15-0
|
.030"
|
±.00025"
|
ANSI
|
2.75"
|
綠色
|
|
2011243
|
D5G-RC
|
.075"
|
.00025"
|
0-30
|
.030"
|
±.00025"
|
ANSI
|
2.75"
|
綠色
|
|
2011246
|
D5M
|
.075"
|
.0005 英寸
|
0-15-0
|
.030"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011247
|
D5M-RC
|
.075"
|
.0005 英寸
|
0-30
|
.030"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011250
|
D6K
|
.100"
|
.0005 英寸
|
0-20-0
|
.040"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011251
|
D6K-RC
|
.100"
|
.0005 英寸
|
0-40
|
.040"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011254
|
D6Q
|
.100"
|
.001 英寸
|
0-20-0
|
.040"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011255
|
D6Q-RC
|
.100"
|
.001 英寸
|
0-40
|
.040"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011258
|
D7I
|
.125"
|
.0005 英寸
|
0-25-0
|
.050"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011259
|
D7I-RC
|
.125"
|
.0005 英寸
|
0-50
|
.050"
|
±.0005"
|
ANSI
|
2.75"
|
綠色
|
|
2011262
|
D7O
|
.125"
|
.001 英寸
|
0-25-0
|
.050"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011263
|
D7O-RC
|
.125"
|
.001 英寸
|
0-50
|
.050"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011266
|
D8I
|
.250"
|
.001 英寸
|
0-50-0
|
.100"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
|
2011267
|
D8I-RC
|
.250"
|
.001 英寸
|
0-100
|
.100"
|
±.001"
|
ANSI
|
2.75"
|
綠色
|
Mahr Federal Q型(公制)：
|
訂單號
|
模型
|
測量范圍 (mm)
|
讀數_mm
|
度盤面類型
|
每轉范圍 (mm)
|
規范
|
分度直徑
|
度盤顏色
|
|
2011867
|
Q1I
|
0.5 mm
|
0.002 mm
|
0-10-0
|
0.2 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011868
|
Q1I-RC
|
0.5 mm
|
0.002 mm
|
0-20
|
0.2 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011871
|
Q3I
|
1.25 mm
|
0.005 mm
|
0-25-0
|
0.5 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011872
|
Q3I-RC
|
1.25 mm
|
0.005 mm
|
0-50
|
0.5 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011875
|
Q6I
|
2.5 mm
|
0.01 mm
|
0-50-0
|
1 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011876
|
Q6I-RC
|
2.5 mm
|
0.01 mm
|
0-100
|
1 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011879
|
Q8I
|
5 mm
|
0.02 mm
|
0-100-0
|
2 mm
|
ANSI
|
70 mm
|
黃色
|
|
2011880
|
Q8I-RC
|
5 mm
|
0.02 mm
|
0-200
|
2 mm
|
ANSI
|
70 mm
|
黃色
|
