品牌：美國ge通用電氣
|
型號：dm5e
|
產地類別：進口
|
類別：超聲波測厚儀
|
類型：手持式
|
測量范圍：取決于探頭和材質
|
|

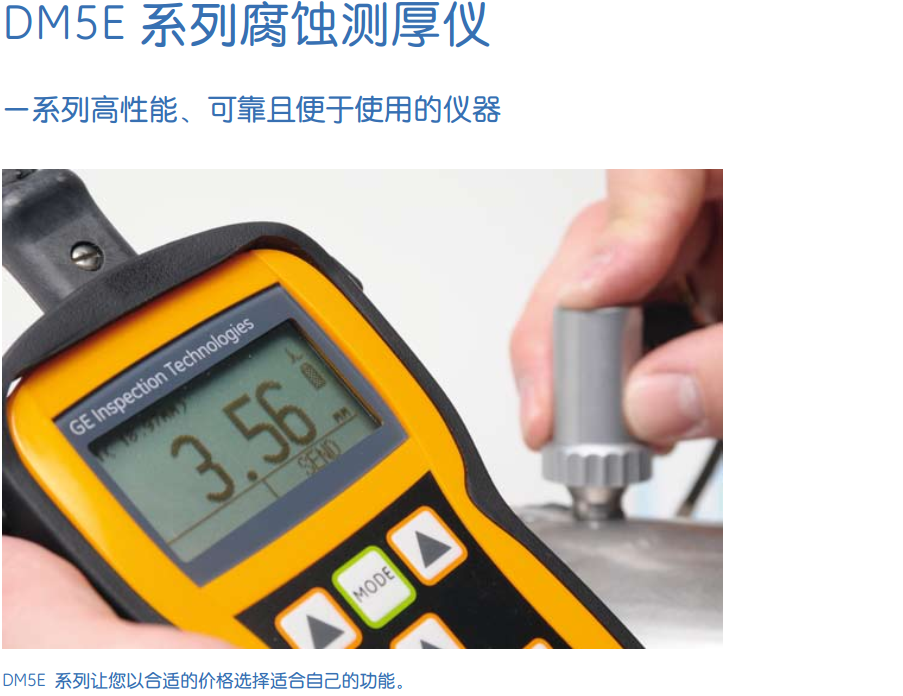

DM5E 系列
GE傳感與檢測科技一系列高性能、可靠且便于使用的儀器DM5E 系列腐蝕測厚儀,DM5E 系列讓您以合適的價格選擇適合自己的功能。DM5E 系列是GE傳感與檢測科技推出的新一代便攜式腐蝕監測測厚儀。它大大改進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定性和可重復性。它可在惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。
|
三種級別
DM5E 系列有三種型號，提供三個級別的功能：
? DM5E Basic
? DM5E
? DM5E DL
DM5E Basic
DM5E BasicDM5E Basic 的堅固外殼是所有型號的通用外殼。它采用人機工程學設計，包括連續工作60 小時的A蓄電池在內，重量?jī)H為223g。這種基本型號符合EN 15317 的規范，具有LCD數據顯示功能，該顯示在一切照明條件下均背光可見。儀器操作由一只手通過用戶友好型界面完成。該設備是一種密封、水密且防塵的薄膜式鍵盤，配有非常少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀。這種基本機型融合了包括*小/*大值捕獲、 B-Scan（B掃描）生成、報警以及差動厚度測量等多種功能，實現了測量厚度與標稱厚度的快速比較。
|
|
DM5E：
DM5E 融入了 DM5E Basic 的所有功能，同時提供DUALMULTI操作模式。該工作模式已運用于GE先前的腐蝕測厚儀，在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時間和成本。用戶可以在現場將DM5E Basic 升級到DM5E。
DM5E DL:

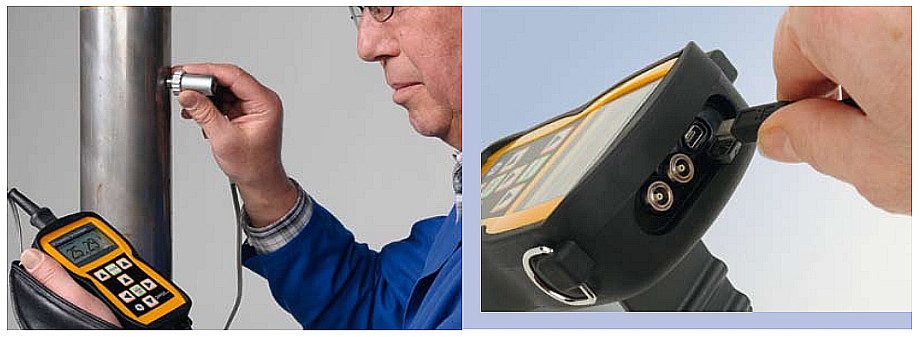

DM5E DL 與 DM5E 相似，只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸?shù)絺€(gè)人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字?jǐn)?shù)據直接通過鍵盤輸入。基本和標準型都可在現場升級為 DL 型。
|
?用戶友好型操作員界面：
所有型號的 DM5E 均具有相同的用戶友好型操作員鍵盤界面。該界面具有一個中央模式鍵、一個校準/開關鍵、兩個用于激活和設置功能控制的功能方向鍵，以及四個用于調整參數值和瀏覽直觀單級菜單的方向鍵。通過鍵盤可以訪問儀器的所有校準、設置以及測量顯示模式。使用 DL 型時，用戶可以通過文件顯示模式在文件中創建和存儲厚度讀數。所有校準均通過菜單完成，操作員將被指導進行各步操作。配有一個內置校準提示儀，可以將其設置為在規定的測量次數或給定的時間段后提示用戶進行校準。
?透過涂層測量厚度：
DM5E 和 DM5E DL 都能進行 Dual Multi 測量（穿過涂層測量）。實際上，要進行厚度測量的所有組件和結構都將帶有某種保護涂層。使用傳統方法進行測量時，這些涂層（包括油漆）大大增加了底層金屬厚壁測量的誤差。此外，去除涂層以及以后再加上涂層也會花費相當多的成本和時間。使用經過現場驗證的 Dual Multi功能就無需去除任何保護涂層。它只需要選擇 Dual Multi 模式，將探頭放在相應位置進行測量。
?新型高性能探頭：
現已針對 DM5E 系列開發出一套新型的超聲波探頭，使儀器即使在很高的溫度下工作也具有很好的性能 。DA5xx系列符合歐標EN15317，其包括一個通用的 5 MHz 標準探頭、一個高穿透性的 2MHz 探頭，以及一個 7.5MHz Fingertip（指尖）探頭。新開發的 5MHz 高溫探頭的工作溫度范圍為 -10°C 到 +204°C（探頭標準工作溫度為 70°C ）。

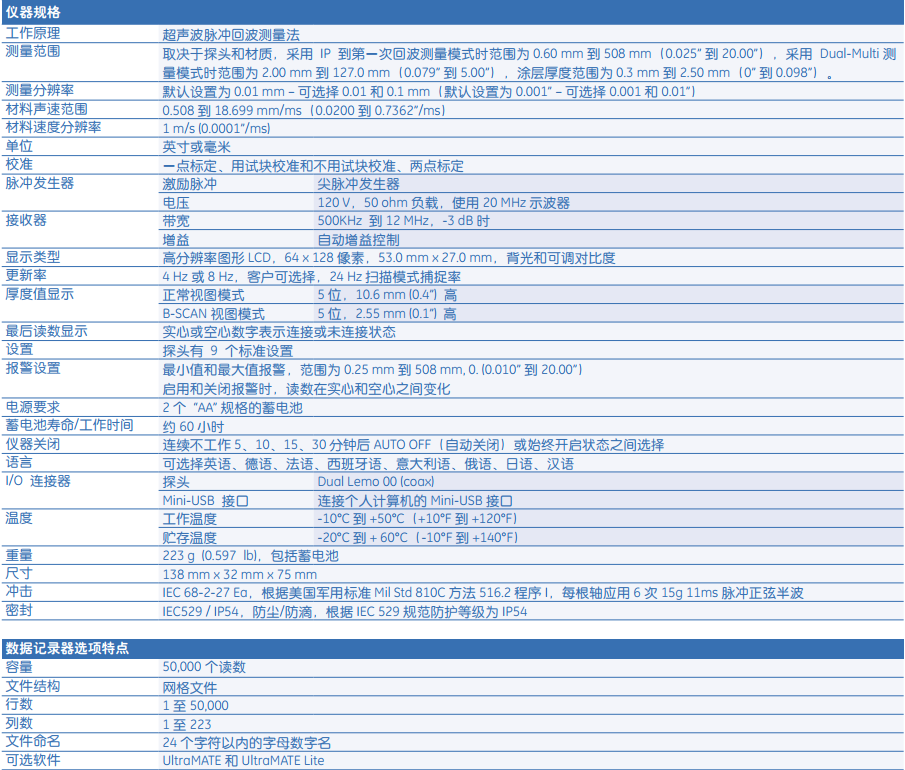

美國GE檢測科技超聲波測厚儀DM5E技術參數
|
|
工作原理
|
超聲波脈沖回波法
|
|
測量模式
|
取決于探頭和材料，在始脈沖和一次底波的測量模式下，0.60毫米到508毫米（0.025英寸到20.00英寸）；在雙層測量模式下，2.00毫米到127.0毫米
|
|
測量分辨率
|
0.01毫米默認 - 可選0.01，0.1毫米（0.001英寸默認 - 可選擇0.001，0.01英寸）
|
|
材料聲速范圍
|
0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒）
|
|
分辨率
|
1米/秒（0.0001英寸/毫秒）
|
|
校準
|
單點校準、用試塊校準和不用試塊校準、兩點校準
|
|
脈沖發生器
|
激勵脈沖： 尖脈沖發生器
電壓：120伏加載到50歐姆負載，使用20兆赫示波器
|
|
接收器
|
帶寬500千赫到12兆赫@ -3dB
增益自動增益控制
|
|
顯示屏類型
|
高分辨率圖形液晶顯示屏，64×128像素，53.0毫米×27.0毫米，背光和對比度可調
|
|
厚度值顯示
|
標準查看模式為5位數字，高10.6毫米（0.4英寸）
B-掃描查看模式為5位數字，高2.55毫米（0.1英寸）
|
|
電源要求
|
2 節“AA”電池
|
|
語言
|
可選擇英語、德語、法語、西班牙語、意大利語、俄語、日語和中文
|
|
溫度
|
工作溫度 -10°C 到 +50°C (+10°F 到 +120°F)
存儲溫度 -20°C 到 +60°C (-10°F 到 +140°F)
|
|
重量
|
223克（0.597磅）含電池
|
|
密封
|
IEC529/IP54,防塵/防滴水，依據IEC 529對IP54分類的規定
|

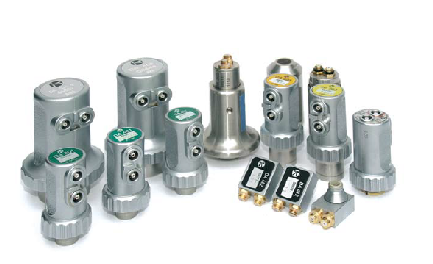

DM5E超聲波測厚儀常用探頭技術數據
|
|
名稱
|
標準探頭
|
超厚探頭
|
超薄小管徑探頭
|
高溫探頭
|
|
型號
|
DA501
|
DA503
|
DA512
|
DA509
|
|
界面回波測量范圍
|
1.0～200mm
|
5.0～300mm
|
0.6～60mm
|
20℃時1.0～125mm
204℃時1.3～25.4mm
|
|
回波回波測量范圍
|
3.0～100mm
|
10～150mm
|
3.0～25mm
|
|
|
頻率
|
5MHz
|
2MHz
|
7.5MHz
|
5MHz
|
|
探頭接觸直徑
|
12mm
|
16.1mm
|
7.5mm
|
12.7mm
|
|
連續測量工作溫度
|
-10～70℃
|
-10～70℃
|
-20～70℃
|
-20～204℃
|
|
標準配置
|
數據記錄器選項特點
|
|
主機、DA501EN探頭
KBA533導線
耦合劑、兩節5號電池
USB連接線(僅DM5EDL)、儀器軟包
中英文說明書(光盤)
出廠證書、儀器箱
|
容量 50,000 個讀數
文件結構 網格文件
行數 1 至 50,000
列數 1 至 223
文件命名 24 個字符以內的字母數字名
可選軟件 UltraMATE 和 UltraMATE Lite
|
