Magna-Mike 8600瓶壁測厚儀應用技術

Magna-Mike 8600是一款利用簡單的磁法對非鐵性材料進行可靠且重復性很高的厚度測量的便攜式測厚儀

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂
立即留言


聯系人：朱盛

聯系電話：021-58951071

手機號：15921165535

郵箱：814294500@qq.com

工作時間：09:00-17:45

    Magna-Mike 8600是一款利用簡單的磁法對非鐵性材料進行可靠且重復性很高的厚度測量的便攜式測厚儀。Magna-Mike儀器的操作非常簡單。測量時，在被測材料的一側按住或移動磁探頭，在材料的另一側放上或在容器里放入一個小目標鋼珠（或目標圓盤、目標鋼線）。探頭的霍爾效應傳感器測量探頭端部到目標鋼珠的距離。測出的距離即刻被作為厚度讀數以容易辨讀的數字形式顯示在屏幕上。



    Magna-Mike 8600霍爾效應測厚儀應用技術

    應用

    塑料瓶、玻璃瓶及包裝容器
            在測量塑料容器厚度的應用中，用戶只需簡單地將小目標鋼珠放入容器中。貼附于容器外側的磁探頭便會吸引目標鋼珠。探頭在容器外表面或關鍵性的圓角處移動時，小鋼珠也會隨著探頭移動。在*小模式下，測厚儀將連續顯示出當前厚度值和*小厚度值。


    汽車中的撕裂接縫
            Magna-Mike 8600在與標準探頭、兩個目標圓盤的一個圓盤，及一個可替換鑿尖型防磨帽配套使用時，可完美地適用于大多數汽車撕裂接縫的檢測應用，因為這類測量需要在細小的通道或凹槽中進行。
    航空航天及其它領域中的應用


            Magna-Mike已被成功地應用于航空航天領域的質量控制程序中，對由復合材料及非鐵性材料制成的航空航天器的各個部件進行測量。目標鋼線可被插入到渦輪葉片的冷卻孔中，而較大的磁性目標鋼珠可用于測量厚達25.4毫米的噴氣式引擎。

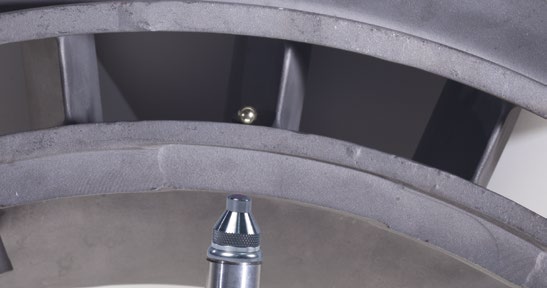

    對24.1毫米的航天器鑄件進行測量

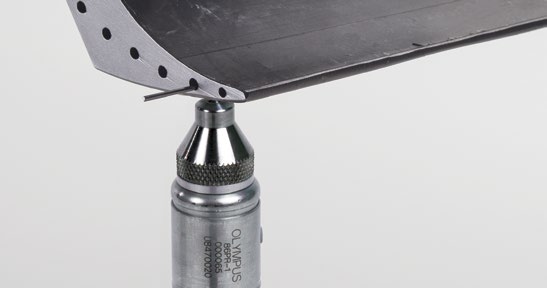

    		 使用目標鋼線對渦輪葉片進行測量

    對24.1毫米的航天器鑄件進行測量

    使用目標鋼線對渦輪葉片進行測量


    新添特性：

    ■三種堅固耐用的新型探頭設計：
        --平直型、直角型和薄型關節式
    ■可更換防磨端
        --標準型、鑿尖型及加強型防磨端（僅用于86PR-1和86PR-2）
    ■更多的目標選擇
        --4.76毫米和6.35毫米的目標磁珠
        --直徑為1.14毫米和0.66毫米的鋼線目標
    ■更大的厚度測量范圍，可達25.4毫米
    ■更大的彩色VGA顯示
    ■RS-232、USB和VGA輸出
    ■快速測量更新率：60 Hz
    ■容量擴充了的字母數字式數據記錄器



    		■保存校準文件，并可調用所存儲的校準文件
    ■可將文件以.txt和CSV格式導出到microSD卡中
    ■新附件盒（校準盒）
          --標準試塊，厚度可達9.1毫米
          --擴展的范圍，可達25.4毫米
          --圓盤目標盒
          --鋼線目標盒
          --薄型探頭盒

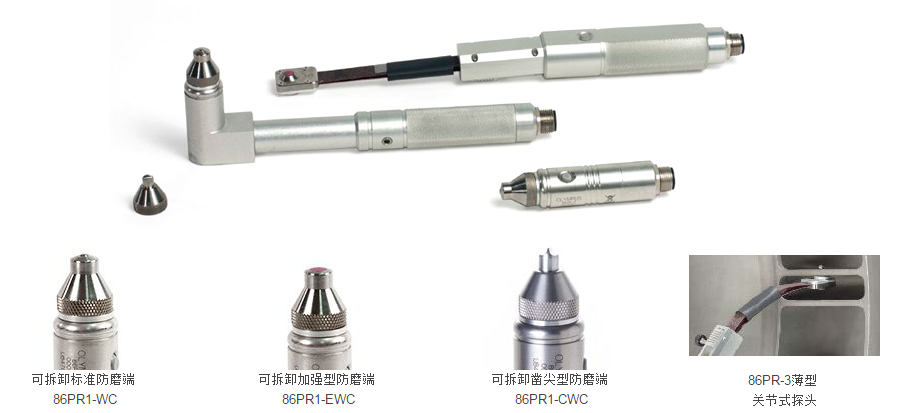

    三種新型探頭設計

    Magna-Mike提供平直型、直角型和薄型關節式三種磁性探頭。86PR-1和86-PR2探頭配有可替換防磨端，從而加強了探頭的耐久性，降低了更換探頭的費用。測量的厚度范圍在0.001毫米到25.4毫米之間,Magna-Mike為用戶提供了更多的目標選項，以加強儀器的測量性能。



    三種新型探頭設計


    測量的厚度范圍在0.001毫米到25.4毫米之間

    Magna-Mike為用戶提供了更多的目標選項，以加強儀器的測量性能。

    目標 *小厚度 *大厚度 精度
    基本校準 多點校準
    86PR-1和86PR-2


    1.58毫米鋼珠（80TB1） 0.001毫米 2.03毫米 4% 3%
    3.17毫米鋼珠（80TB2） 0.001毫米 6.1毫米 4% 2%
    3/16英寸（4.76毫米）鋼珠（80TB3） 0.001毫米 9.1毫米 3% 1%
    6.35毫米鋼珠（80TB4） 0.001毫米 9.1毫米 3% 1%
    4.76毫米磁珠（86TBM3） 4.06毫米 19.05毫米 3% 1%
    6.35毫米磁珠（86TBM4） 4.06毫米 25.4毫米 3% 1%
    12.7毫米平沿圓盤（80TD1） 0.001毫米 9.1毫米 3% 2%
    6.35毫米V型沿圓盤（80TD2） 0.001毫米 6.0毫米 3% 2%
    1.14毫米直徑鋼線（86TW1） 0.001毫米 12.7毫米 3% 2%
    0.66毫米直徑鋼線（86TW2） 0.001毫米 6.1毫米

    新型86PR-3薄型關節式探頭


    1.58毫米鋼珠（80TB1） 0.001毫米 2.0毫米 4% 3%
    3.17毫米鋼珠（80TB2） 0.001毫米 4.1毫米 4% 2%
    0.66毫米直徑鋼線（86TW2） 0.001毫米 4.1毫米 3% 2%

    注釋：86PR-1和86PR-2探頭的測量公差 = [（精度 × 厚度） + 0.0003毫米]；86PR-3探頭的測量公差 = [（精度 × 厚度） + 0.0025毫米)]


一般規格 總體尺寸 236 mm x 167 mm x 70 mm
（9.3 in. x 6.57 in. x 2.76 in.）
重量 1.68公斤，包括鋰離子電池
鍵盤 英文、日文、中文、國際符號
語言 英語、西班牙語、法語、德語、日語、漢語、葡萄牙語、瑞典語、挪威語、荷蘭語、波蘭語、俄語、匈牙利語、捷克語及意大利語
數據存儲 機載2 GB MicroSD卡和可插拔的2 GB MicroSD卡
電池供電時間（可選） 16小時（鋰離子)
電源要求 AC主電源：100 VAC～120 VAC、200 VAC～240 VAC
顯示器類型 全色VGA（640 x 480像素）透反彩色LCD
顯示屏尺寸（寬 x 高，對角線） 117 mm x 89 mm, 146 mm
（4.62 in. x 3.49 in., 5.76 in.）
最小/最大采集模式 以60 Hz速率進行采集
顯示刷新率 4 Hz、8 Hz、16 Hz及20 Hz
報警 高報警和低報警
分辨率 0.1 mm（0.01 in.）、0.01 mm（0.001 in.）、0.001 mm（0.0001 in.）（取決于厚度范圍）
數據記錄器 基于文件的內置字母數字數據記錄器
探頭 86PR-1 標準平直型探頭，長82.30毫米，直徑為18.62毫米
86PR-2 頭部為直角的探頭，58.84毫米 x 18.62毫米，長度為178.57毫米
86PR-3 薄型關節式探頭，長度為241.3毫米
環境測試 防震動測試 通過了美軍標準MIL-STD-810G方法514.6程序I中規定的測試。
防墜落測試 通過了美軍標準MIL-STD-810G方法516.6程序IV中規定的測試
防撞擊測試 通過了美軍標準MIL-STD-810G方法516.6程序I中規定的測試。
設計符合IP67標準 是
輸入/輸出 USB USB 2.0外圍設備端口
RS-232 有
存儲卡 最大容量：2 GB可插拔MicroSD存儲卡
視頻輸出 VGA輸出標準
腳踏開關（可選） 可編程（保存、發送、測量或快速校準）
工作溫度 -10 °C～50 °C


標準套裝件

選擇探頭和探頭架（平直型、直角型或薄型）：

  • 86PR-1 (U8470020)：標準探頭，其中包括
    86PRS1 (U8771043)：由兩部分組合而成的探頭架。
  • 86PR-2 (U8470028)：直角型探頭，其中包括
    86PRS (U8771044)：由兩部分組合而成的直角探頭架。
  • 86PR-3s (Q7800004)：薄型探頭，其中包括
    86PRS3 (Q7800006) ：由兩部分組合而成的薄型探頭架。
  • 86PC (U8801410)：用于86PR-1和86PR-2的探頭線纜。
  • WinXL (U8774010)：連接Excel的接口程序。

可從下面項目中選擇一種：

  • 86ACC-KIT (U8771068)：標準校準盒，
    86ACC-ER-KIT (U8771069)：擴展范圍的校準盒，或者
    86ACC-PR3-KIT (Q7800005)：薄型校準盒。
  • EP-MCA：外接電源，帶充電器。
  • 8600-MAN-CD (U8778535)：存有說明手冊的CD（所有語言）。
  • 600-TC (U8780294)：塑料攜帶箱
  • 可從下面項目中選擇一種：
  • 600-C-RS232-5 (U8780299)：RS-232線纜
  • EPLTC-C-USB-A-6 (U8840031)：USB線纜

選購附件

  • 86PR-3 (Q7800004)：薄型關節式探頭
  • 600-C-VGA-5 (U8780298)：VGA輸出線纜
  • 600-BAT-L-3 (U8051431)：充電鋰離子電池
  • 85FSW (U8780127)：遠程腳踏開關
  • 86PR-2 (U8470028)：直角型探頭
  • 86PRS2 (U8771044)：用于86PR-2的由兩部分組合而成的探頭架
  • 86PCC (U8780323)：用于86PR-1和86PR-2的盤繞線纜
  • 86PR1-WC (U8780324)：用于86PR-1和86PR-2探頭的可更換防磨端
  • 86PR1-CWC (U8780326)：用于86PR-1和86PR-2探頭的鑿尖型防磨端
  • 86PR1-EWC (U8780344)：用于86PR-1和86PR-2探頭的加強型防磨端
  • 80TB1 (U8771030)：目標鋼珠，1.58毫米
  • 80TB2 (U8771031)：目標鋼珠，3.17毫米
  • 80TB3 (U8771032)：目標鋼珠，4.76毫米
  • 80TB4 (U8771022)：目標鋼珠，6.35毫米
  • 80TD1 (U8771034)：目標圓盤，平沿
  • 80TD2 (U8771035)：目標圓盤，V型沿
  • 86TBM3 (U8771039)：目標磁珠，4.76毫米
  • 86TBM4 (U8771040)：目標磁珠，6.35毫米
  • 86TW1 (U8771041)：目標鋼線，直徑為1.14毫米
  • 86ACC-ER-KIT (U8771069)：擴展校準盒
  • 86ACC-W-KIT (U8771070)：鋼線目標校準盒
  • 86ACC-D-KIT (U8771071)：圓盤目標校準盒
  • 86ACC-PR3-KIT (Q7800005)：薄型探頭校準盒
  • 80CAL-NIS (U8771011)：可追溯到NIST的標準校準試塊（一套6個）
