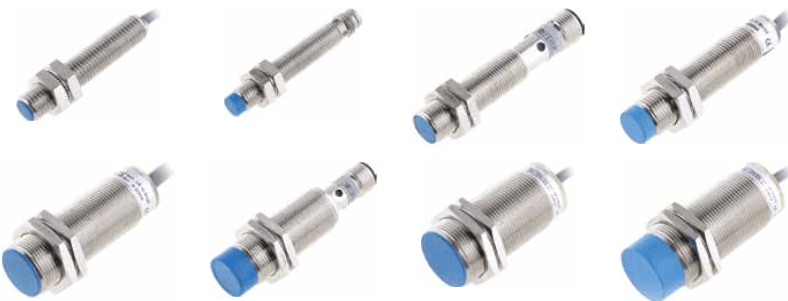

Bulletin 872CEZ 感應式接近傳感器是一種獨 立的通用固態設備，主要用于檢測是否存在鐵質和非鐵質金屬物體(在不接觸它們的情況下)。這種開關的主體部分由塑料檢測面以及不銹鋼(8 mm)或鍍鎳銅合金(12、18和30 mm)柱體組成。符合IP67(IEC529)外殼標準。 裝在柱體外殼中的電路可以免受撞擊、振動和污染的影響。所有型號都配有360° 可視LED。 當LED指示燈亮起的時候，電纜型號的半透明端蓋將會發出幾乎可從任意角度看到的光?？焖贁嚅_型號配有一個4檢查孔LED.大大提高了各角度的可視性。除了能夠簡化安裝外，這種360°可視性還有 助于故障處理。這些傳感器的直徑大小為8、12、18和30 mm。連接選件包括PVC電纜護套、微型和pico快速斷開連接器。雙線和三線式直流電纜型傳感器提供2m的PVC電纜。
特性：
? 螺紋不銹鋼(8 mm)或鍍鎳銅合金(12、 18和30 mm)柱體
? 360°可視 LED
? 電纜或快速斷開式
? 短路、過載和反極性保護
? 獲得CE標志，符合所有適用指令
|
特性
? 3線制運行
? 3芯PVC電纜護套
? 用于pico 型和微型連接器的3針或4針連接
? 提供2m長的PVC電纜
? 10..-30V DC
? 常開或常閉
? 反極性、短路和過載保護
? 獲得CE標志，符合所有適用指令
|
技術參數：
|
負載電流
|
<150mA(8mm)和<200mA(12、18和30mm)
|
|
漏電流
|
< 0.1 mA
|
|
工作電壓
|
10.--30V DC
|
|
電壓降
|
< 2.5V
|
|
可重復性.
|
<3%
|
|
滯值
|
1--20%
|
|
防護類型
|
反極性、短路和過載
|
|
認證
|
獲得CE標志.符合所有適用指令
|
|
外殼防護等級
|
IP67 (IEC 529)
|
|
外殼材料
|
柱體:不銹鋼 (8 mm)和鍍鎳銅合金(12. 18和30
mm) ;
表面: PA66 (8 mm)和PBT+GF20%
(12. 18和30 mm) .
|
|
連接
|
電纜(PVC):
2 m(6.5 ft)長
8 mm: 3芯.0.14 mm2, (直徑3.0 mm)
12 mm: 3芯。0.30 mm2 (直徑3.9 mm)
18 mm: 3芯。0.34 mm2 (直徑5.2 mm)
快速斷開:4針微型
3針pico
|
|
LED
|
黃色:輸出通電.360°可視
|
|
工作溫度[C (F)]
|
30 g.1 ms
|
|
抗沖擊性
|
|
|
抗振性
|
55H，1mm振幅
|
產品選型
|
柱體直徑[mm]
|
額定檢測距離
[mm (in.)]
|
屏蔽
|
輸出組態
|
開關頻率[Hz]
|
目錄號
|
|
電纜類型
|
微型QD型
|
Pico QD型
|
|
8
|
1.5 (0.06)
|
是
|
常開
|
NPN
|
2000
|
872CEZ-D1NN8-E2
|
|
872CEZ-D1NN8-P3
|
|
PNP
|
872CEZ-D1NP8-E2
|
|
872CEZ-D1NP8-P3
|
|
常閉
|
NPN
|
872CEZ-D1CN8-E2
|
|
872CEZ-D1CN8-P3
|
|
PNP
|
872CEZ-D1CP8-E2
|
|
872CEZ-D1CP8-P3
|
|
2 (0.08)
|
否
|
常開
|
NPN
|
1500
|
872CEZ-D2NN8-E2
|
|
872CEZ-D2NN8-P3
|
|
PNP
|
872CEZ-D2NP8-E2
|
|
872CEZ-D2NP8-P3
|
|
常閉
|
NPN
|
872CEZ-D2CN8-E2
|
|
872CEZ-D2CN8-P3
|
|
PNP
|
872CEZ-D2CP8-E2
|
|
872CEZ-D2CP8-P3
|
|
12
|
2 (0.08)
|
是
|
常開
|
NPN
|
1500
|
872CEZ-D2NN12-E2
|
872C EZ-D2NN12-D4
|
|
|
PNP
|
872CEZ-D2NP12-E2
|
872CEZ-D2NP12-D4
|
|
|
常閉
|
NPN
|
872CEZ-D2CN12-E2
|
872CEZ-D2CN12-D4
|
|
|
PNP
|
872CEZ-D2CP12-E2
|
872CEZ-D2CP12-D4
|
|
|
4 (0.16)
|
否
|
常開
|
NPN
|
1000
|
872CEZ-D4NN12-E2
|
872CEZ-D4NN12-D4
|
|
|
PNP
|
872CEZ-D4NP12-E2
|
872C EZ-D4NP12-D4
|
|
|
常閉
|
NPN
|
872CEZ-D4CN12-E2
|
872CEZ-D4CN12-D4
|
|
|
PNP
|
872CEZ-D4CP12-E2
|
872CEZ-D4CP12-D4
|
|
|
18
|
5 (0.20
|
是
|
常開
|
NPN
|
1000
|
872CEZ-D5NN18-E2
|
872C EZ-D5NN1 8-D4
|
|
|
PNP
|
872CEZ-D5NP18-E2
|
872CEZ-D5NP18-D4
|
|
|
常閉
|
NPN
|
872CEZ-D5CN18-E2
|
872CEZ-D5CN18-D4
|
|
|
PNP
|
872CEZ-D5CP18-E2
|
872CEZ-D5CP18-D4
|
|
|
8 (0.31 )
|
否
|
常開
|
NPN
|
800
|
872CEZ-D8NN18-E2
|
872C EZ-D8NN18-D4
|
|
|
PNP
|
872CEZ-D8NP18-E2
|
872CEZ-D8NP18-D4
|
|
|
常閉
|
NPN
|
872CEZ-D8CN18-E2
|
872CEZ-D8CN18-D4
|
|
|
PNP
|
872CEZ-D8CP18-E2
|
872CEZ-D8CP18-D4
|
|
|
30
|
10 (0.39
|
是
|
常開
|
NPN
|
500
|
872CEZ-D10NN30-E2
|
872CEZ-D10NN30-D4
|
|
|
PNP
|
872CEZ-D10NP30-E2
|
872CEZ-D10NP30-D4
|
|
|
常閉
|
NPN
|
872CEZ-D10CN30-E2
|
872CEZ-D10CN30-D4
|
|
|
PNP
|
872CEZ-D10CP30-E2
|
872CEZ-D10CP30-D4
|
|
|
15 (0.59)
|
否
|
常開
|
NPN
|
300
|
872CEZ-D1 5NN30-E2
|
872CEZ-D1 5NN30-D4
|
|
|
PNP
|
872CEZ-D15NP30-E2
|
872CEZ-D1 5NP30-D4
|
|
|
常閉
|
NPN
|
872CEZ-D15CN30-E2
|
872C EZ-D15CN30-D4
|
|
|
PNP
|
872CEZ-D15CP30-E2
|
872CEZ-D1 5CP30-D4
|
|

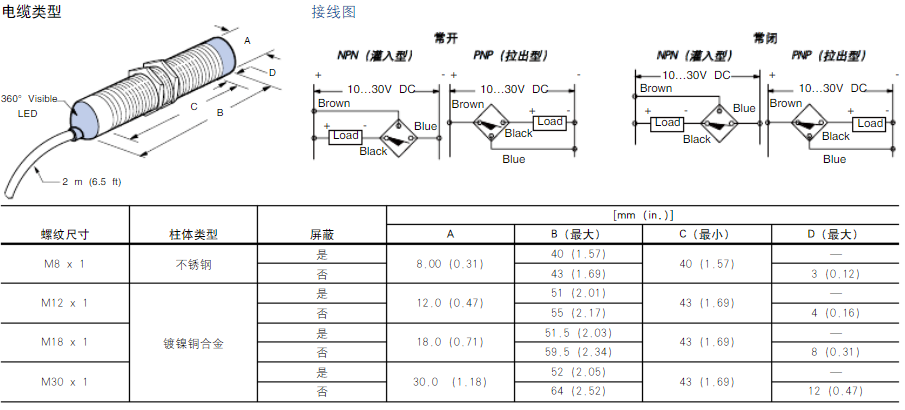

近似尺寸
所示尺寸以mm (in) 為單位。以下尺寸不適合用作安裝尺寸，
