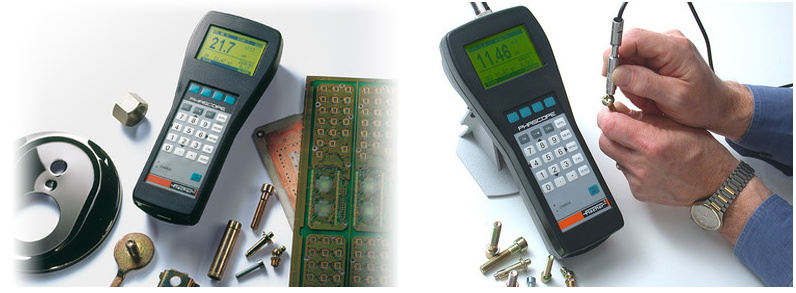

PHASCOPE PMP10是一款根據相位感度渦流方法快速，簡便和現場的測量鍍層厚度的手提式儀器。 通過選擇合適的測量探頭，甚至可以達到非接觸式的測量。取決于不同的測量探頭，儀器可以工作在60 kHz，240 kHz或1.25 MHz的頻率上。PHASCOPE PMP10通過相敏測量技術對鋼上的鎳、鋅或銅鍍層厚度進行準確測量，甚至可在粗糙表面上進行測量。還可使用 PHASCOPE PMP10 DUPLEX ，同時測量鍍鋅鋼板上的油漆層和鍍鋅層。德國FISCHER菲希爾PHASCOPE PMP10測厚儀手持式儀器，用于測量PC板和電鍍表面的涂層厚度，PMP10 采用相位敏感測量技術，適用于測量粗糙底材上的涂鍍層厚度或鋼上的鍍鎳層厚度。對于汽車行業，必須測量鋁或鍍鋅鋼板上油漆涂層厚度，PMP10 特別適用于電鍍或電路板行業，可用于檢查各種底材上的導電鍍層。

特性一覽：     ?  通過相敏測量技術對鋼上的鎳、鋅或銅鍍層厚度進行測量     ?  甚至可在粗糙表面上進行測量     ?  使用 DUPLEX ，同時測量鍍鋅鋼板上的油漆層和鍍鋅層     ?  使用 Fischer DataCenter 軟件輕松進行測量值的后續處理     ?  穩固的手持式測量設備，用于直接現場測試 應用如下：     ?  鋼上的鎳鍍層、鐵或青銅上的銅鍍層     ?  非導電底材上的非鐵磁性金屬鍍層，例如電路板上的銅鍍層     ?  鋼上的熱噴鋁 (TSA) 涂層     ?  特別適用于曲面、凸形與凹形測量位置以及粗糙表面的測量     ?  配有用于電路板中的層間連接孔的特殊探頭     ?  非鐵磁性金屬、鐵或鋼上的微米級涂鍍層     ?   由單層涂鍍層構成的微米級多層系統

測量原理及應用

￢原理：相敏渦流法在測量螺釘，螺母和螺栓等小物體時具有很大優勢，因?yàn)楸粶y零件的幾何形狀對測量本身的影響很?。杭词勾植诒砻嬉部梢杂肞HASCOPE PMP10。 這種方法也可以進行非接觸式測量; 例如，可以測量電路板上銅鍍層的厚度，而不考慮保護漆涂層。

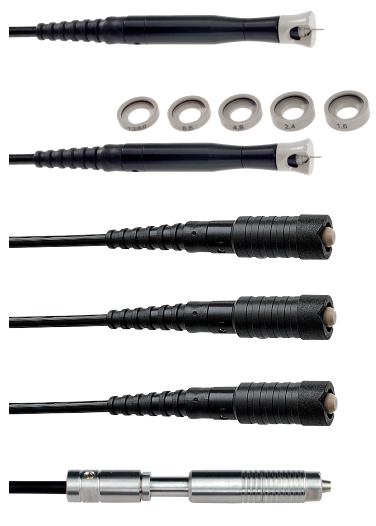

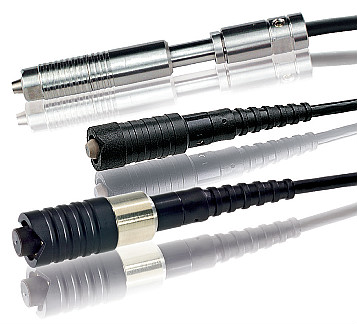

可選探頭及應用

1，配合測量探頭ESL080B測量線路板上孔內的銅壁厚度。
    ESL080是一個針尖形狀的測量探頭，測量時需要插入通孔內 。 一個外部的金屬護套保護測量線圈不受腐蝕和機械損壞。這一獲得**的測量探頭設計為感應出的渦流是沿著銅套管的縱向軸流動的。這樣銅板層的直徑就對測量沒有影響，環形圈的尺寸也只有很小的影響。PHASCOPE PMP10用于印刷線路板上的校準需要一塊銅基準板以及校準板。數據能夠在選配的打印機上輸出。（如上圖片）。訂貨編號：603-802，測量精度：3%，測量范圍：5 ～ 80 um，孔徑范圍：￠ 0.8 ～ 2.0 mm，板厚范圍：0.5 ～ 2.5 mm
2，配合測量探頭ESD20Cu測量印刷線路板上表面銅箔的厚度。
    此探頭特點是能隔著油墨測試表面銅的厚度（僅限于單、雙面板）。
    測量頻率工作在60 kHz或240 kHz上，允許根據當前的應用選擇***頻率。訂貨編號：603-417，測量范圍：1-270 um
3，配合ESD2.4測量頭便可以測量細小的五金零件鐵上鍍鋅的厚度。
    此探頭專為測試螺絲等細小工件而設計。訂貨編號：603-416，測量范圍：1-100 um
4，配合測量探頭ESD20Ni測量鋼或鐵部件上的電鍍鎳層。
    可以根據鎳層的厚度范圍選擇兩種不同的測量頻率（60 kHz或者 240 kHz）。訂貨編號：測量范圍：1-100 um
5，配合測量探頭ESD20Zn測量鋅，銅，鋁等鍍層在鋼或鐵上的厚度。
    尤其適合于在粗糙的表面測量。采用相位感度渦流方法允許非接觸式的測量，例如對于引線的測量。
    訂貨編號：603-416，測量范圍：1-100 um

軟件＜FISCHER DataCenter＞：

FISCHER DataCenter軟件是一個功能強大的工具，可以為PHASCOPE?PMP10提供快速簡便的數據傳輸，同時還提供豐富的質量控制圖形顯示和統計分析功能：統計過程控制圖，累積頻率圖和Fischer自己的 FDD?（工廠診斷圖）。 內置的報告編輯器使得測量數據可以被方便地處理，存檔并作為單獨的檢測報告打印出來。

功能如下：     ? 廣泛的評估和統計功能     ? 離群值控制和公差監視選項     ? 多種語言可供選擇     ? 電池和/或通過插入式充電器連續運行（隨附）     ? 最多存儲2萬個讀數     ? 通過RS232接口進行數據傳輸

探頭	型號	測量范圍	應用
	ESL080	5-100μm	測量直徑范圍為0.8–2毫米的PCB通孔中的銅厚度。
	ESL08V	5-80μm	測量PCB通孔中的銅厚度，特別是在厚PC板上。
	ESD20Cu	1-270μm	測量pc板上鍍銅厚度
	ESD20Zn	1-200 μm (Cu/Fe) 2-200 μm (Zn/Fe)	測量鐵磁性基底上的非鐵磁性涂層，例如鋅/鐵或銅/鐵。 不考慮粗糙表面或保護漆。 低導電率的非鐵磁性基材上具有高導電性的非鐵磁性涂層， 例如銅/黃銅
	ESD20Ni	2-100 μm Ni/Fe (60 kHz) or 1-50 μm Ni/Fe (240 kHz	測量鋼或鐵部件上的電鍍鎳層。 不考慮粗糙表面或保護漆。
	ESD2.4	1-150μm	測量鐵磁性基材上的非鐵磁性涂層，（鋅/鐵或銅/鐵）。 不考慮粗糙表面或保護漆。特別適合小型零件，因?yàn)樘筋^很小
