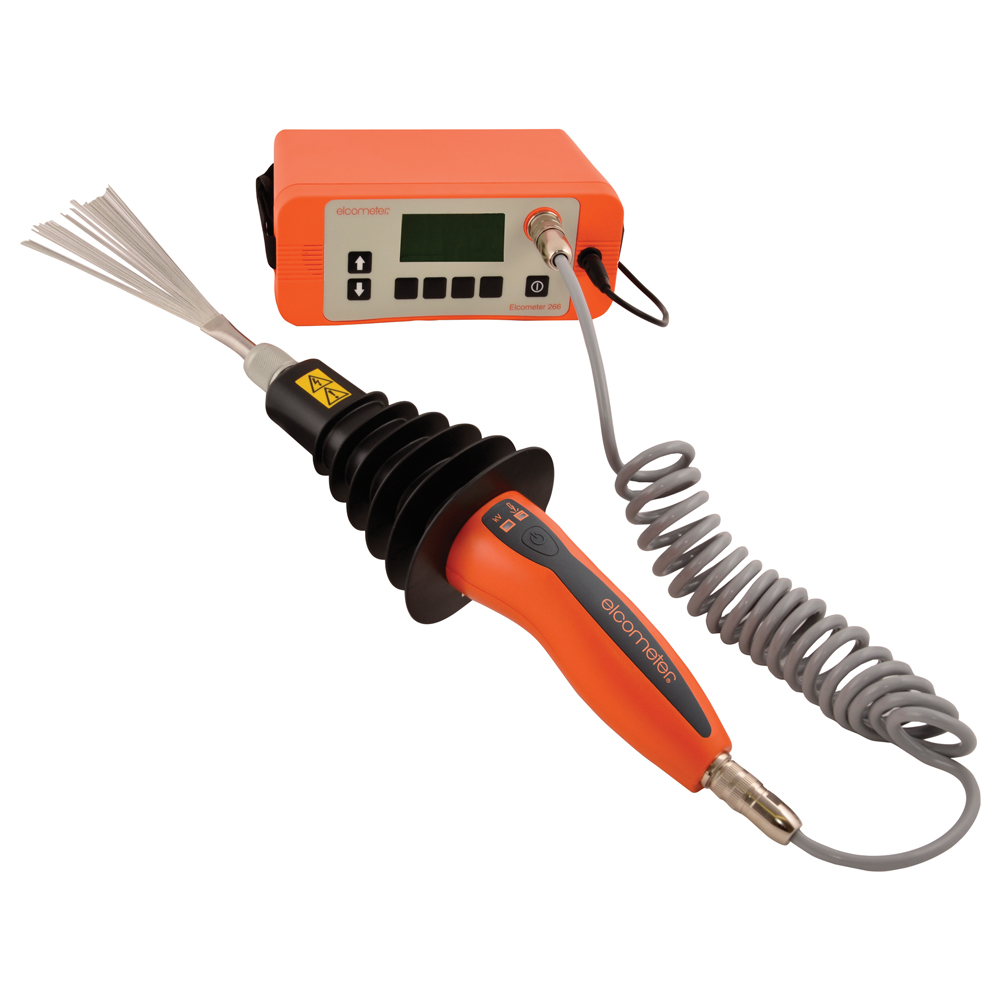

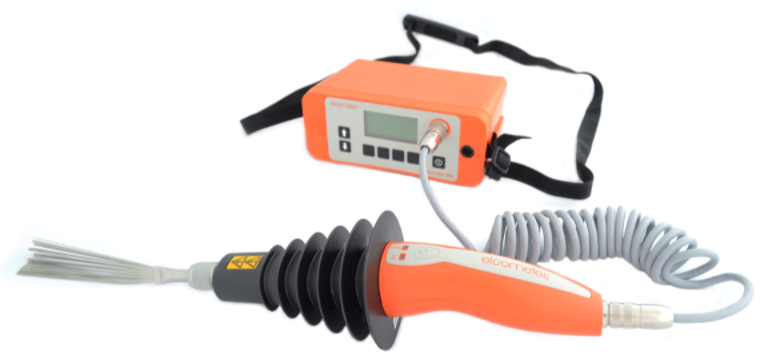

Elcometer
266 直流孔隙探測儀能對涂層表面所含的針孔、裂紋、雜質、疵點、氣泡進行精確的檢測。Elcometer
266的研發主要是為了解決表面高直流電壓測 試過程中存在的一些問題。與以前使用的檢測儀相 比，此款儀器具有更加安全簡易可靠的優點。Elcometer 266給高壓直流測試涂層孔隙帶來創造性的變化，檢測比以往任何時候都更加安全、更加方便，更加可靠。易高266電火花檢漏儀可以用來測試達7.5mm(300mils)厚的涂層孔隙, 是理想管道上涂層和其他保護涂層的檢測. 這個檢漏儀具有一個內置電壓計算器, 確定和設置基于所述測試標準和被測試涂層的厚度正確的測試電壓。
在使用時有如下特性
? 電壓計算器功能自動根據涂層厚度值來設定電壓
? 可調電壓0.5kV - 1kV：間隔50V 1kV - 30kV： 間隔100V
? 手柄上的雙重安全開關, 以避免意外的開關(只有灰/橙探頭手柄）
? 內部電壓交驗儀確保所選電壓就是測試電壓
? 可視和聲音報警手柄上的LED和大聲的報警，清晰提示檢測到孔隙
? 要改變*大電壓范圍, 選擇不同的手柄; 5kV, 15kV或30kVDC或30kV DC連續
? 多種探頭刷和彈簧可使用
功能特點描述
電壓計算
一 電壓計算功能自動根據涂層厚度值來設定電壓。
一 帶內置式電壓計算器，無需查看換算表。
一 輸入測試標準和涂層厚度，儀器會自動算出正確的電壓。
可調電壓
一 用小鍵盤調節電壓，不需螺絲刀：0.5kV - 1kV 間隔 50V, 1kV - 30kV 間隔 100V。
一 用儀器上的小鍵盤來調節電壓，無需螺絲刀。
一 對于半導電的涂層，電流靈敏度可手工預設或由儀器自動調節。
內部電壓表/電壓交驗裝置
一 內部電壓計/Jeep檢驗儀確保所選電壓就是測試電壓。
一 內部校準的jeep檢驗儀和閉路系統保證測試電壓經過了精確測試和持續控制
聲音和可視警報
一 檢測到裂縫后產生聲音和可視報警。
一 手柄帶有明亮的 LED指示燈和大聲的報警，工作狀態（紅燈）或者測到了火花（藍燈）。
電池包
一 電池包可在主機內或主機外充電，以備連續使用。
一 可充電電池包能在主機內或主機外充電。
一 電池 4個小時即可沖完，每次充電后可連續使用長達40個小時。
安全性
? 手柄上有雙重安全開關，可避免誤開機。 兩級安全開關確保當 266的手柄沒有握在手中的時候，手柄是關機狀態。
? 特制的螺紋手柄保護性更強，可選項手柄適用于兩手操作加寬螺紋手柄可以保護使用者，是為滿足EN61010標準而設計的。
? 儀器的揚聲器清晰地發出嘀嘀聲，提示手柄處有電壓。
? 檢測到電火花時會有大音量的警報聲發出來。報警音量可以調節，確保在嘈雜環境下也能聽到。
主要技術參數
|
零件編號
|
D266----1
|
D266----2
|
D266----3
|
|
電壓
|
英國230V
|
歐洲 220V
|
美國110V
|
|
兼容 0.5 – 5kV 手柄
|
?
|
?
|
?
|
|
兼容 0.5 – 15kV手柄
|
?
|
?
|
?
|
|
兼容 0.5 – 30kV手柄
|
?
|
?
|
?
|
|
IP65 防水裝置
|
?
|
?
|
?
|
|
高壓輸出精度
|
±5% or ±50V低于 1000 Volts
|
|
測量電流精度
|
*大值±5%
|
|
顯示分辨率
|
100 Volts, 1μA
|
|
輸出電流
|
0 – 100μA*大值
|
|
工作溫度
|
0°C to 50°C (32°F to 120°F)
|
|
電源提供
|
內置可充電鋰電池 , 四小時可充滿
|
|
電池平均壽命 (背光關閉)
|
DC5: 40小時
|
DC15: 20小時
|
DC30: 10小時
|
|
電池平均壽命(背光開啟 )
|
DC5: 20小時
|
DC15: 15小時
|
DC30: 8小時
|
|
工具箱
|
高沖擊防抱死裝置
|
|
接地線長度
|
10m (394”)
|
|
尺寸
|
520 x 370 x 125mm (20.5 x 14.5 x 5”)
|
|
重量
|
基本配置 (包括電池盒 ) 1.2kg (2.7lb)手柄: 0.6kg (1.3lb)
|
|
箱單
|
Elcometer 266 直流孔隙探測儀,鋰電池, 高壓手柄的彎曲接頭 , 10m (394”)
帶皮夾子的接地信號反饋線 , 充電器和接線 , 帶狀刷 , 肩帶,硬制塑料箱子，說明書 . Elcometer 266直流孔隙探測儀基本配置不包括手柄 ,
從下表中選擇出你所需要的電壓的手柄。 .
|
附件
|
附件
|
|
輸出電壓Volts
|
涂層厚度mm
|
涂層厚度mils
|
|
T26620033-1
|
Elcometer 266 DC5手柄
|
500 – 5,000
|
1.25
|
50
|
|
T26620033-2
|
Elcometer 266 DC15手柄
|
500 – 15,000
|
3.75
|
150
|
|
T26620033-3
|
Elcometer 266 DC30手柄
|
500 – 30,000
|
7.5
|
300
|
|
T26620081
|
備用把手
|
|
T26620082
|
Elcometer models 236 and 136 to Elcometer
266適配器
|
|
T26620083
|
Models 780, 785 and 790 to Elcometer 266適配器
|
|
T26620084
|
Models SP, APS, AP/S1, AP/S2, 10/20 & 14/20 to
Elcometer 266適配器
|
|
T26620252
|
Models PHD1-220 and PDH2-40 to Elcometer 266適配器
|
|
T26619975
|
帶狀刷探頭
|
|
T26619988-1
|
探頭延伸桿
|
|
500mm
|
19.7 in
|
|
T26619988-2
|
探頭延伸桿
|
|
1000mm
|
39 in
|
|
T26620022-1
|
直角金屬線刷探頭
|
T99926621
|
250mm
|
9.8 in
|
|
T26620022-2
|
直角金屬線刷探頭
|
T99926622
|
500mm
|
19.7 in
|
|
T26620022-3
|
直角金屬線刷探頭
|
T99926623
|
1000mm
|
39 in
|
|
T99916996
|
接地信號反饋線
|
|
10 m
|
395 in
|
|
T26620022-11
|
直角滲碳橡膠探頭
|
T99926731
|
250mm
|
9.8 in
|
|
T26620022-12
|
直角滲碳橡膠探頭
|
T99926732
|
500mm
|
19.7 in
|
|
T26620022-13
|
直角滲碳橡膠探頭
|
T99926733
|
1000mm
|
39 in
|
|
T26620022-14
|
直角滲碳橡膠探頭
|
T99926734
|
1400mm
|
55 in
|
|
|
|
|
管直徑mm
|
管直徑mm
|
|
T26620024-1
|
彈簧圈裝置
|
T9996197A
|
50
|
2
|
|
T26620024-2
|
彈簧圈裝置
|
T9996197B
|
75
|
3
|
|
T26620024-3
|
彈簧圈裝置
|
T9996197C
|
100
|
4
|
|
T26620024-4
|
彈簧圈裝置
|
T9996197D
|
150
|
6
|
|
T26620024-5
|
彈簧圈裝置
|
T9996197E
|
200
|
8
|
|
T26620024-6
|
彈簧圈裝置
|
T9996197F
|
250
|
10
|
|
T26620024-7
|
彈簧圈裝置
|
T9996197G
|
300
|
12
|
|
T26620024-8
|
彈簧圈裝置
|
T9996197H
|
350
|
14
|
|
T26620024-9
|
彈簧圈裝置
|
T9996197I
|
400
|
16
|
|
T26620024-10
|
彈簧圈裝置
|
T9996197J
|
450
|
18
|
|
T26620024-11
|
彈簧圈裝置
|
T9996197K
|
500
|
20
|
|
T26620024-12
|
彈簧圈裝置
|
T9996197L
|
600
|
24
|
|
T26620024-13
|
彈簧圈裝置
|
T9996197M
|
750
|
30
|
|
T26620024-14
|
彈簧圈裝置
|
T9996197N
|
1000
|
36
|
