測量原理
庫侖法作為一種電化學分析方法,本質上是一種反向電鍍過程:金屬鍍層被電流溶解。
因此,計量罐中充滿了電解液。微量測量槽具有預定面積的開口,開口位于鍍層上。在DC電壓的作用下,金屬原子作為陽離子從鍍層進入溶液,并遷移到測量池的陰極。
只要涂層仍在溶解,就會有恒定的電流流過。一旦整個涂層分離,電解液到達底層材料(基材或另一層),就會測量到一個電壓突變,設備將自動停止電解。根據法拉第定律,可以根據電流強度和鍍層的電解時間計算出鍍層的厚度。

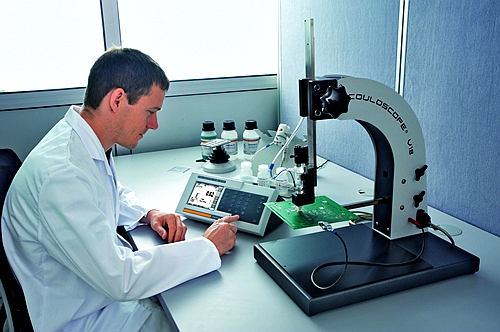

用Couloscope CMS2和支架V18測量印刷電路板上剩余純錫的厚度。
Couloscope CMS2測厚儀,作為測量鍍層厚度簡單的方法之一,庫侖法可以用于各種鍍層組合。 尤其對于多鍍層結構, 當允許破壞性測量時,它提供了一個比X射線更經濟的替代方法。COULOSCOPE CMS2可以測量幾乎所有基材上的金屬涂層厚度,包括多層涂層結構;其工作原理基于陽極溶解庫侖分析法(ISO 2177標準)。簡單的操作和菜單指令使CMS2成為電鍍行業生產監控和質量檢測的理想解決方案。該設備配備了近100種針對不同涂層結構(例如,鐵上鍍鋅和黃銅上鍍鎳)和各種電解速度(例如,1、2、5和10微米/分鐘)的保留應用。這些應用適用于多涂層系統。
Couloscope CMS2的特征
1.大尺寸高分辨率彩色顯示器;2.簡單的操作和圖形用戶指導;3.利用V18支架實現半自動測量;4.簡單選擇電解速度和測量面積(0.1-50μ m/min)和(0.6-3.2mm);5.電壓曲線的圖形顯示;6.圖形和統計分析;7.多種語言和測量單位可用。
庫侖法是測量涂層厚度的一種簡單而傳統的方法。它適用于各種基材上的多種金屬涂層,符合DIN EN ISO 2177標準。特別是在多涂層系統中,庫侖法通常是替代X射線熒光測厚的一種經濟有效的方法。
PosiTcetor200是一種手持超聲波測厚儀,它可以采用非破壞方式測出多種涂層的厚度。 PosiTector200發射出一種高頻聲波,通過耦合劑和不同密度的涂層并得到反射聲波,根據聲波在物質中傳播和反射的時間長短來確定涂層的厚度??偟臅r間的一半再乘以聲波在這種物質中的傳播速度就是準確的涂層厚度。
涂鍍層厚度的測量方法主要有:磁吸力原理,電磁測量法,渦流測量法, 射線熒光法66射線反向散射法,楔切法,光截法,電解法,厚度差測量法,稱重法等。
實現您任意位置定位需求 實現您任意位置定位 實現您任意位置定位需求。能對元件水平、垂直、下端面或其它所需位置進行全方位 自定義測量
