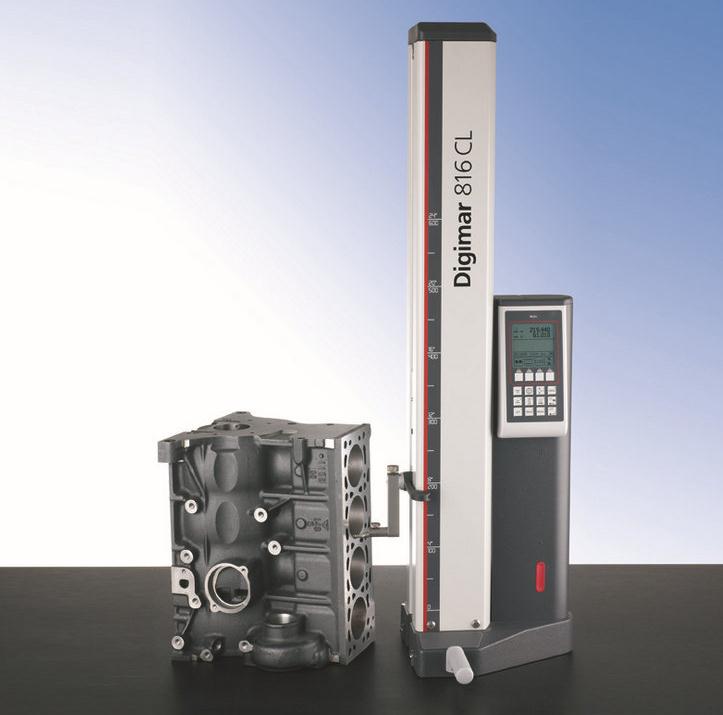

Digimar 816 CL測高儀基礎測量功能及步驟說明

文/ 發布于 2019-09-09 瀏覽次數：2267

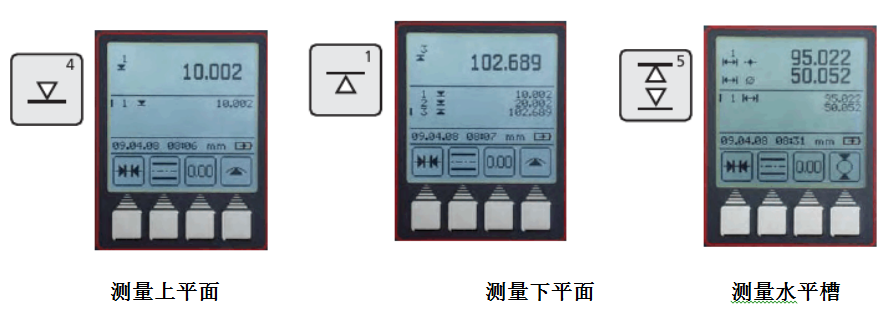

測量上平面
一按鍵盤上的“測量上平面”功能鍵。
一開始測量。
一在屏幕上以大字體顯示測量值，并在測量值列表中顯示測量值與對應符號。測量結束后系統發出提示音確認測量值。
測量過程中，只有“取消”功能鍵有效。


測量下平面
一按鍵盤上的“測量下平面”功能鍵。
一開始測量。
一在屏幕_上以大字體顯示測量值，并在測量值列表中顯示測量值與對應符號。測量結束后系統發出提示音確認測量值。
測量過程中，只有“取消”功能鍵有效。

測量水平槽
一測頭放置于水平槽內靠上的位置。
一按鍵盤上的“測量水平槽”功能鍵，開始測量。
一測頭自動向上運行，接觸平面后自動向下運行。
一測量過程中，只有“取消”功能鍵有效。
一屏幕顯示測量結果(槽寬以及水平槽的對稱中心高度)。

測量孔
一測頭放置于孔內 (不要正對中心/偏心位置)。按“測量孔”功能鍵，開始測量。
一測頭 自動向上運行，接觸孔的上曲面。
一沿著與限位 (止動)面平行方向移動工件，測頭沿曲面移動并找到上曲面拐點/*高點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)。測頭自動向下運行，接觸孔的下曲面。
一沿著與限位 (止動)面平行方向移動工件，測頭沿曲面移動并找到F曲面拐點/*低點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)。
一屏幕顯示本次測量結果(孔的圓心高度及直徑)。
提示:測量大孔或是在測量過程中遇到障礙時，可以按暫停鍵。調整位置后按繼續鍵繼續測量。

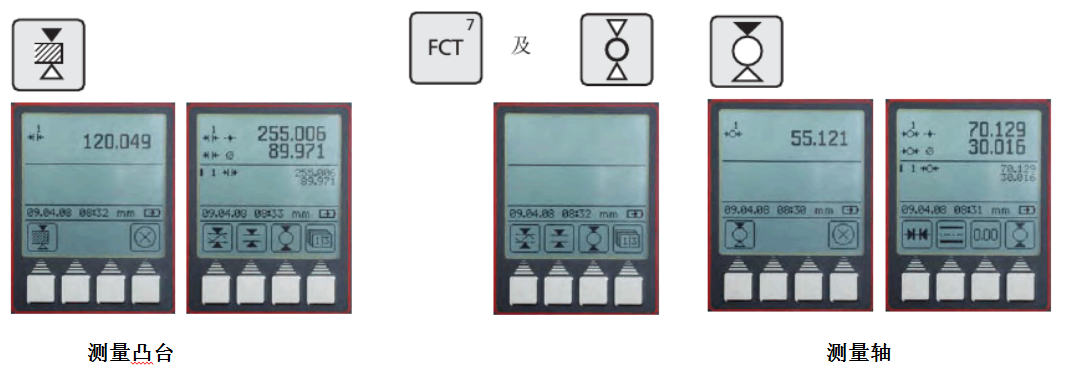

測量凸臺
一測頭放置于凸臺下方的位置。
一按鍵盤上的“FCT” 鍵，再按功能鍵“測量凸臺”。
一測頭自動向上運行并接觸凸臺平面。
一將測頭放置于凸臺上方的位置，按“測量上平面”功能鍵。測頭自動向下運行并接觸凸臺平面。屏幕顯示凸臺厚度以及凸臺上下平面的對稱中心線的高度。

測量軸
一測頭放置 于軸的下方(不要正對中心/偏心位置)。
一按鍵盤上的“FCT”鍵，再按功能鍵“測量軸”。
一測頭自動向上運行并接觸軸的下曲面。沿著與限位(止動)面平行方向移動工件,測頭沿曲面移動并找到下曲面拐點/*低點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)。
一測頭放置于軸的上方(不要正對中心/偏心位置)。
一按功能鍵“測量軸的上曲面”。
一測頭自動向下運行并接觸軸的上曲面。
一沿著與限位(止動)面平行方向移動工件，測頭沿曲面移動并找到上曲面拐點/z高點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)。
一屏幕顯示軸的圓心高度及直徑。

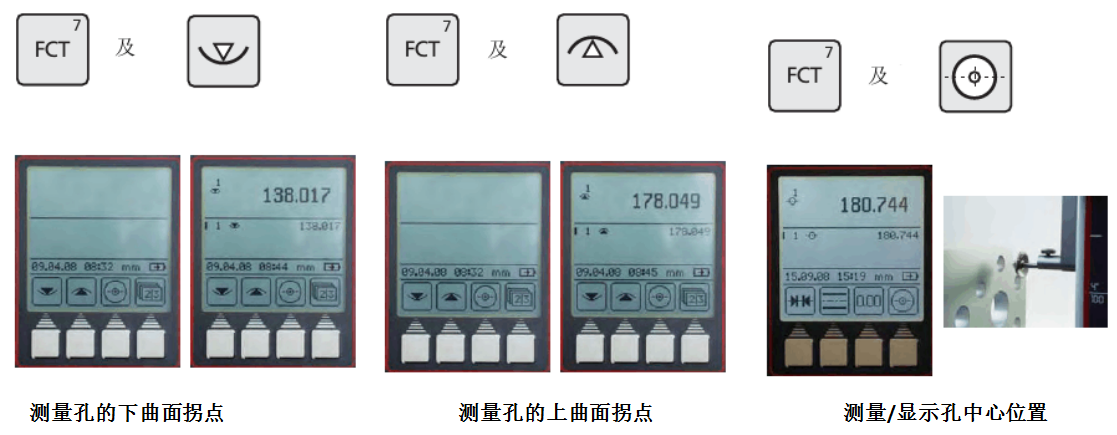

測量孔的 下曲面拐點
一測頭放置于孔內偏心位置。
一按鍵盤上的“FCT” 鍵，再按功能鍵“測量孔的下曲面拐點”。沿著與限位(止動)面平行方向移動工件，測頭沿曲面移動并找到下曲面拐點/*低點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)屏幕顯示孔的下曲面拐點高度。


測量孔的上曲面拐點
一測頭放置于孔內偏心位置。
一按鍵盤上的“FCT”鍵，再按功能鍵“測量孔的上曲面拐點”。沿著與限位(止動)面平行方向移動工件，測頭沿曲面移動并找到上曲面拐點/z高點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)。屏幕顯示孔的上曲面拐點高度。

測量顯示孔中心位置
一該項測量功能需使用錐形測頭進行操作。將錐形測頭插入孔。
一按鍵盤_上的“FCT"鍵，再按功能鍵“測量孔的中心位置”屏幕顯示孔的中心高度。

一測頭放置于軸的下方偏心位置。按鍵盤上的“FCT”鍵，再按功能鍵“測量軸的下曲面拐點”

一沿著與限位(止動)面平行方向移動工件，測頭沿曲面移動并找到F曲面拐點/*低點，系統確認所測得的拐點高度并發出提示音(蜂鳴聲)。

一屏幕顯示軸的下曲面拐點高度。

測量軸的 上曲面拐點

一測頭放置于軸的上方偏心位置。

一按鍵盤上的“FCT”鍵,再按功能鍵“測量軸的上曲面拐點”。

一沿著與限位(止動)面平行方向移動工件，測頭沿曲面移動并找到上曲面拐點/z高點，系統確認所測得的拐點高度并發出提;示音(蜂鳴聲)。

一屏幕顯示軸的上曲面拐點高度。
