超聲波涂層厚度測量的優勢（QuintSonic 7）

文/ 發布于 2019-10-28 瀏覽次數：1641

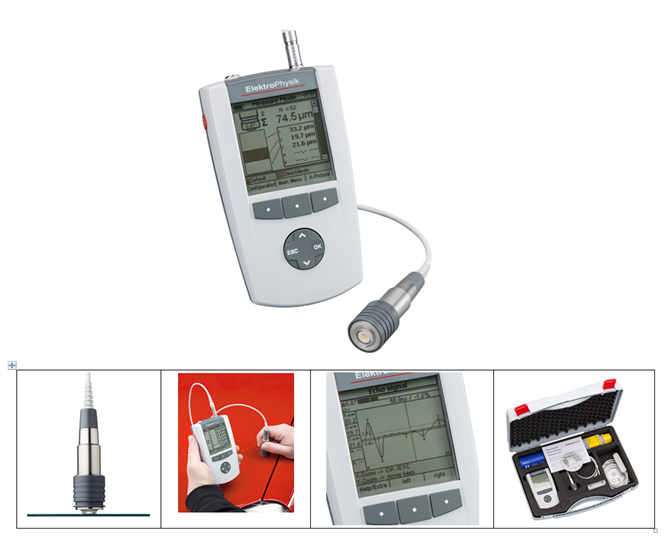

QuintSonic 7

一一根據超聲波測量原理測量在塑料，木材和金屬上施加的油漆涂層的厚度

在精加工工業中，大量的各種保護涂層用于保護產品免受腐蝕或其他影響。對于所有應用，非常重要的是要知道涂層的厚度和/或每單位面積的重量，因?yàn)橥繉拥男阅苋Q于此變量。涂層的質量決定：

?防腐蝕和防磨損
?硬度
?電阻
?產品的其他物理或化學性質。

?破壞性和

?非破壞性方法。

對于連續測量或生產過程中的測量，只能使用非破壞性方法。在涂層厚度測量中，*常用的方法是渦流或磁原理。兩者都是基于電磁的方法。

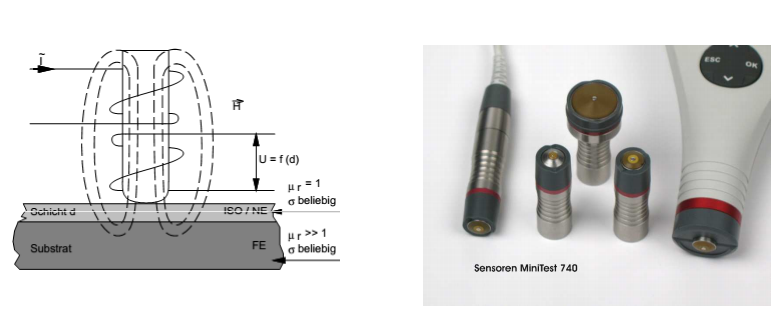

▲磁感應原理（DIN EN ISO 2178：1995）

這種非破壞性方法適用于應用于鐵磁基底（鐵質基底和鋼）的非磁性涂層（例如鋅，鉻，油漆，搪瓷，塑料，橡膠等）。

▲渦流原理（DIN EN ISO 2360：2004-04）

這種非破壞性方法適用于非鐵磁性金屬（鋁，鎂，銅，黃銅等）或奧氏體鋼上的非導電涂層（油漆，塑料，陶瓷，陽極氧化，磷酸鹽涂層等）。

將傳感器放置在有涂層的金屬物體上后，測量信號將根據傳感器和基板之間的距離而變化。該距離等于涂層厚度。

但是，此方法不適用于非金屬基材（例如塑料，木材或玻璃）上的涂料

...在塑料上：汽車工業中的單層和多層涂層（車身，保險杠，配件或組件）

...在金屬上：在車身制造中用于測量底漆，底漆和清漆。

...在木材上：在林業行業中，用于測量所有木質基材或中等密度纖維板上的裝飾性涂料，密封劑或保護性清漆，例如家具，鑲木地板等。

沒有其他非破壞性方法（渦流或磁感應）能夠測量此類任務設置。超聲波方法為上述任何應用提供了解決方案。超聲波涂層厚度測量-創新技術帶來的新測量能力

通過對接口回波有源50 MHz寬帶PVDF探頭進行脈沖整形來提高分辨率

?突然的傳感器激勵（短脈沖，大帶寬）

?使用PVDF（聚偏氟乙烯）作為換能器材料

?換能器背面具有強大的適應性阻尼

?數字傳感器集成的信號處理。通過這種技術，任何需要的測量信號都會在傳感器中生成和處理。

?通過按下彈簧式探頭外殼觸發測量
