雷尼紹XL 80激光干涉儀在 機器驗證和實驗室的應用

文/ 發布于 2019-03-08 瀏覽次數：2602

 25年的不斷改進成就了我們有史以來*好的系統，可為廣泛應用提供解決方案。

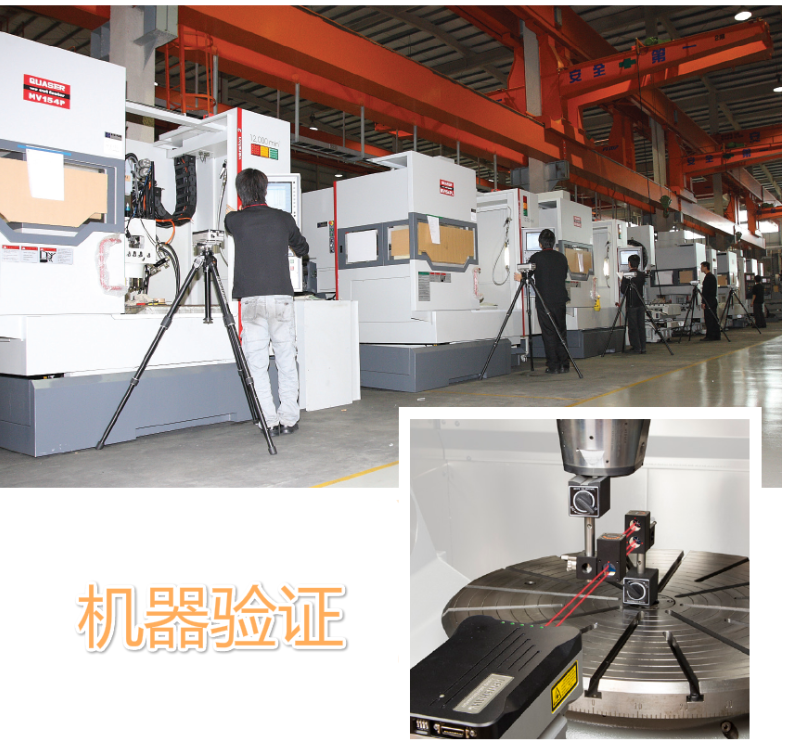

1. 機器驗證

XL-80激光系統常見的用途是用來驗證運動系統。通過測量機器性能，用戶不僅對加工過程充滿信心，還可提前發現加工件中存在的問題。 與激光跟蹤系統不同的是，XL-80可直接在機器上單獨測量幾何誤差。這樣一來，用戶對測量結果更有信心，并且能夠發現誤差。
機器精度可通過以下途徑提高：
? 對機器裝配進行針對性改造

? 根據數據應用誤差補償重復運行測試可驗證所作的改進并展示機器改進后的功能。

2. 誤差補償：

誤差補償可通過減少機器所示位置和實際位置之間的誤差來提升機器的整體性能。大多數機床都會包含一些用于調整反向間隙和線性誤差的選項。然而，功能更強大的機床控制器可提供在刀尖位置應用空間補償?shù)倪x項?？臻g補償將考慮所有幾何誤差，包括線性誤差。XL-80可用于將補償值填入到補償表中。 雷尼紹空間補償軟件將激光測量讀數轉換成補償文件，然后可直接將其輸入到特定的機床控制器中。

3. 專業激光觸發：

當對線性測量采用“自動”采集功能時，系統會在機器移至一個被認為穩定的位置時測量位置誤差。然而，一些應用需要激光系統在自定義的時間或在同步位置采集數據。XL-80激光系統可采用以下觸發方式：
? 使用計算機鼠標或按鍵手動觸發
? 編碼器同步觸發
? 基于時間的觸發
? 利用繼電器通過機器的控制器進行觸發
* 要求使用TB10觸發器

4. 動態分析

了解系統的動態特性，例如加速度、速度、振動、停止時間、共振和減振，對于許多應用都非常重要。這些特性將影響系統的操作能力，例如位置精度、重復性、表面光潔度及磨損。標準的XL-80激光干涉儀可以高達50 kHz的頻率采集動態數據。QuickViewXL軟件包簡單易用，有直觀的界面，能夠記錄、查看和保存動態數據。

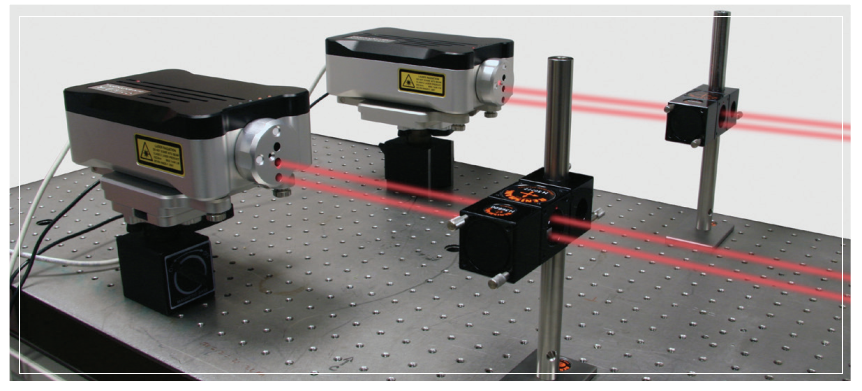

5. 雙軸

在一些設備中，機器的一個軸由兩個驅動裝置和兩個反饋系統控制（如龍門銑床、車床和大型龍門型坐標測量機）。在這種情況下，兩個激光裝置與雙軸軟件結合使用，能夠自動同步采集平行軸數據。雙軸測量軟件為LaserXL軟件的標準配置。

6. 實驗室應用：

     XL-80系統自從推出后便成為了許多實驗室應用的*選系統，包括世界上許多著名的校準中心。它具有非常穩定的激光頻率、公開的誤差范圍、以及CIPM MRA*提供的完整溯源性，因此非常適合用作基準系統。同時，多種連接和觸發選項使該系統更具靈活性，而且可輕松設計成為自定義裝置。以往的應用包括固定式安裝校準裝置、步距規測量和激光頻率校準裝置。
