測微頭的選擇要點有哪些？

文/ 發布于 2019-02-02 瀏覽次數：2890

選擇的要點有測量范圍、測量面、測桿部、刻度、微分 筒直徑等。 請參考各自的內容，選擇符合目的的測微頭。




安裝軸套：

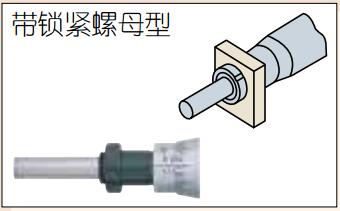

安裝測微頭的軸套可分為直柄型和帶鎖緊螺 母型。軸套的直徑大小根據測微頭主體的大小設計， 公差h6。 ? 帶鎖緊螺母型安裝方法簡單而且牢固。直柄型雖然需 要加楔或焊接，但是優點是使用范圍廣、*終安裝時 前后方向上可作少許調整。作為單賣品，備有可通用的多種類型的安裝部件。

測量面：

作為測量裝置平面型較常用。 ? 作為進給裝置使用時，采用球面型可以*大限度地減 少測微頭安裝部分的傾斜所引起的誤差(圖A)。同樣 的方法還有將心軸做成平面型，在測砧上安裝超硬球 體的方法(圖B)。 ? 相對位置關系不穩定或需要更高的精度時，推薦使用 防止旋轉裝置(圖C)。 ? 需要象制動器那樣的耐久性時，首推平面對平面型。



平面

球面

防止旋轉裝置

測力裝置：

■當作測量器使用時，推薦帶有測力裝置的設備。 ?

■當作制動器使用時，在優先考慮節省空間的情況下， 可以使用沒有測力裝置的設備。

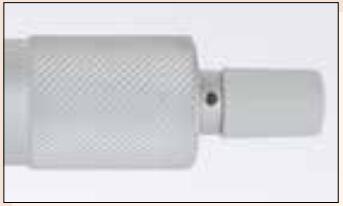

帶有測力裝置

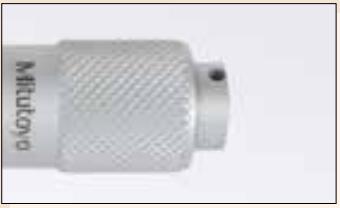

無測力裝置 (無棘輪)

工作行程 ?

請選擇大于所預料行程的測量范圍。標準型中準備了 從5mm-50mm的6個量程。即使所預料的行程只有2mm-3mm大小，在有足夠的 安裝空間的情況下，選擇25mm的機型比較實惠。 ? 需要超過50mm的長行程時，可以通過與量塊的并用 來解決。 在該產品樣本中，微分筒(或行程端)的范圍用虛線表 示。至于沖程端，在設計夾具時就考慮到了微分筒移 動到用線標出的位置。

微分筒外徑 ?

微分筒的外徑會對操作性以及細微的定位產生很大的 影響。外徑小的微分筒能很快定位。外徑大的微分筒 可以做到細微的定位并有讀取功能。另外，有的型號 還在大外徑微分筒上加裝了調速裝置，提高了操作性 能。

刻度方式

當作測量器使用，或被指定了移動量的時候，需要注 意刻度的規格。 ? 與外徑千分尺相同的刻度規格為“正刻度”，是標準 型。增加心軸在拉入方向上的刻度值。 ? 相反，在心軸推出方向上增加刻度數值的是“反刻 度”規格。 ? 正反兩方向都可以輕松讀取的是“正反刻度”規格， 分別用黑、紅來表示數字的顏色，讀取變得輕松簡 單。 ? 還有可以直接讀取測量值的，帶有計數器和數字顯示 的機型。數字顯示的機型不但不會出現誤讀還可以通 過將測量數據輸出，進行測量數據的記錄和統計演 算。
