日本三豐通用型表面粗糙度儀,內置可充電電池,充分發揮了便攜表面粗糙度儀的測量優勢,可對應側壁、向上等各種姿勢的測量。可通過高度尺適配器等的附件,進行各種姿勢和定位測量。
市場價:1-3萬
優惠價:0.00

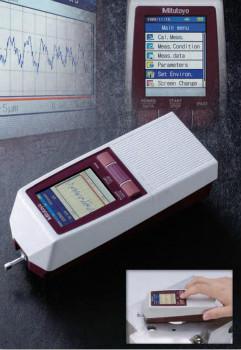

日本三豐 SJ-210表面粗糙度儀替代了原先的SJ-201表面粗糙度儀。 相對于老款的便攜式表面粗糙度儀201來說,該新型號具有中文操作界面,有大型彩色LCD屏幕窗口,易于清晰讀取,使用觸控式面板(顯示部達到IP53防護標準,防滲水、防塵,具抗污性),操作簡易。日本三豐通用型表面粗糙度儀,內置可充電電池,充分發揮了便攜表面粗糙度儀的測量優勢,可對應側壁、向上等各種姿勢的測量??赏ㄟ^高度尺適配器等的附件,進行各種姿勢和定位測量。搭載了附有背光燈的2.4寸彩色液晶顯示屏,具有豐富的解析及表示功能,應用廣泛,通過檢出器、驅動部和顯示部的組合實現各種系統的設置。
![]() |
?主要特性:

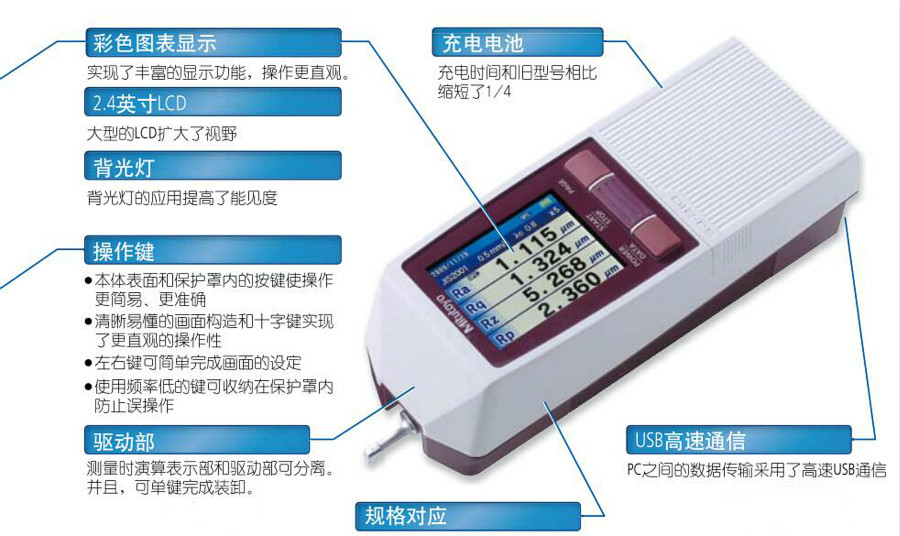

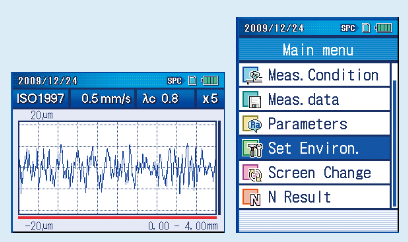

? 2.4英寸大型號彩色易讀液晶顯示器,內置黑暗環境中提高可見度的背光燈。 |
SJ-210性能描述:
|

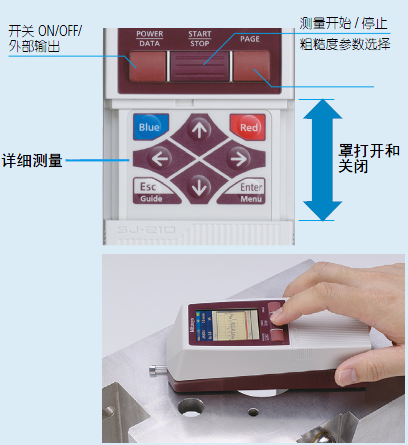

?操作性提升 ?豐富的解析及表示功能
? 對應各種規格標準, |
|
標準驅動器型 |

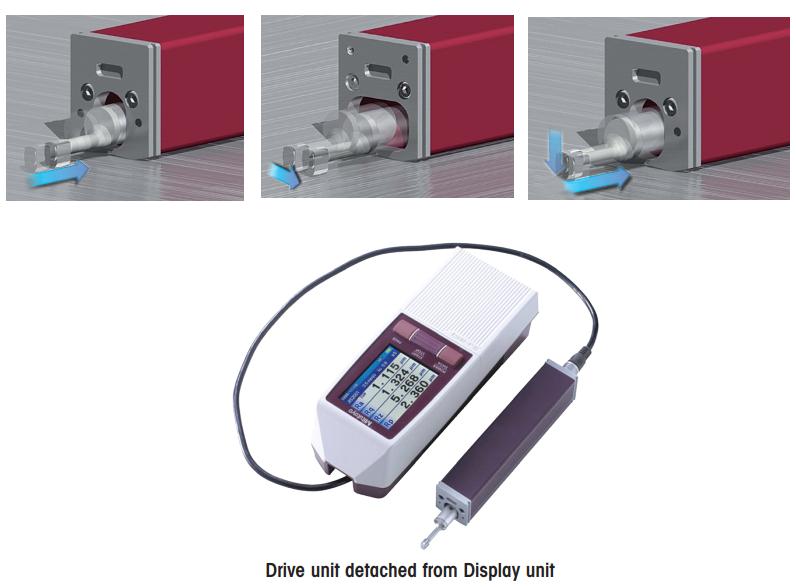

退避驅動器型 |
橫向驅動型 |
|||
型號 |
SJ-210 (0.75mN型) |
SJ-210(4mN型) |
SJ-210 (0.75mN型) |
SJ-210 (4mN型) |
SJ-210 (0.75mN型) |
SJ-210 (4mN型) |
mm |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
X軸 |
16.0mm |
5.6mm |
||||
檢出器范圍 |
360μm(-200μm-+160μm) |
|||||
范圍/分辨率 |
360 μm/0.02μm, 100 μm/0.006 μm, 2 5μm/0.002μm |
|||||
測量速度 |
測量:0.25mm/s, 0.5mm/s , 0.75mm/s, 返回:1mm/s |
|||||
測力/觸針形狀 |
取決于貨號:0.75mN/60° ,2μmR(貨號末尾“01”) ; 4mN/90° ,5μmR(貨號末尾“02”) |
|||||
評價輪廓 |
原始輪廓,粗糙度曲線,DF曲線,粗糙度儀motif曲線 |
|||||
評價參數 |
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2,A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR, 支持用戶定義 |
|||||
分析圖表 |
支撐曲線 / 振幅分布曲線 |
|||||
濾波類型 |
高斯 , 2CR75 , PC75 |
|||||
λc |
0.08 , 0.25 , 0.8 , 2.5mm |
|||||
λs*5 |
2.5 , 8μm |
|||||
取樣長度 |
0.08 , 0.25 , 0.8 , 2.5mm |
|||||
取樣數 |
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度 (0.3 -16.0mm: 0.01mm 之間) |
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度(0.3 - 5.6mm: 0.01mm之間)* |
||||
顯示語言 |
16國語言(日語、英語、德語、法語、意大利語、西班牙語、葡萄牙語、荷蘭語、波蘭語、匈牙利語、瑞典、捷克語、中文、韓國、土耳其) |
|||||
打印功能 |
測量條件、計算結果、每個取樣長度的計算結果、評價曲線、負荷曲線、振幅分布曲線、環境設置項目 |
|||||
外部i/o功能 |
USB I/F, Digimatic 輸出 , 打印機輸出 , RS-232C I/F, 腳踏開關 I/F |
|||||
充電時間 |
大約 4 小時 (取決于環境溫度) |
|||||
重量 |
大約 0.5kg (控制器 + 驅動部 + 標準檢測器) |
|||||
標準附件 |
12BAA303 連接電纜*4 |
12BAA303 連接電纜*4 |
測針選擇如下

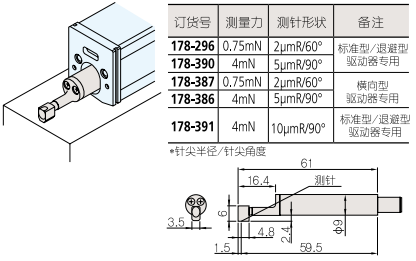

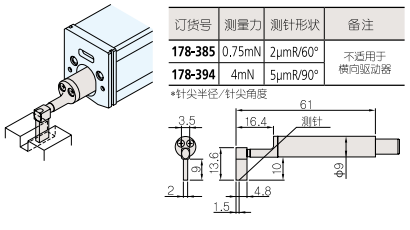

標準型測針 |

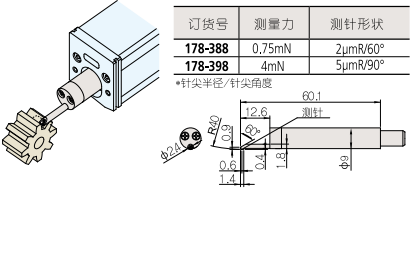

齒面用測針 |
![]() |
![]() |

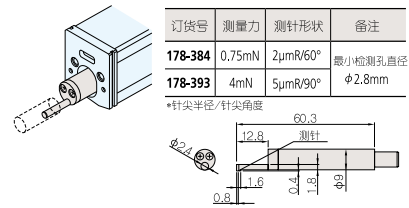

小孔測針 |
深槽用測針 |
![]() |
![]() |

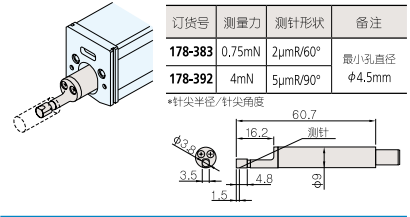

更小孔測針 |
|
![]() |
|

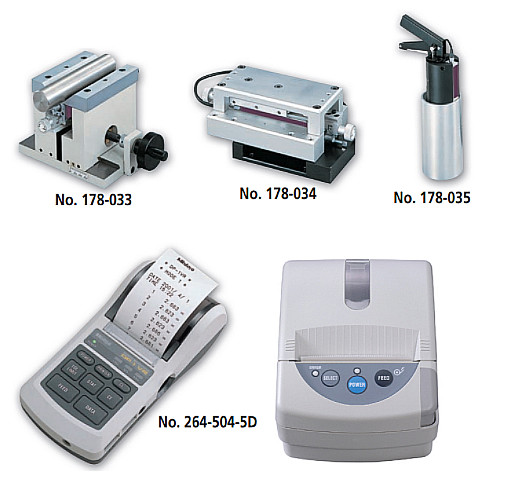

其他選件(外接設備)
● SJ- 210用打印機,可以打印測量條件,計算結果,評價輪廓,負荷曲線(BAC), 振幅分布曲線(ADC), 和環境設置。
● 數字微處理器DP-1VR,可將SJ-210輸出的數據,進行打印、各種統計分析、制作D圖表或X-R控制圖等,擁有強大的數據管理功能。
● 存儲卡:存儲卡可儲存500件測量條件,10000件測量曲線500件顯示圖像文本文件(測量條件/ 測量數據/評價輪廓/負荷曲線/振幅分布曲線)
● 表面粗糙度測量儀SJ系列用簡易軟件,表面粗糙度測量儀SJ-210系列的豐富功能,可通過一個USB接0將數據傳送到電子表格或其他軟件。
● 腳踏開關用于測量中的觸發裝置。同一工件需要固定在治具上時或多次測量時更有效。
● 測量數據輸入裝置: Input Tool,表面粗糙度測量儀SJ-210計算結果,可通過InputToo將其連接到計算機的USB接口或者PS/2型鍵盤接口,直接應用于電子表格軟件
● 顯示部的保護膜,彩色L .CD保護膜(5片),No.12AAL066
是否需要有關此產品的幫助?
|
![]() |
SJ-210型號 |
標準驅動器型 |
退避驅動器型 |
橫向驅動型 |
||||
|
SJ-210(0.75mN型) |
SJ-210(4mN型) |
SJ-210(0.75mN型) |
SJ-210(4mN型) |
SJ-210(0.75mN型) |
SJ-210(4mN型) |
|
貨號 |
mm |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
測量范圍 |
X軸 |
16.0mm |
5.6mm |
||||
檢出器范圍 |
360μm(-200μm-+160μm) |
||||||
檢出器范圍/分辨率 |
360 μm/0.02μm, 100 μm/0.006 μm, 2 5μm/0.002μm |
||||||
測量速度 |
測量:0.25mm/s, 0.5mm/s , 0.75mm/s, 返回:1mm/s |
||||||
測力/觸針先進形狀 |
取決于貨號:0.75mN/60° ,2μmR(貨號末尾“01”) ; 4mN/90° ,5μmR(貨號末尾“02”) |
||||||
導頭壓力 |
400N以下 |
||||||
適用標準 |
JIS,DIN,ISO,ANSI,VDA |
||||||
評價輪廓 |
原始輪廓,粗糙度曲線,DF曲線,粗糙度儀motif曲線 |
||||||
評價參數 |
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR, 支持用戶定義 |
||||||
分析圖表 |
支撐曲線 / 振幅分布曲線 |
||||||
濾波類型 |
高斯 , 2CR75 , PC75 |
||||||
截止波長 |
λc |
0.08 , 0.25 , 0.8 , 2.5mm |
|||||
λs*5 |
2.5 , 8μm |
||||||
取樣長度 |
0.08 , 0.25 , 0.8 , 2.5mm |
||||||
取樣數 |
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度 (0.3 -16.0mm: 0.01mm 之間) |
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意長度(0.3 - 5.6mm: 0.01mm 之間)* |
|||||
LCD尺寸規格 |
36.7×48.9mm |
||||||
顯示語言 |
16國語言(日語、英語、德語、法語、意大利語、西班牙語、葡萄牙語、荷蘭語、波蘭語、匈牙利語、瑞典、捷克語、中文、韓國、土耳其) |
||||||
計算機結果顯示 |
垂直顯示:1段/3段/放大 水平顯示:1段/4段/放大(水平顯示可左右切換) |
||||||
打印功能 |
測量條件、計算結果、每個取樣長度的計算結果、評價曲線、負荷曲線、振幅分布曲線、環境設置項目 |
||||||
外部i/o功能 |
USB I/F, Digimatic 輸出 , 打印機輸出 , RS-232C I/F, 腳踏開關 I/F |
||||||
功能 |
用戶自定義 |
期望獲得的參數可以挑選出來,用于計算和顯示 |
|||||
GO/NG 判斷 |
*大值 /16%/ 標準偏差 |
||||||
存儲測量條件 |
關閉電源時保存條件 |
||||||
存儲 |
內置存儲器 : 測量條件 (10個 ), 測量屬性 (1 個) 記憶卡 ( 可選 ): 500 個測量條件 , 10000 個測量曲線 , 500 個文件 (測量條件 / 測量輪廓 / 評估輪廓 / 負荷曲線/振幅分布曲線) |
||||||
校準 |
輸入數值自動校準 / 多次測量(*大5次)取平均值校準方式 |
||||||
省電功能 |
自動休眠功能(可設置在10-600秒) |
||||||
電源 |
內置電池 |
內置Ni-MH可充電電池/AC適配器 |
|||||
充電時間 |
大約 4 小時 (取決于環境溫度) |
||||||
使用壽命 |
大約 1000 次測量 (根據使用條件 /環境不同會有微小差異) |
||||||
外部尺寸 |
演算顯示部 |
52.1 x 65.8 x 160mm (滑動蓋關閉,檢出器不安裝) |
|||||
驅動部 |
115 x 23 x 26mm(包含檢出器) |
||||||
重量 |
大約 0.5kg (控制器 + 驅動部 + 標準檢測器) |
||||||
標準附件 |
12BAA303 連接電纜*4 178-601 粗糙度標準片 12BAK699 攜帶皮套 12BAK700 校準臺 顯示器保護膜 AC 適配器, 操作手冊 速查手冊, 保證書 |
12BAA303 連接電纜*4 178-605 粗糙度標準片 12AAE643 點接觸適配器 12AAE644 V-型適配器 12BAK699 攜帶皮套 12BAK700 校準臺 顯示器保護膜, AC適配器, 操作 手冊, 速查手冊, 保證書 |
