當表面結構影響到組件或產品功能、加工或外觀時，進行認真精確測量是必須的。但是，怎樣進行表面測量呢?在20世紀 初，人們還只能依靠目視和觸摸進行測量。訓練有素的眼睛可識別到微米級范圍，甚至一些很小的損傷測試也可以獲得完美的 結果。然而現在，我們生活在零件可互換、可通用和國際化的時代，主觀的判斷性測試已經無法滿足要求。今天，計算機輔助 測量系統可提供客觀數據，測量和評定已經變得相對更容易。數十年來，Mahr在該領域一直是全球*鋒，在粗糙度測量方面取 得了多次的技術革新和**的解決方案。測針、驅動器及測量設置的相互作用，對表面測量的結果有非常大的影響，而在這幾 個方面，恰恰是Mahr的強項所在。我們完美的探針測量方法現在已經傳遍全球，借助MarSurf提供的光學傳感器，我們可以實現非接觸測量的要求，例如測量很軟的材料或允許很短測量時間的產品。隨著Mahr質量、專業技能等的發展，MarSurf可解決您所有的表面測量需求。

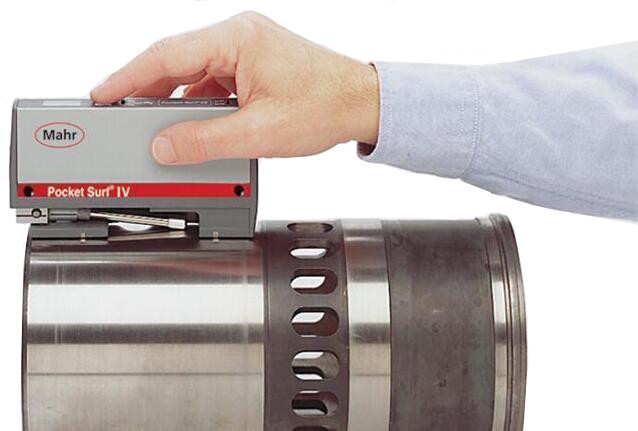

PocketSurf IV便攜式表面粗糙度儀:
口袋般大小、價格經濟，能對各種表面進行粗糙度測量的便捷式粗糙度儀，一般在生產線、車間、實驗室里使用。沒有什么測量儀器比Pocket Surf只需一步按鍵操作即可測量更簡單!內置數據輸出接口，經濟并更換電池簡單。
|
主要特點：
·制作牢固，外殼采用耐磨的鑄鋁，即使使用數年，測量仍然精確、可靠。
·能測量下列四個參數任意一個:Ra, Rmax/Ry, Rz,且可選擇相互替換。
·測量完成后檢查所有參數
·在0.8mm/0.3in范圍內，可選擇橫移長度為1，3或5個截止。

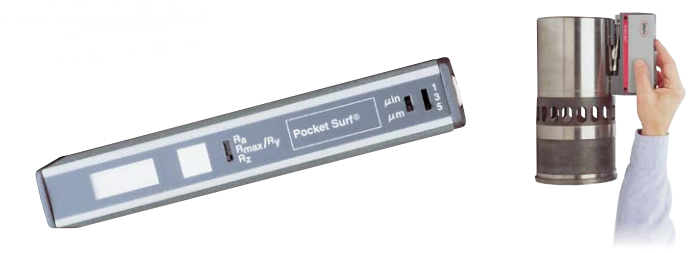

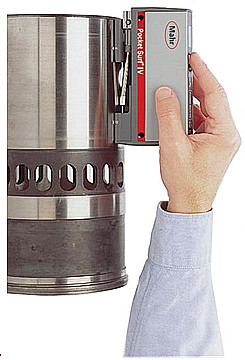

·可以在水平，垂直或倒置位置上進行測量。
·探頭有四個切換位置一軸向(與X軸重疊)，90°， 180°，270°。
·即便是較難觸及的表面諸如 內外徑，照樣可以測量。
·在SPC處理裝置上的集成數據輸出，能兼容大多數常用的數據處理系統。
·清晰LCD讀數顯示，在橫移過表面半秒后就可顯示。
|
|
技術參數
|
|
尺寸
|
140x76x25mm//5.5"x3"x1"
|
|
重量
|
435g /14Oz
|
|
測量范圍
|
|
Ra
|
0.03μm to 6.35μm /1μinch to 250μinch
|
|
Ry
|
0.2μm to 25.3μm /8μinch to 999μinch
|
|
Rmax
|
0.2μm to 25.3μm /8μinch to 999μinch
|
|
RZ
|
0.2μm to 25.3μm/8μinch to 999μinch
|
|
顯示分辨力
|
0.01μm/μin
|
|
測量精度
|
滿足ASME-B46.1,ISO,DIN標準and MIL要求
|
|
數顯
|
LCD還顯示,"Battery low" 電池低; 信號;"H" 和"L”(測量值超出范圍)
|
探測和檢測長度：
|
參數
|
檢測長度
(名義)
|
評估范圍
|
截止/轉換位置數*
|
|
|
Ra/ Ry
|
2.0 mm/ .075"
3.5 mm/.135"
|
0.8mm/ .030"
2.4 mm/ .090"
|
1
3
|
|
Ra/ RZ/ Rmax
|
5.0 mm/.195"
|
4.0 mm/ .150"
|
5
|
|
檢測移動速度
|
5.08 mm/ .2"每秒
|
|
|
截止
|
0.8 mm/ .030" ASM E 2 RC-filte
|
|
測頭類型
|
壓電式
|
|
探針*大力
|
15.0 mN/1500 mgf
|
|
電源電池容量
|
大約2500次測量，但取決于使用頻率和輸出次數
|
|
電源
|
一次性堿性電池9V
|
|
工作溫度
|
10° to 45℃/50° to 113℉
|
|
儲存溫度
|
-20° to 65℃/-4° to 149℉
|
Pocket Surf套組：
|
訂貨號
|
2797800
|
EGH-1019
|
測頭，90°, 10 μm半徑，PMD-90101標定樣件，含測試合格證
|
|
2797802
|
EGH-1026
|
測頭e，90°, 5 μm半徑，EMD-90101標定樣件，含測試合格證
|
每套Pocket Surf工器具都裝在一個定制的盒中，里包括一臺Pocket Surf測量儀，一個通用測頭和一個3.2 μm/125μinch(名義)標準樣件**，9伏電池及座板。
MarConnect- USB 數據處理
Pocket Surf V采用MarConnect接口。MarConnect簡化了數據傳輸至PC的流程，保證多測量站的快速及通用組裝。
|
|
|
訂貨號
|
|
|
數據線USB(2m) 包括MarCom軟件標準版
|
16EXU
|
4346023
|
|
數據線Opto RS232C (2m),with SUB-D jack 9-pin
|
16 EXr
|
4346020
|
|
MarCom軟件專業版4.0 可連接68個有線設備
|
|
4102550
|
|
MarCom軟件標準版3.1可連接1個有線設備
|
|
4102551
|
Pocket Surf® IV探頭選擇：
通用式探頭
|
EGH-1019/EGH-1026
|
應用于大多數表面粗糙度
|
|
EGH-1026
|
帶一個 90° 錐角寶石探針，半徑， 5 μm/ .0002“*。
|
|
EGH-1019
|
帶一個90° 錐角寶石探針，半徑， 10 μm/ .0004“。
|
橫向探頭
|
EGH-1020-W1
|
用于測量尖棱邊或外徑的粗糙度，此時探針調成180°或于橫軸重合，90°錐角寶石探針，半徑10μm./.0004“。
|
平行探頭
|
EGH-1020-W2
|
用于測量尖棱邊或外徑的粗糙度，此時探針調成垂直于橫軸( 90° 或270° ) 它也可用在EAS-2421中提到的
外徑小于6.35mm./.25“的情況，V形夾具， 90°錐角寶石探針，半徑10 μm. / .0004“。
|
小孔式探頭
|
EGH-1021/EGH-1027
|
用于測量小孔(內徑*小3.2 mm/ .125“ )*深可到 19 mm/ .75“。
|
|
EGH-1027
|
帶一個 90° 錐角寶石探針，半徑， 5 μm/ .0002“ *。
|
|
EGH-1021
|
帶一個 90° 錐角寶石探針，半徑， 10 μm/ .0004“。
|
檢測槽底的深探頭
|
EGH-1028
|
用于測量凹槽，凹坑或深度達6.35mm/ .25“小孔它們的底部。也用于測量短的活塞槽脊梁和軸肩。帶一個 90° 錐角寶石探針，半徑，10 μm/ .0004“。
|
注： 當使用小孔探頭和槽底探頭測量時，必須與被高度臺座或其他夾具支撐的 Pocket Surf 成180°。
* 在連接管管端的黃點表示半徑為 5 μm/ .0002“。
|
|
深探頭正在檢查“O”形圖槽
|
與可選的高度架EAS-2496一起
|
|
