SIGMASCOPE SMP10簡明操作手冊
(軟件版本:SAA13 )
簡要說明：該儀器是 FISCHER公司新一代的電導率測試儀。它采用大屏幕矩陣顯示器和新型的內置溫度傳感器的探頭，使用更方便、測量更正確。
操作原則：該儀器采用主菜單和多層子菜單的形式，采用對話框和選擇框的方法，使操作變得簡單。
鍵的說明：“OK”鍵等價于“ENTER”鍵;“→│”鍵可以跳行和多項選擇時的切換;數字鍵“2、4、6、8”可移動上下左右四個方向;“MEAS”鍵可在任何界面中返回測量界面;“DEL”刪除鍵;“APPL”選擇應用程式鍵;“MENU”菜單鍵;“CAL”校準鍵;“ZERO"零位鍵;“ON/OFF”電源開關鍵。軟鍵:是一個功能不確定鍵，它的功能對應于窗口所顯示的功能
開機：會顯示“Normalization with Probein air pressGET Xs” 界面→按軟鍵‘GET Xs'進入測量界面。

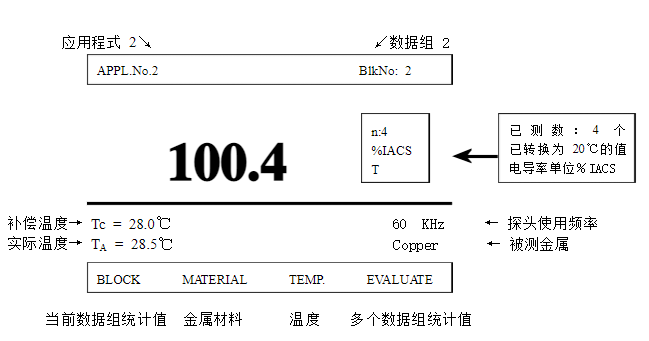

一.測量界面的說明: ( Scientific Mode:科學模式界面)
注:按BLOCK、MATERIAL、TEMP和EVALUATE四個軟鍵可開啟各自的界面，見下頁:
1. 按軟鍵BLOCK進入界面:
Block No. :
Mean Talue σ: 23. .43
Std.Dev. S: 12.00
C.O.V V: -------
Number n: 7
再按軟鍵“PAGE”可看到第2頁:
Range R: 24.65 (最大值減最小值)
Low. Meas. Min : 5.87
High.Meas. Max : 30.52
按軟鍵CONTINUE返回測:量界面
2. 按軟鍵“ METERIAL"進入界面:
Exact alpha value
Copper
Aluminum
Brass .
Dyn. a Calculation
選擇與被測金屬一-致的名稱
3. 按軟鍵“TEMPERATURE”進入下一個界面:
TEMPER ATURE NNPUT
Sensor Temp. ： 29.02 ℃
Temp. : □ ℃ 在此框內可輸入溫度值
4. 按軟鍵“EVALUATION”進入下一個界面:
B locks
From : 1 04. .06.2003
To : 2 04.06.2003
No of Blocks : 2
No of Meas. : 8
按數字鍵可更改數據組編號(光標在閃的地方)，按“→|”鍵可切換到下一個數據組編號。
按軟鍵“E”則顯示2圖表，再按軟鍵“HISTOGRAM”顯示直方圖，按RETURN返回。
按軟鍵“STAT" 顯示多個數據組的統計值，按RETURN返回.
按“OK”鍵，回到測量界面
二、操作界面操作鍵的應用:
1. “APPL”.....選擇應用程式鍵:
按“APPL"鍵，顯示“SELECT APPLICATION",用↑↓軟鍵選定，用“OK”鍵確認，顯示被選擇的應用程式界面。
2. “ZERO”鍵..按“ZERO” 鍵→GET Xs軟鍵(請將探頭遠離金屬5cm以上)→回測:量界面。
3.“CAL”.校準鍵:
按“CAL”鍵→GET Xs軟鍵→在Temp.框輸入補償溫度，如20° C→0K鍵→顯示Std.1表示做第一-塊標準片→IMP. STD.軟鍵→在Standard框輸入標準片的標稱值.→0K鍵→測量標準片n次→0K鍵→顯示Std.2做第二塊標準片(方法同1)→如果不做，按0K鍵→回測量界面。注:如用多塊標準片校正，請按電導率值從小到大的順序進行。
4.測量
①先按MATERIAL軟鍵，用數字鍵2, 8鍵選擇工件的材質，如Copper-→鍵;
②然按TEMP軟鍵，將探頭放在工件上20秒左右，待Sensor Temp 的溫度基本不變化為止,此時傳感器的溫度和工件的溫度基本-致，然后按Temp軟鍵，則Temp框內的溫度數值上面Sensor Temp的溫度數值相同→0K鍵;
③將探頭垂直放置在工件上，待嘀- -聲過后起探頭，此時得到的電導率數值即為自動補償?shù)?0"C的電導率值。如不是在空調房間或度波動比較大，第②步切勿跳過! .!
三、菜單操作: 按“MENU"鍵后顯示:
1.Application→"0K”鍵后:
(1) “Modify Application”→“0K"鍵
A. Scientific Mode 科學模式 (見說明書p 50~51)
B. Statistic Mode . 統計模式
C. Spec. Limit Mode 上下限圖表模式
D. Analog Mode 模擬分析模式
用↑↓軟鍵選擇某一模式后按0K鍵確認
按PAGE后顯示
Reading Control
◆i Individual Values
Enter Number 如i=3，儀器僅保存3個測量數據的平均值
◆Outlier Control .
0n/Off 通過標準偏差決定測量數據保存與否
再按PAGE后顯示
Spec. Limits
◆0n/Off
Enter LSL/USL 輸入最小值和最大值
再按PAGE后顯示
Fixed Block Size
◆0n/Off
Enter Meas. /Block 輸入數據組的大小
再按PAGE后顯示
Application Name
◆Enter Name of Application更改應用 程式的名稱
(2)“Probe Frequency”更 改探頭頻率需要先刪除該應用程式內的測量數據!
口 60 KHz .
口 120 KHz
口 240 KHz
口 480 KHz
(3)“Display Format
( ) High Resolution 高顯示位數
( ) Medium Resolution 中顯示位數
( ) Low Resolution 低顯示位數
(4)Display Mode
( ) σ (直接顯示電導率值， 建議選擇該項)
( ) XN
( ) X
(5)“Assign New Probe”
( )Appl. : 60 KHz
( ) New Probe: ES40
( )SIGMA1-110%
( )Assign Probe to act or all application ?
(6)“Temperature Mode”
( ) Without Corr不帶溫度修正
( ) Man. Temp. Input 溫度輸入
( ) Internal Sensor 內置溫度傳感器
( ) External Sensor 外置溫度傳感器
(7)“Curvature corr.
Correction 0n/0ff 開啟/關閉曲率補償功能
Enter the value of the 輸入圓柱直徑，單位 mm
Diameter in ( mm) 無需特別的校正
2. Measurement Values:
(1) Delete Measurement→ “0K”→WARNING! All measurements of this Application will be deleted!→delete 軟鍵→刪除測量值 若一”ESCAPB"軟鍵→返回測量界面
(2)Delete Block同上
(3) Del / Accept Block
(4) Store Measurement→ (X) Store Meas. Data 用0N/0FF軟鍵關或開
3. Appl. Management→ (應用程式管理)
(1) Set up New Appl. (建立一一個新的應用程式)→找一個空格→“OK”→Normalization with probe in air press GET Xs (注意: 已建立了一個新的應用程式，可測量，但是需要校準)
(2)Coppy Application (復制一個應用程式) →選一個要復制的應用程式→“0K”→找一個空格→“OK"→Application Name用“2、4、6、8方向鍵選字”→用軟鍵“ENTERCH.”來確認→進入下一個字母-→命名好后，用“0K”鍵確認→返回測量界面.
(3) Delete Application ( 刪除某個應用程式)→選-一個要刪除的應用程式→“0K”→警告→用“DELETE” 軟鍵來刪除
(4) Secure / Unsec. Appl. (保護或不保護應用程式)→Supervisor-Password(主管人密碼為159)→選擇某--應用程式→按SECURE軟鍵兩次則該應用程式的零位和校正受到保護(如果只按- -次SECURE軟鍵則僅保護該應用程式不被刪除)，再按一次SECURE軟鍵則解除保護→“0K”
(5) Appl. Template (應用程式模板，一-般請別設置該項)→(主管人密碼)
(6) Link Applicayion (應用程式模板，一般請別設置該項)→(主管人密碼)
4. Output (輸出)
(1) Beep ON / 0FF (蜂鳴器響不響)
A (●) ON
B ( )Off
(2) Output to Printer (輸出到打印機)
A (X) Single Readings 單個讀數(用 ON/0FF軟鍵來選擇)
B (X) Block Result數據組統計值( 用ON/OFF軟鍵來選擇)
(3) Output to RS232 (輸出到RS232接口)
A (X) Readings 讀數
B( ) Block Mean. Value 數據組平均值
C( )Std.Dev 標準偏差
D( ) Date 日期
C( ) Separator 分組符
(4) Instrument Status (儀器狀態) (可看到設定的各種參數
5. Measurement Options (測量選項)
(1) Free Display Mode →連續測量顯示模式→CONT.0FF軟鍵可關閉這一-功能
(2) Select Units→選擇測量單位 (●) % IACS
( )MS/m
(3) Accept Measurement (接受信息)
A (X) By Probe Signal 接受探頭信息
B ( ) Ext.Start 外部觸發
C ( ) Automatic 自動
如選擇Ext.Start，則探頭放置在工件上后按“→|”鍵才會有讀數;
如同時選擇By Probe Signal和Automatic則自動隔幾秒顯示讀數。
(4) SIMPLE / NORMAL mode (簡單/普通模式，密碼為159)如選擇SIMPLE mode不知道密碼的人將無法進行某些操作，關機再開機生效。
警告:該操作將刪除所有測量數據!
(5) Low Power mode(低功耗模式) Password
電流越大，測量越快越準。 警告:電流調整后，所有的App1都要重新校準!
(6) Air value warning (空氣值警示) Password
(7) Master Cal.warning (主校準警示) Password

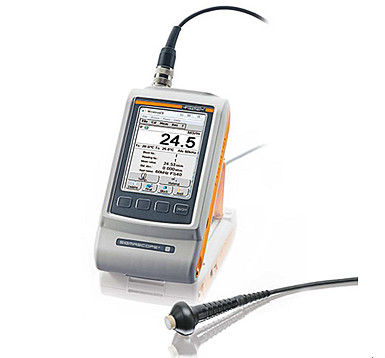

菲希爾代理SIGMASCOPE SMP350渦流電導率儀
菲希爾SigmaScope SMP350金屬電導率測試儀

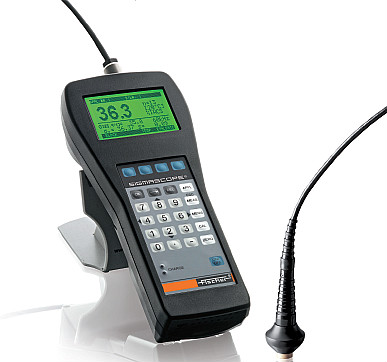

SIGMASCOPE SMP10便攜式電導率儀

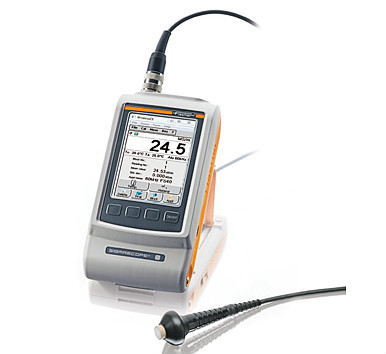

SigmaScope SMP350便攜式金屬材料電導率儀

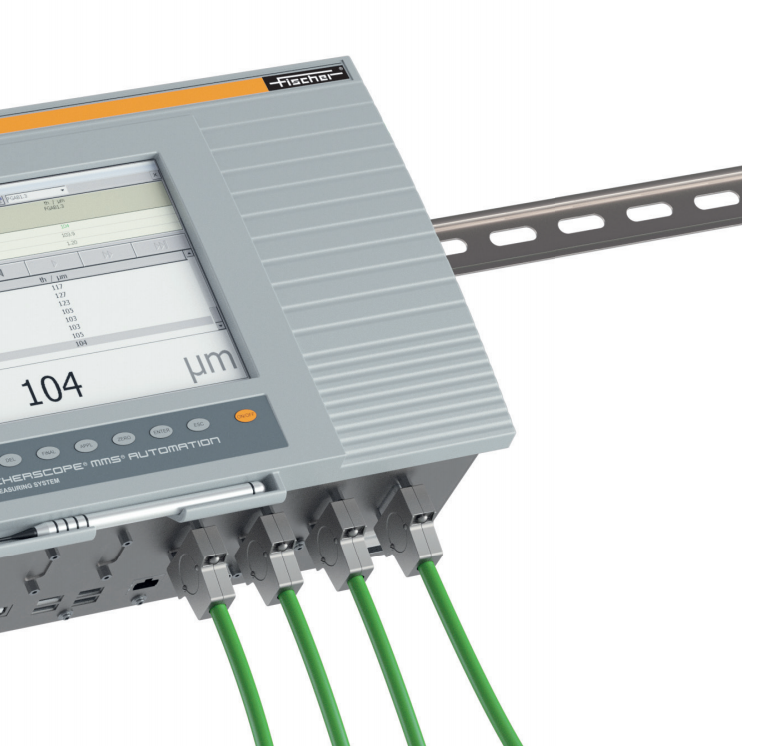

MMS Automation自動化涂層厚度和電導率測量系統

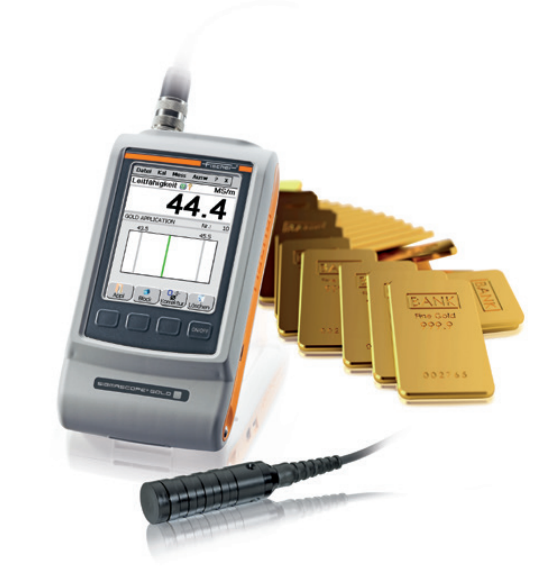

SIGMASCOPE GOLD黃金真?zhèn)涡詼y試儀

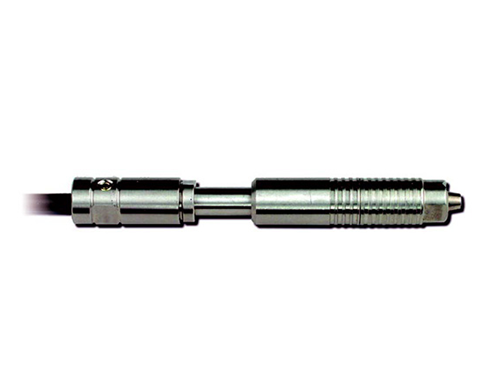

菲希爾電導率儀探頭Probe FS24
