ABSOLUTE防冷卻液卡尺500系列—達到IP67塵/水防護標準
? 能在車間環境下暴露于冷卻液、水、塵或油中使用。
? 易于使用，無需擦凈尺子。
? 先進的設計款式。
? —體化絕對原點型測量系統。
? 自動電源開/關。
? 數據輸出功能。
? 可選用防水SPC電纜實現測量數據輸出功能

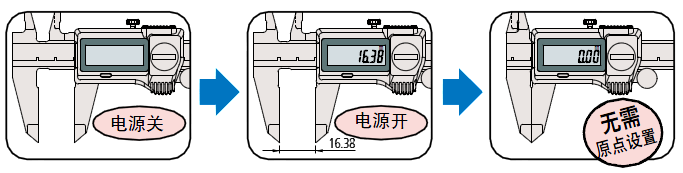

內置ABSOLUTE標尺意味著卡尺通電后不用設置原點就可以立即進行測量。就像用游標卡尺測量一樣簡單

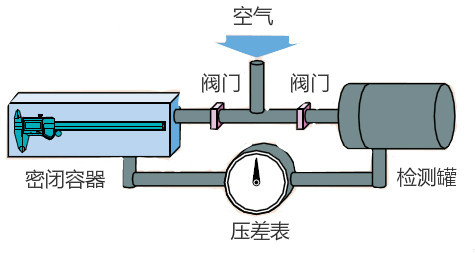

用于防水檢測的空氣泄漏探測系統
空氣泄漏測試通常用來檢測防水性能。首先將測量工具放人密閉容器內。接著在密閉容器和檢測罐內充人等壓的空氣并關好閥門。如果沒有空氣滲人密閉容器內的測量工具，密閉容器內的氣壓將仍然與檢測罐內的相等，壓差表的指針指向中心點。如果有空氣滲人測量工具，密閉容器和檢測罐內的氣體將產生壓差并在壓差表上顯示出來。因此，探測氣壓差可以作為判斷泄漏的標準。所有的ABSOLUTE 防冷卻液卡尺和防冷卻液干分尺都通過這種空氣泄漏測試方法來確保質量。

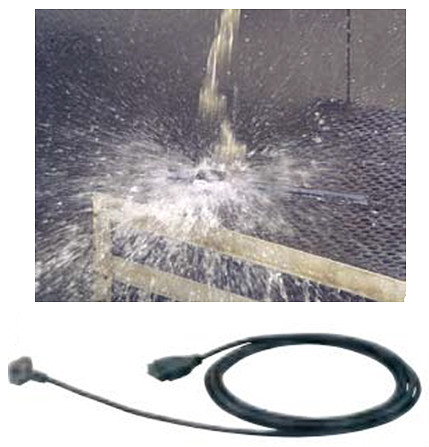

IP66塵/水防護標準
等級6:不透灰塵塵土無法進人
等級6:防護強射水，從任何方向?qū)试O備的強射水*不應引起損害。
*射水噴嘴尺寸:用12.5mm(內徑)的噴嘴噴射出壓力為100kPa，流量為每秒100升的水柱，在距被測設備大約為 3m的距離至少噴射3分鐘。
IP67塵/水防護標準
等級6:不透灰塵，塵土無法進人
等級7:防護短時間浸泡于水中在標準條件下，卡尺整體在短時間(30分鐘以內)浸泡在1米深的水中時，不應有對卡尺功能產生影響的水量進入。
|
|
技術參數
精度:±0.02mm(測量范圍小于等于200mm 型號)
±0.03mm(測量范圍大于200mm型號)(不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
重復精度: 0.01mm
顯示: 液晶顯示
長度標準: ABSOLUTE靜電電容線性編碼器
最大響應速度:無極限
電池: SR44(1個),938882
電池壽命: 正常使用情況下約為3年 (測量范圍大于300mm型號為1年)
塵/水防護等級: 達到IP67防護標準
功能
原點設置、調零、自動電源開/關、數據輸出、英制/公制轉換(英制/公制型)
警告:低電壓、計算錯誤
選件
05CZA624:帶數據切換SPC電纜(1m)
05CZA625: 帶數據切換SPC電纜(2m)
|
主要規格：
|
公制型
|
|
測量范圍
|
貨號
|
深度測量桿
|
拇指調節滾輪
|
備注
|
|
0 - 150mm
|
500-702-10*
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0 - 150mm
|
500-712-10
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0 - 150mm
|
500-706-11*
|
薄片
|
——
|
——
|
|
0 - 150mm
|
500-716-11
|
薄片
|
——
|
——
|
|
0- 150mm
|
500-709-11*
|
φ1.9mm桿
|
——
|
——
|
|
0 - 150mm
|
500-719-10
|
φ1.9mm桿
|
帶有拇指調節滾輪
|
——
|
|
0 - 150mm
|
500-721-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑測量的硬質合金頭量爪
|
|
0- 150mm
|
500-723-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0- 150mm
|
500-727-1
|
薄片
|
——
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0 - 200mm
|
500-703-10*
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0-200mm
|
500-713-10
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0-200mm
|
500-707-11*
|
薄片
|
——
|
——
|
|
0 - 200mm
|
500-717-11
|
薄片
|
——
|
——
|
|
0 - 200mm
|
500-722-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑測量的硬質合金頭量爪
|
|
0 - 200mm
|
500-724-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0- 200mm
|
500-728-11
|
薄片
|
——
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0- 300mm
|
500-714-10
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0- 300mm
|
500-718-11
|
薄片
|
——
|
——
|
|
0 - 300mm
|
500-704-10*
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0- 300mm
|
500-708-11*
|
薄片
|
——
|
——
|
*不帶SPC數據輸出
|
英制/公制型
|
|
測量范圍
|
貨號
|
深度測量桿
|
拇指調節滾輪
|
備注
|
|
0 - 6"
|
500-752-10*
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0- 6"
|
500-762-10
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0-6"
|
500-768-10*
|
φ3/40"桿
|
帶有拇指調節滾輪
|
——
|
|
0-6"
|
500-769-10
|
φ3/40"桿
|
帶有拇指調節滾輪
|
——
|
|
0- 6"
|
500-731-10*
|
薄片
|
帶有拇指調節滾輪
|
用于外徑測量的硬質合金頭量爪
|
|
0 - 6"
|
500-735-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑測量的硬質合金頭量爪
|
|
0 -6"
|
500-733-10*
|
薄片
|
帶有拇指調節滾輪
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0- 6"
|
500-737-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0 -8"
|
500-753-10*
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0 - 8"
|
500-763-10
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0 - 8"
|
500-732-10*
|
薄片
|
帶有拇指調節滾輪
|
用于外徑測量的硬質合金頭量爪
|
|
0- 8"
|
500-736-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑測量的硬質合金頭量爪
|
|
0 -8"
|
500-734-10*
|
薄片
|
帶有拇指調節滾輪
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0-8"
|
500-738-10
|
薄片
|
帶有拇指調節滾輪
|
用于外徑和內徑測量的硬質合金頭量爪
|
|
0 - 12"
|
500-764-10
|
薄片
|
帶有拇指調節滾輪
|
——
|
|
0- 12"
|
500-754-10*
|
薄片
|
帶有拇指調節滾輪
|
——
|
*不帶SPC數據輸出

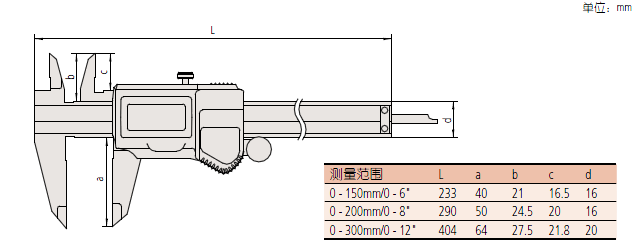

尺寸如下：
