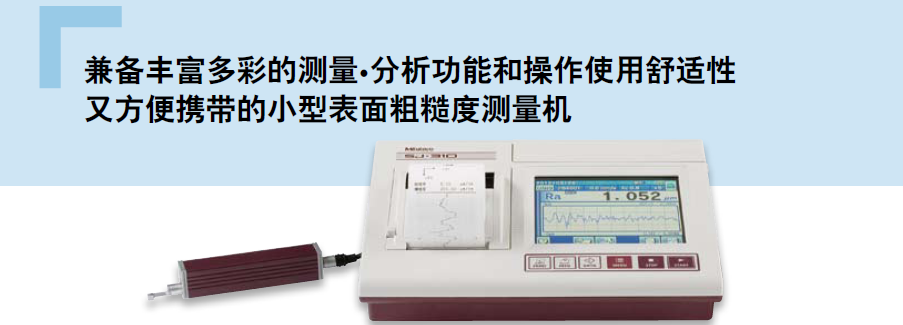

Mitutoyo SJ-310是操作簡單且能滿足多種需求的高級手持式測量儀，配備大型觸摸屏彩色圖形液晶顯示器，實 現直觀操作和良好操作性。Mitutoyo SJ-310粗繼承原有型號的可操作性特點，搭載全新 測量輔助和分析功能，提升操作性。該檢出器可根據測量面定位任何方向進行 測量：水平、傾斜、頂部或垂直表面。可選存儲卡能保存大量測量數據。此外， 便捷功能跟蹤10能保存10組新測量數據。統計處理和GO/NG判斷功能有助于對數據 進行管理。高速熱敏打印機 (其打印速度約為傳統型 號的1.5倍)作為標準件提供。Mitutoyo SJ-310可打印測量 結果 (包括判斷結果) 和評定輪廓及BAC和 ADC輪廓。支持橫向模式打印與液晶顯示 器上的顯示效果相配。
|
高性能：
演算顯示部搭載方便識別的帶觸摸的大型彩色圖像 LCD，兼具豐富的顯示功能和直觀的操作性能。而且，因?yàn)椴捎帽彻?，在光線昏暗的場所作業時能大幅度提高可讀性。此外，裝備有打印機可現場打印測量結果等。與傳統機型相比，該機型的充電時間大約縮短 1/4，充滿電時測量次數增加約 2.5 倍。 此外檢測器能進行在墻面和向上方向等各種狀態下的測量，與高度測定儀器等附件(選配) 相組合，在各種測量場合和調整狀態下都可進行測量。對應多種行業標準，表面粗糙度的標準可對應JIS(2001/1994/1982)、ISO-1997、 VDA、ANSI.
|
功能：
■ 用戶自定義 : 期望獲得的參數可以挑選出 來，用于計算和顯示
■ 統計處理 : *大值 , *小值 , 均值、標準 偏差 , 合格率 , 每個參數的頻 率分布表 GO/NG
■ 判斷規則 : 平均值、16% 規則 , *大值規 則平均值規則，標準差 (1σ, 2σ, 3σ)
■ 存儲 : 內置存儲器 :測量條件 (10 套)
■ 記憶卡 (選配) :500 個測量條件 10000 個測量輪 廓，500 顯示圖像，500 個統計數據等。
■ 校正 : 輸入數值自動校正 / 多次測量 (* 大 12 次) 取平均值校正
■ 省電功能 : 自動休眠功能，ECO 模式下自動 關閉背光。
|
|
? 5.7英寸彩色大型號液晶觸控式面板。
? 出眾的用戶界面提供直觀易于理解的可操作性。
? 符合以下標準: JIS (JIS-B0601-2001, JIS-B0601-1994, JIS B0601-1982)，VDA, ISO-1997和ANSI。
? 開始測量按鈕和其他經常使用的按鈕經過強化處理，很具耐磨損和免受車間污染物的不利影響。
? 配備大容量的電池，完全充電情況下，*多可以進行約1500次的測量。
? 提供便于攜帶的保護盒子。
? 高速打印機安裝在處理單元上。根據不同的應用需求，可以選擇橫向或組合模式。支持紙張節省模式。

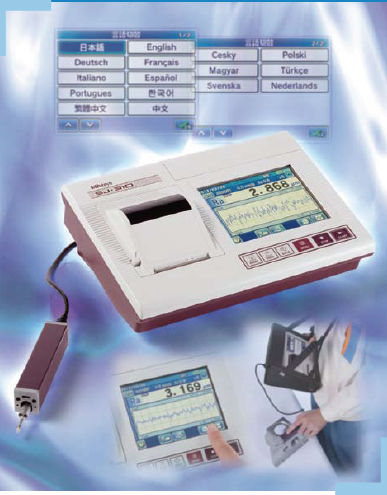

? 顯示界面支持16種語言，可以自由切換。
? 測量單元可以保存10組測量條件，選配的存儲卡可以保存測量條件和測量曲線。
|
|
適用于各種測量場合的功能強大的驅動裝置和檢測器
|
|

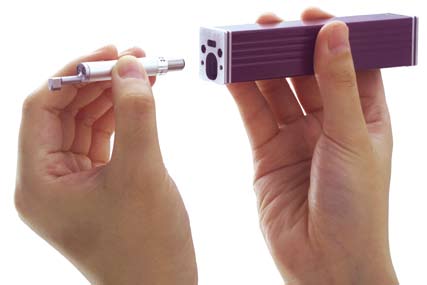

標準檢測器
|
除了標準的探測器，還備有小孔用、微小孔用、齒面用、深槽用的選配探測器。
|
驅動部
●標準的驅動裝置
深受好評的標準驅動裝置
|
●橫向驅動裝置
測量如曲軸、EDM
加工部件等狹窄部位是為適合
|
●退避型驅動裝置
將檢出器插入孔等測量看不見的部位，為了測量時不傷及檢出器，使檢出器市場處于退避位置的待機狀態。
|
|
可以選擇以下兩種型號
? 測力：0.75mN
測針形狀：針尖半徑 2μm
針尖角度 60°
? 測力：4mN
測針形狀：針尖半徑5μm
針尖角度 90°
|
|
|
|
|

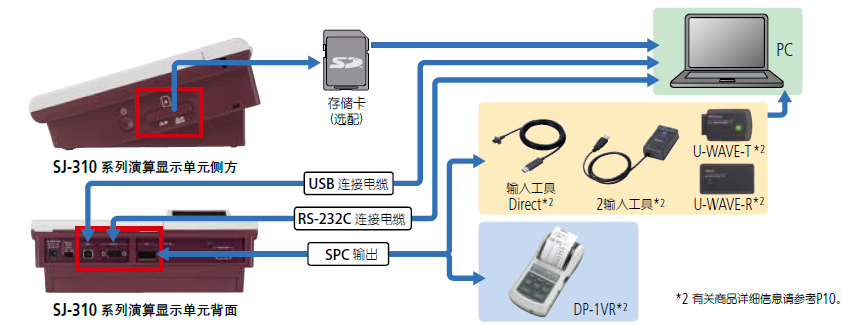

與各種外部設備的配合
使用存儲在存儲卡上的數據，將參數的重新演算、測量結果以文本格式保存在存儲卡，讀入到市場上銷售的PC 機表格軟件也可用USB 電纜與PC 連接，使用專用軟件，可進行測量控制到變更條件、出具檢驗報告等作業。

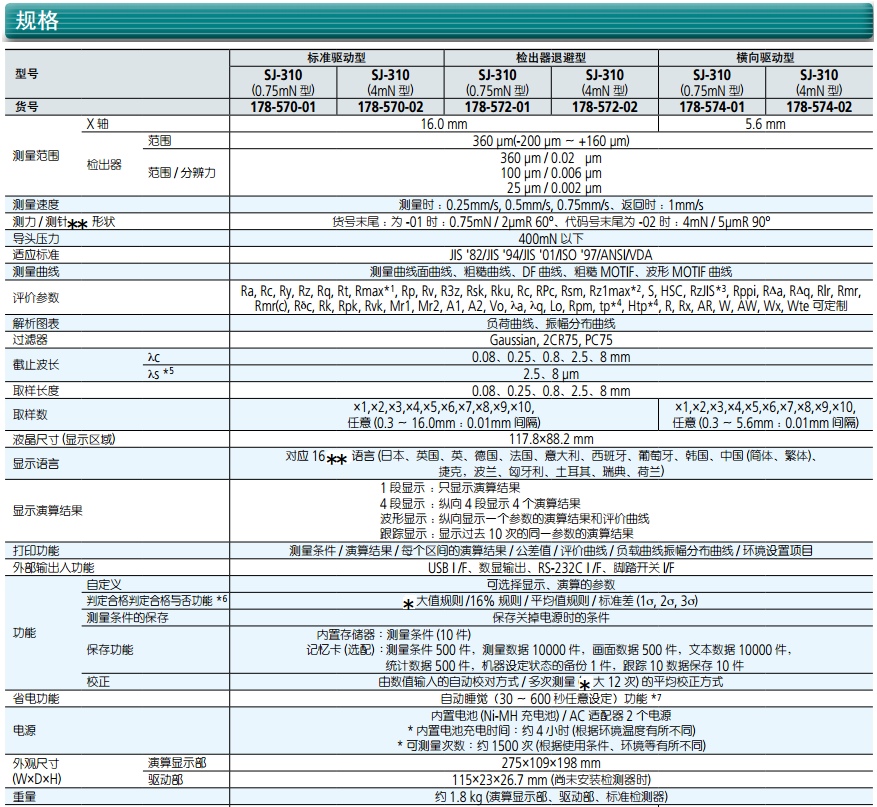

技術規格及標準附件
|
型號
|
標準驅動器型
|
退避驅動器型
|
橫向驅動型
|
|
SJ-310（0.75mN型）
|
SJ-310（4mN型）
|
SJ-310（0.75mN型）
|
SJ-310（4mN型）
|
SJ-310（0.75mN型）
|
SJ-310（4mN型）
|
|
貨號
|
mm
|
178-570-01
|
178-570-02
|
178-572-01
|
178-572-02
|
178-574-01
|
178-574-02
|
|
標準附件
|
12AAM475連接電纜*8
178-601粗糙標準片(Ra3μm)
357651 AC適配器
02ZAA040電源
12AAA217平面測量測針導頭
12AAA218圓筒型表面測量測針導頭
12AAA216支持腳卻組件
12BAK700校對用臺
12BAG834觸控筆
12BAL402保護膜
270732記錄紙(5卷包)
12BAL400手提包
螺絲刀、觸控筆用掛件、使用說明書、OneSheel手朋、保證書
|
12AAM475連接電纜 *8
178-605粗糙標準片(Ra1μm)
357651 AC適配器
02ZAA040電源
12AAE643接點適配器
12AAE644 V型適配器
12BAK700校對用臺
12BAG834觸控筆
12BAL402保護膜
270732記錄紙(5卷包)
12BAL400手提包
螺絲刀、觸控筆用掛件、使用說明書、 OneSheel手朋、保證書
|
