1.概述

TAYLOR HOBSON Surtronic 25粗糙度儀是泰勒公司在原來TAYLOR HOBSON Surtronic 3+粗糙度儀的基礎上進行改進的一一個新產品，該儀器適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數。

主要特點：
?  多參數測量: Ra、Rz、Rp、Rsm、Rt、Rmr(tp)、 Rz1max、Rsk、 RPc、 Rda等十種參數;
?  高精度電感傳感器;
?  RC、GAUSS二種濾波方式;
?  兼容IS0、DIN、ANSI、JIS 四種標準;
?  128X64點陣液晶，可顯示全部參數;
?  堿性9V電池一個，連續工作時間≥4小時:
?  機電一體化設計，體積小，重量輕，使用方便;
?  連接專用414-30B、SH32S等打印機，可打印全部參數及輪廓圖形:
?  內置標準RS232接口，可與PC機通訊;
?  具有自動關機、記憶;
?  可選配溝槽、小孔、斧型、靴型等九種傳感以及測量平臺、支架等方便用戶對不同形狀粗糙度測量的附件、配件。

1.1測量原理
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行,傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移,該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與PC機進行通訊。

1.2標準配置

名稱	數量	訂貨號
主機	1臺	K510/3045-01
標準傳感器	1支	112/ 1502
標準樣板	一塊	112 / 1257
傳感器電纜	一根	112/ 1534
螺絲刀	一把	QA0001
9V電池	一節	QB0016
中英文說明書	各一本

1.3傳感器的安裝
安裝時，用手拿住傳感器的主體部分，將傳感器插入與儀器聯接的電纜一端，電纜另-端與儀器連接，注意聯接可靠。然后將傳感器可靠插入傳感器支架，調整好傳感器觸針與被測物體平面的垂直度。
2、在進行傳感器裝卸的過程中，應特別注意不要碰及觸針，以免造成損壞，影響測量;
3、在安裝傳感器時，應注意連接要可靠;
4、測量時，放下傳感器的動作要輕，避免傳感器觸針接觸被測物體表面造成的沖擊力影響測試結果，損壞傳感器。

2.測量操作

2.1 測量前的準備
a.開機檢查電池電壓是否正常;
b.擦凈工件被測表面;
c.將儀器正確、平穩、可靠地放置在工件被測表面上;
d.傳感器的滑行軌跡必須垂直于工件被測表面的加工紋理方向。

2.2 基本測量狀態

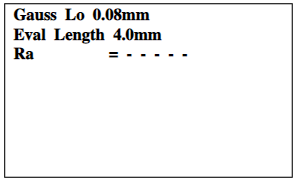

按下菜單鍵V儀器開機，自動顯示上一次設置(測量)內容，然如下所示:



2.3參數設置狀態:

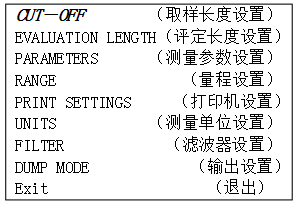

再次按菜單鍵▼時儀器進入參數設置狀態，顯示屏如下:



 CUT-0FF(取樣長度設置)處于閃爍狀態，按7菜單鍵依次進入其他參數的設置;如按口設置鍵則進入取樣長度設置，如下顯示屏所示:

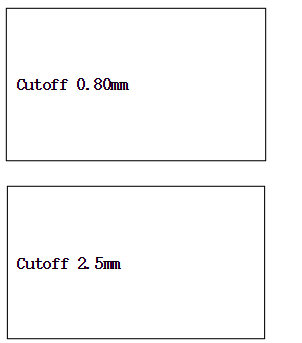

 按動▼菜單鍵依次設置取樣長度滾動顯示如下:

如要選擇Cutoff 0.80mm則按動設置鍵口完成設置，退回參數設置狀態。CUT 0FF(取樣長度設置)閃爍，按動菜單鍵V進入下一個參數設置- EVALUATIOVLENGTH(評定長度設置)閃爍。按動口設置鍵進入EVALUATITQV LENGTH(評定長度)設置狀態:

依次按動▼鍵顯示屏如下所示；

如選擇評定長度按動設置鍵口完成設置，退回參數設置狀態按。按動菜單鍵7顯示下一個設置參數內容閃爍，按動設置鍵口進入參數設置狀態，依次類推。

參數設置實例

下面我們完成一一個實際的設置工作，以便使大家進一步了解測量參數設置的方法。
我們測量零件的參數如下:
1、測量的零件粗糙度大致在Ra0.2μm左右，因此，選擇取樣長度為: 0.25mm; :(取樣長度的選擇是根據被測表面的粗糙度而定的，如: Ra1.0μm以下取樣長度選取0.25mm; Ra1.0-2.0μm 取樣長度選取0.8mm; Ra2.0μm 以上取樣長度選取25mm。)
2、一般推薦評定長度選擇取樣長度的5倍，即1.25mm. (這樣選擇的結果使值分散度減小，如工件小，測量空間不大也可以選擇1 -3倍取樣長度的評定長度。但是，這樣會使示值分散度增大);
3、我們準備測量零件的Ra、Rz值;
4、量程選擇10μm; (在許可范圍內，量程越小測量精度越高。)
5、打印設置:
      a、要求打印Ra、Rz值;
      b、圖形;
      c、表頭(有taylor Hobson標記);
      d、選擇50X的輪廓圖形放大倍數(可以根據自己需要選擇)。
6、選取公制單位;
7、選擇GAUSS濾波器，(注:目前國際上粗糙度測量大多采用GAUSS濾波器)
8、不聯接PC機或者數據處理器，只聯接打印機。
2.5實際按鍵操作：
2.5.1按動菜單鍵▽開機，儀器顯示上一次設置(測量)內容:

再次按動菜單鍵▽進入參數選擇狀態，CUT- -OFF (取樣長度)閃爍:

25. 2取樣長度設置:
CUT- -OFF (取樣長度設置)閃爍，按動設置鍵口進入取樣長度設置狀態:

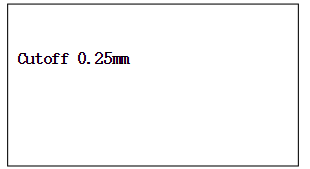

按動菜單鍵▽依次滾動出現Cutoff 0. 25mmCutoff 0. 80mmCutoff 2. 50mm。我們根據需要選擇Cutoff 0. 25mm,當出現Cutoff 0. 25mm時按動設置鍵口完成取樣長度設置。退回到參數選擇狀態，按動菜單鍵V顯示下一個參數-一EVALUATIOV LENGTH(評定長度設置)。
2. 5.3評定長度設置:
EVALUATIOV LENGTH(評定長度設置)閃爍，按動設置鍵口進入評定長度設置狀態:

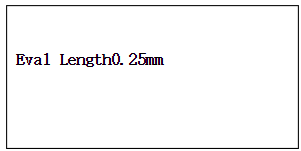

按動菜單鍵▽依次滾動出現Eval Length0. 25mm Eval Length0. 75mm EvalLength1.25mm~ Eva1 Length2. 50mn根據儀器要求選擇Eva1 Length1. 25mm因此，出現Eva1 Length1. 25m時按動設置鍵口完成取樣長度設置,退回到參數選擇狀態。按動菜單鍵V顯示下一個參數- PARAMETERS(測量參數設置)。

2.5.4測量參數設置:
PARAMETERS(測量參數設置)閃爍，按動設置鍵口進入測量參數設置狀態:

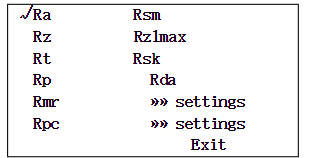

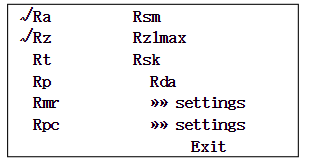

√Ra閃爍，如按動設置鍵口則取消Ra參數的測量，如按動菜單鍵7則進入下一個參數選擇。我們需要測量Ra和Rz兩個值，因此，我們進行下列操作:按動菜單鍵V進入下一個參數Rz的選擇，Rz閃爍，按動設置鍵口完成測量參數的設置，顯示JRz，顯示屏顯示如下:

如果不需要再選擇其他參數，我們依次按動菜單鍵V直到Exit (退出)閃爍，按動設置鍵口退出測量參數設置，退回到參數選擇狀態，按動菜單鍵7顯示下一個參數一RANGE (量程設置):

2 5.5量程設置:
RANGE (量程設置)閃爍，按動設置鍵口進入量程設置狀態:

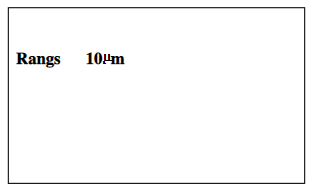

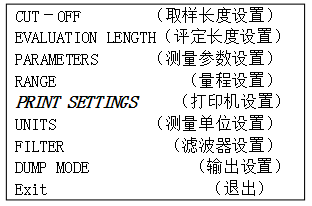

依次按動菜單鍵▽滾動顯示Rangs 10μm、 Rangs 100μm、 Rangs 300μm。我們選擇量程10μm,按動設置鍵口完成量程的設置，退回到參數選擇狀態。按動菜單鍵又顯示下一個參數一PRINT SETTINGS(打印機設置):

2.6打印
打印之前，用通訊電纜將儀器與打印機連接好，打開打印機開關并使打印機處于聯機狀態。

3.可選附件及其使用
3.1.測量平臺
使用測量平臺，可更方便地調整儀器與被測工件之間的位置，操作更加靈活、平穩，使用范圍更大，可測量復雜形狀零件表面的粗糙度。與測量平臺連用時，可更加精確地調整針位，測量更平穩。當被測表面Ra值較小時，建議使用測量平臺。
3.2傳感器
Tay1or Hobson25 粗糙度儀可以選擇九種傳感器，如下:

序號	名稱	訂貨號	用途.
1	標準傳感器	112  / 1502	#NAME?
2	ANSI美國標準傳感器	112/ 1503	美國標準
3	小孔傳感器	112 /1504	小孔徑測量
4	小槽傳感器	155/ P11610	測量溝槽
5	直角傳感器	122,/1505	與行程方向成直角的方向上測量
6	溝槽傳感器	122/ 1506	測深達5.7mm、最大25mm
7	斧型傳感器	122/ 1524	測量尖刃細線，不能用于平面測量
8	測面導塊傳感器	122/ 153 1	齒面的曲面測量
9	靴型傳感器	122/ 1599	測量較粗糙的表面，特別是使用2.5mm取樣長度時的測量

日常維護與保養

1. 避免碰撞、劇烈震動、重塵、潮濕、油污、強磁場等情況的發生;
2. 傳感器是儀器的精密部件，應精心維護。
3. 每次使用完畢，要將傳感器放回包裝盒中;
4. 隨機標準樣板應精心保護，以免劃傷后造成校準儀器失準;
5. 本儀器如出現故障，建議送回儀器保修公司維修。
6. 用戶請勿自行拆卸、修理。
7. 送回時代公司進行儀器檢修時，應隨同附上保修卡及隨機配備的標準樣板，并說明故障現象。
