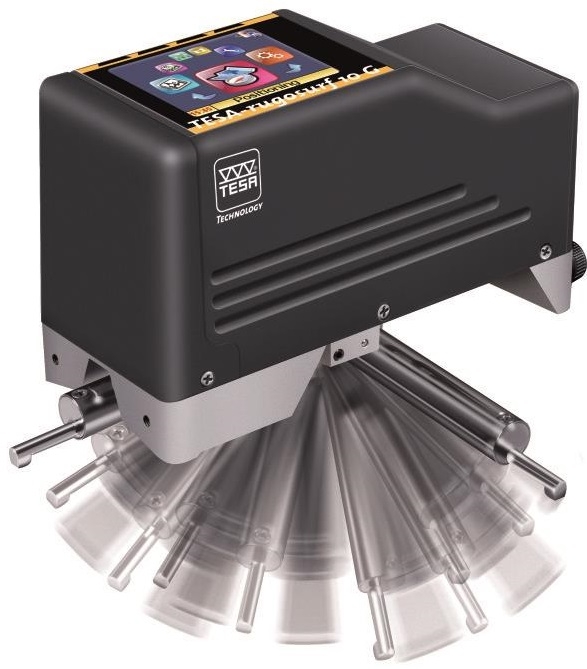

瑞士TESA新推出的 Rugosurf 10g 表面粗糙度儀 ，簡潔小巧、功能強大，特別適用于車間現場檢驗、收貨檢驗或測量實驗室。 測頭有3個水平測量位置0°，-90°或+90°。簡潔小巧，功能強大，特別適用于車間現場檢驗、收貨檢驗或測量實驗室。該產品的測量參數符合ISO 4287：1997，JIS B0601：2001，DIN/ISO12085：1998(MOTIF或CNOMO)標準。
|
|
主要特點：
? 結構堅固
? 2TFT液屏可顯示更多參數或被測的輪廓曲線
? 多功能且易于操作
? 可設定測量參數公差帶
? 多種可選附件滿足各種測量需要
? 可更換的感應測頭
? 測頭可旋轉90°測量
? RS232數據輸出到打印機或運行RUGOSOFT軟件的計算機
? 更大的數據存儲空間
? 使用可充電電池供電
|
主機技術參數：
|
訂貨代號
|
06930010
|
06930011
|
|
產品說明
|
RUGOSURF 10
|
RUGOSURF 10G
|
|
顯示屏
|
LCD，16字符2行
|
2”TFT彩色顯示屏
|
|
粗糙度參數
|
按照
ISO 4287-1997/JIS B0601
Ra-Rq(RMS)-Rt-Rz-Rc-Rsm-Rmr
按照
ISO 12085(CNOMO)
Pt-R-Rx-AR
|
按照
ISO 4287-1997/JIS B0601:2001
Ra-Rq(RMS)-Rt-Rz-Rp-Rc-Rv-Rsm-
Rec-Rmr-Pa-Pq-Pt-Pp-Pc-Pv-Psm-Pec
按照PrEN 10049 RPc-PPc
按照ISO 13565 Rk-Rpk-Rvk-Mr1-Mr2
按照 DIN4776 Rmax
按照DB N31007 R3z-R3zm
按照ISO 12085(CNOMO)
Pt-R-Rx-AR
|
|
測量范圍
X軸
Z軸
|
16mm
160μm
|
16mm(0.63 in)
300μm(11810 μin)
|
|
測量單位
|
mm
|
mm/in
|
|
指示范圍
|
Ra 0-40μm
Rt 0.05-160μm
|
Ra 0-75μm(0-2952 μin)
Rt 0.05-300μm(0-11810 μin)
|
|
分辨力
|
0.01 μm
|
0.001 μm(0.01μin)
|
|
截止長度
|
0.25-0.8-2.5mm
|
0.25-0.8-2.5mm（0.01-0.03-1inch)
|
|
濾波器
|
Gaussian符合ISO 11562
|
Gaussian符合ISO 11562
|
|
運動長度It
|
(截止數+1）x λ c
|
(截止數+1）x λ c
|
|
截止長度Ic ：
|
截止數x λ c
|
截止數x λ c
|
|
可選截止數
|
2-5
|
1-10=0.25和0.8mm
1-5=2.5m
|
|
按鍵
探測速度
反向速度
|
4個可防水防塵的按鍵
1mm/s
2mm/s
|
4個可防水防塵的按鍵
1mm/s
2mm/s
|
|
測頭類型
|
感應測頭
|
感應測頭
|
|
測針
|
金剛石
|
金剛石
|
|
測針半徑
|
5μm，90o
|
5μm，90o
|
|
測量力
|
, , , ,
0.75mN(ISO 3274)
|
0.75mN(ISO 3274)
|
|
語言
|
英語，法語，德語，西班牙語，
意大利語，葡萄牙語
|
英語，法語，德語，西班牙語，
意大利語，葡萄牙語
|
|
存儲能力
|
*大200測量值
|
*大999測量值
|
|
電源適配器
|
8.4V 170 mAh
|
7.2V 170 mAh
|
|
功率
|
3VAmax.,220V
|
6.5VAmax.,220V
|
|
外形尺寸
|
120*55*80mm
|
120*55*80mm
|
|
重量
|
590g
|
590g
|
可選附件及標配：
序號
|
訂貨號
|
描述
|
1
|
06960033
|
24針打印機，充電電池，連接線
|
2
|
06960034
|
帶RS232連接線的表面粗糙度儀軟件
|
3
|
06960035
|
400x250 mm大理石測里臺
|
4
|
06960041
|
粗糙度參考樣板Ra=2.97μm 或117uin
|
5
|
06960042
|
遙控控制開關
|
6
|
06960043
|
打印機色帶(3片裝)
|
7
|
06960044
|
卷式打印紙，57mm寬，10卷
|
8
|
06960036
|
SB10測桿，用于測普通拋光面和孔，外徑>10mm
|
9
|
06960037
|
SB20測桿，用于測狹槽，*大5mm深
|
10
|
06960038
|
SB30測桿，用于測量小孔，20mm深，*小4mm 直徑
|
11
|
06960039
|
SB40測桿，帶測線的V型導頭，外徑>1mm
|
12
|
06960070
|
SB50測桿，帶測里凹表面的前導頭
|
標配
|
06930011
|
TESA RUGOSURF 10G 粗糙度儀
|
|
提供以下標準附件：
粗糙度標準，標稱值Ra=2.97 μ m/ 117μ in
充電電池,7.2V, 300mAh,NiCd或NiMH PP3規格
標準測頭，SB10型
電池充電器
適配器，普通支架，8mm直徑
定位支架
操作手冊附檢驗報告
|
|
訂貨代號
|
06930010
|
06930011
|
|
產品說明
|
RUGOSURF 10
|
RUGOSURF 10G
|
|
顯示屏
|
LCD，16字符2行
|
2”TFT彩色顯示屏
|
|
粗糙度參數
|
按照
ISO 4287-1997/JIS B0601
Ra-Rq(RMS)-Rt-Rz-Rc-Rsm-Rmr
按照
ISO 12085(CNOMO)
Pt-R-Rx-AR
|
按照
ISO 4287-1997/JIS B0601:2001
Ra-Rq(RMS)-Rt-Rz-Rp-Rc-Rv-Rsm-
Rec-Rmr-Pa-Pq-Pt-Pp-Pc-Pv-Psm-Pec
按照PrEN 10049 RPc-PPc
按照ISO 13565 Rk-Rpk-Rvk-Mr1-Mr2
按照 DIN4776 Rmax
按照DB N31007 R3z-R3zm
按照ISO 12085(CNOMO)
Pt-R-Rx-AR
|
|
測量范圍
X軸
Z軸
|
16mm
160μm
|
16mm(0.63 in)
300μm(11810 μin)
|
|
測量單位
|
mm
|
mm/in
|
|
指示范圍
|
Ra 0-40μm
Rt 0.05-160μm
|
Ra 0-75μm(0-2952 μin)
Rt 0.05-300μm(0-11810 μin)
|
|
分辨力
|
0.01 μm
|
0.001 μm(0.01μin)
|
|
截止長度
|
0.25-0.8-2.5mm
|
0.25-0.8-2.5mm（0.01-0.03-1inch)
|
|
濾波器
|
Gaussian符合ISO 11562
|
Gaussian符合ISO 11562
|
|
運動長度It
|
(截止數+1）x λ c
|
(截止數+1）x λ c
|
|
截止長度Ic ：
|
截止數x λ c
|
截止數x λ c
|
|
可選截止數
|
2-5
|
1-10=0.25和0.8mm
1-5=2.5m
|
|
按鍵
探測速度
反向速度
|
4個可防水防塵的按鍵
1mm/s
2mm/s
|
4個可防水防塵的按鍵
1mm/s
2mm/s
|
|
測頭類型
|
感應測頭
|
感應測頭
|
|
測針
|
金剛石
|
金剛石
|
|
測針半徑
|
5μm，90o
|
5μm，90o
|
|
測量力
|
, , , ,
0.75mN(ISO 3274)
|
0.75mN(ISO 3274)
|
|
語言
|
英語，法語，德語，西班牙語，
意大利語，葡萄牙語
|
英語，法語，德語，西班牙語，
意大利語，葡萄牙語
|
|
存儲能力
|
最大200測量值
|
最大999測量值
|
|
電源適配器
|
8.4V 170 mAh
|
7.2V 170 mAh
|
|
功率
|
3VAmax.,220V
|
6.5VAmax.,220V
|
|
外形尺寸
|
120*55*80mm
|
120*55*80mm
|
|
重量
|
590g
|
590g
|
