L2 控制器所需的面板空間減少了 40%,而功能與 CompactLogix 5370 L3 相同,真正幫助您構建更具成本效益的高性能 機器。
市場價:
優惠價:0.00
聯系人:朱盛
聯系電話:021-58951071
手機號:15921165535
郵箱:814294500@qq.com

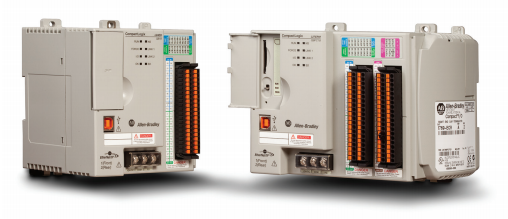

CompactLogix 5370 L2 可編程自動化控制器 (PAC) 是 Logix 系列控制器 的擴展,旨在以緊湊且經濟實惠的封裝形式滿足市場對高性能控制器 不斷增長的需求。L2 控制器所需的面板空間減少了 40%,而功能與 CompactLogix 5370 L3 相同,真正幫助您構建更具成本效益的高性能 機器。 作為集成架構系統的一部分,CompactLogix 5370 L2 控制器與所有 Logix 控制器使用相同的編程軟件、網絡協議和信息功能,為實現所有控制策 略提供一個通用的開發環境。
基于 EtherNet/IP 的集成運動控制:
CompactLogix 5370 L2 控制器為追求性能和成本競爭力的客戶提供了強有力的運動控制解決方案。最高可支持 4 軸集成運動控制。配合 Kinetix 350 使用,可實現經濟實用的可擴展運動控制解決方案通過雙以太網端口和集成式以太網交換機,這些控制器現已支持設備級環形 (DLR) 網絡拓?fù)浣Y(jié)構,從而可簡化控制系統中各組件的集成,并降低系統成本:彈性機制,可應對單個網絡連接丟失的情況,允許逐一更換設備,無需停止生產,減少控制系統中以太網交換機的數量。
通過 CompactLogix 5370 L2 |
CompactLogix 5370 L2 控制器是封裝緊湊、經濟實惠的可擴展控制解決方案。從獨立的小型設備到高性能應用,這些控制器是裝配機械、起吊系統、過程成套設備、分度臺和包裝設備的理想選擇。機器制造商和最終用戶可以充分利用這些控制器的特性來削減成本:
|
型號 | 1769-L24ER-QB1B | 1769-L 24ER-QBFC1B | 1769-L27ERM-QBFC1B |
用戶存儲器 | 750 KB | 750 KB | 1MB |
控制器任務 | 32 | 32 | 32 |
每個任務的程序數 | 100 | 100 | 100 |
集成運動控制 | —— | —— | 4軸CIP運動位置環軸 |
包裝尺寸 | 115mm(寬)x 118mm(高)x 105mm(深) | 140mm(寬)x 118mm(高)x 105mm(深) | |
本地?cái)U(kuò)展模塊 | 4 | 4 | 4 |
嵌入式/0 |
16點數字量輸入
16點數字量輸出
|
16 點數字量輸入/16 點數字量輸出、4 個通用模擬量輸入、2 個模擬量輸出、4 通道 HSC | |
本地?cái)U(kuò)展I/O點 | 128 | 128 | 128 |
新增通信模塊 | 1769-SDN 或第三方 DeviceNet 模塊 | ||
閃存卡 | 采用經過工業級認證的安全數字 (SD) 存儲卡(可選擇 1 GB 與 2 GB);所有控制器交付時都帶有 1 GB 的存儲卡 | ||
伺服驅動器(位置環CIP) | —— | 4 | |
以太網/0 IP節點 | 8 | 8 | 16 |
虛軸 | 100 | 100 | 100 |
僅反饋、轉矩、速度、Vhz
(CIP運動驅動器最大數量)
|
—— | —— | 16 |
軸數/毫秒 | —— | —— | 2 |
Kinematics支持 | —— | —— | 是 |
軟件/固件 | RSLogix 5000 V20 以及 RSLinx Classic V2.59 固件 v20.1x 或以上版本 |
型號 | 1769-L24ER-QB1B | 1769-L 24ER-QBFC1B | 1769-L27ERM-QBFC1B |
用戶存儲器 | 750 KB | 750 KB | 1MB |
控制器任務 | 32 | 32 | 32 |
每個任務的程序數 | 100 | 100 | 100 |
集成運動控制 | 4軸CIP運動位置環軸 | ||
包裝尺寸 | 115mm(寬)x 118mm(高)x 105mm(深) | 140mm(寬)x 118mm(高)x 105mm(深) | |
本地?cái)U(kuò)展模塊 | 4 | 4 | 4 |
嵌入式/0 |
16點數字量輸入 16點數字量輸出 |
16 點數字量輸入/16 點數字量輸出、4 個通用模擬量輸入、2 個模擬量輸出、4 通道 HSC | |
本地?cái)U(kuò)展I/O點 | 128 | 128 | 128 |
新增通信模塊 | 1769-SDN 或第三方 DeviceNet 模塊 | ||
閃存卡 | 采用經過工業級認證的安全數字 (SD) 存儲卡(可選擇 1 GB 與 2 GB);所有控制器交付時都帶有 1 GB 的存儲卡 | ||
伺服驅動器(位置環CIP) | 4 | ||
以太網/0 IP節點 | 8 | 8 | 16 |
虛軸 | 100 | 100 | 100 |
僅反饋、轉矩、速度、Vhz (CIP運動驅動器最大數量) |
16 | ||
軸數/毫秒 | 2 | ||
Kinematics支持 | 是 | ||
軟件/固件 | RSLogix 5000 V20 以及 RSLinx Classic V2.59 固件 v20.1x 或以上版本 |
