當前位置：首頁 >工業檢測 >準直儀/水平儀/角度儀 >ZEROTRONIC新一代數字型側傾傳感器

ZEROTRONIC新一代數字型側傾傳感器

在ZEROTRONIC系列中，有2種類型的傳感器，它們的物理特性略有不同：ZEROTRONIC Type 3和 Zertronic TYPE C。ZEROTRONIC系列傳感器是非常精確且堅固的傾角傳感器，測量范圍為±0.5°到±60°

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂
立即留言

聯系人：朱經理

聯系電話: 021-58951071
聯系手機: 15921165535
QQ號：814294500
工作時間：9:00-17:45


ZEROTRONIC系列側傾傳感器介紹：

        在ZEROTRONIC系列中，有2種類型的傳感器，它們的物理特性略有不同：ZEROTRONIC Type 3和 Zertronic TYPE C。ZEROTRONIC系列傳感器是非常精確且堅固的傾角傳感器，測量范圍為±0.5°到±60°。傳感器采用數字技術，可以補償溫度變化，并允許長距離數據通信，而不會丟失任何數據。 因此，即使在惡劣的環境下，ZEROTRONIC系列的傾斜傳感器也非常適合長時間監視和對準物體和機器。 可在多種環境條件下(不同溫度、濕度、真空)完成準動態或靜態高精度測量。準動態測量是指對不穩定的物體或低速移動的物體角度或傾斜度測量。結合wylerDYNAM軟件，可以連續記錄和記錄ZEROTRONIC傳感器的測量值。

        高精度、高分辨率、高靈敏度是新一代ZEROTRONIC數字型傳感器的卓越品質。傳感器結構堅固、設計緊湊，內置測量單元和RS485接口，采樣傳輸一體化；同時配合藍牙技術可實現無線傳輸。歸功于這些出色的功能，ZEROTRONIC傳感器已在全球幾乎所有行業和領域的各種苛刻應用中使用，例如航空，造船，鐵路，航空，汽車，機床，電信，國防和土木工程。


根據測量范圍，使用兩種不同類型的傳感器：

        ? 測量范圍從±0.5°到±10°：傾角傳感器ZEROTRONIC 3
        ? 測量范圍從±30°到±60°：傾角傳感器ZEROTRONIC C



ZEROTRONIC新一代數字型側傾傳感器

2個傳感器的共同特征：

? 外部尺寸和電氣特性相同。
? 測量元件基于兩個電極之間的擺動。
? 傳感器單元已完全封裝，因此可以防止?jié)穸茸兓?br /> ? 兩個傳感器都在整個測量范圍內校準，參考點存儲在傳感器的EEPROM中。
? 兩個傳感器都配備了溫度傳感器，并且經過溫度校準，從而可以很好地補償溫度變化。

兩種傳感器的特性差異：

? ZEROTRONIC 3型的擺錘較大，對于較小的傾斜度，其信噪比明顯更好。
? ZEROTRONIC Type 3更適合僅測量小傾角的高精度應用。
? ZEROTRONIC C型的擺錘的質量小于3型傳感器的擺錘的質量。如果傳感器永久傾斜，則可提供更高的穩定性。
? 僅ZEROTRONIC Type 3提供模擬輸出選項。


以下特征列表應幫助對2個傳感器進行適當區分和正確使用：

ZEROTRONIC類型3：
        ? 高分辨率，高精度，傾斜度可高達10°
        ? 出色的信噪比
        ? 出色的重復性
        ? 出色的線性度
        ? 出色的溫度穩定性

ZEROTRONIC C型：
        ? 傾斜角度在10°至60°之間的精度很高
        ? 出色的重復性
        ? 傾斜位置具有出色的長期穩定性
        ? 出色的線性度
        ? 出色的溫度穩定性



調整衛星框架平行于水平基準誤差小于+1μm/m

調整衛星框架平行于水平基準誤差小于+1μm/m

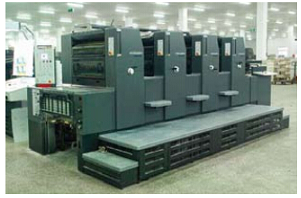

高速印刷機校正

高速印刷機校正

大型精密機床的調整

大型精密機床的調整

船舶、飛機等行業大型多平面精密動態平行性調試與


船舶、飛機等行業大型多平面精密動態平行性調

試與測試

安裝運載火箭發射架頂部雙方向傾斜控制

安裝運載火箭發射架頂部雙方向傾斜控制

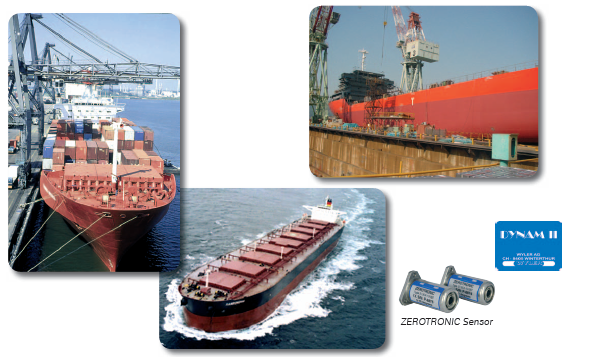

船在港灣里的傾斜的測試


船在港灣里的傾斜的測試





ZEROTRONIC Type 3技術參數：

ZEROTRONIC Type 3

ZERO 0.5

ZERO 1

ZERO 10

ZERO 30

測量范圍

± 0.5o

± 1o

± 10o

± 30o

示值誤差(24小時內)(TA = 20oC)角秒
零位偏差

0.070% F.S.

0.050% F.S.

0.015% F.S.

0.010% F.S.

示值誤差(6個月內)(TA = 20oC)角秒
零位偏差
增益

0.170% F.S.
0.250% R.O.
＋1Arcsec

0.140% F.S.
0.250% R.O.
＋1.5Arcsec

0.055% F.S.
0.060% R.O.
＋3.6Arcsec

0.030% F.S.
0.050% R.O.
＋5.4Arcsec

溫度誤差(- 40oC <=TA<= 85oC)角秒
零位偏差
增益
△t＞10度時，增加


0.060% F.S.
0.200% R.O.
＋2Arcsec


0.040% F.S.
0.200% R.O.
＋3Arcsec


0.008% F.S.
0.030% R.O.
＋6Arcsec


0.005% F.S.
0.020% R.O.
＋6.5Arcsec

分辨率(TA = 20oC)
采樣時間：0.10s

無濾波

0.041% F.S.

0.025% F.S.

0.020% F.S.

0.020% F.S.

濾波

0.020% F.S.

0.010% F.S.

0.005% F.S.

0.006% F.S.

采樣時間：1.0 s

無濾波

0.020% F.S.

0.010% F.S.

0.005% F.S.

0.006% F.S.

濾波

0.010% F.S.

0.005% F.S.

0.002% F.S.

0.003% F.S.

采樣時間：10.0s

無濾波

0.007% F.S.

0.006% F.S.

0.002% F.S.

0.003% F.S.

濾波

0.006% F.S.

0.006% F.S.

0.002% F.S.

0.003% F.S.

備注：F.S.=量程值；R.O.=測量值；濾波=10個數值的平均值。傳感器增加溫度補償（選項）溫度引入誤差可降低至1/5

電源 / 傳感器

5 V ± 10%

外部電源 / T/C 系統

12-48 V

數字信號輸出

RS485異步、7位、2停止位、無奇偶校驗位、2,400-115,000bps(自動調整)

模擬信號輸出 / PWM

0.5 V 2.5V 4.5 V @ 5 V supply

操作溫度\存儲溫度

-40℃- +85℃ \ -55℃ -+95℃

重量

118 g



ZEROTRONIC Type 3 訂貨編號：

型    號

ZERO 0.5o

ZERO 1o

ZERO 10o

ZERO 30o

三角形底座

040TYPE3-002-065

040TYPE3-01-065

040TYPE3-10-065

040TYPE3-30-065

矩形底座

2000-002-R-065

2000-01-R-065

2000-10-R-065

2000-30-R-065


 Zertronic TYPE C型技術參數技術參數：

ZEROTRONIC Type C

ZERO 10

ZERO 30

ZERO 45

ZERO 60

測量范圍

± 10o

± 30o

± 45o

± 60o

示值誤差(24小時內)(TA = 20oC)角秒
零位偏差

0.015% F.S.

0.008% F.S.

0.005% F.S.

0.005% F.S.

示值誤差(6個月內)(TA = 20oC)角秒
零位偏差
增益

0.085% F.S.
0.080% R.O.
＋4Arcsec

0.050% F.S.
0.030% R.O.
＋6Arcsec

0.040% F.S.
0.030% R.O.
＋10Arcsec

0.035% F.S.
0.027% R.O.
＋12Arcsec

溫度誤差(-40oC <= TA <= 85oC)角秒
零位偏差
增益
△t＞10度時，增加

 0.011% F.S.
0.015% R.O.
＋6.5Arcsec

 0.005% F.S.
0.020% R.O.
＋7Arcsec

 0.005% F.S.
0.025% R.O.
＋11Arcsec

 0.004% F.S.
0.030% R.O.
＋14Arcsec

分辨率(TA = 20oC)

無濾波

0.050% F.S.

0.022% F.S.

0.018% F.S.

0.025% F.S.

采樣時間：0.10s

濾波

0.020% F.S.

0.007% F.S.

0.005% F.S.

0.005% F.S.

采樣時間：1.0 s



無濾波

0.015% F.S.

0.006% F.S.

0.005% F.S.

0.004% F.S.

濾波

0.006% F.S.

0.003% F.S.

0.002% F.S.

0.002% F.S.

采樣時間：10.0s



無濾波

0.008% F.S.

0.003% F.S.

0.003% F.S.

0.003% F.S.

濾波

0.008% F.S.

0.003% F.S.

0.002% F.S.

0.002% F.S.

備注：F.S.= 量程值；R.O.=測量值；濾波=10個數值的平均值。傳感器增加溫度補償（選項）溫度引入誤差可降低至1/5

電源 / 傳感器

5 V ± 10%

外部電源 / T/C 系統

12-48 V

數字信號輸出

RS485異步、7位、2停止位、無奇偶校驗位、9,600-57,600bps(自動調整)

操作溫度\存儲溫度

-40℃- +85℃ \ -55℃ -+95℃

重量

100 g



ZEROTRONIC Type C 訂貨編號：

型    號

ZERO 10o

ZERO 30o

ZERO 45o

ZERO 60o

三角形底座

040-C-10-065

040-C-30-065

040-C-45-065

040-C-60-065

矩形底座

040-C-10-R-065

040-C-30-R-065

040-C-45-R-065

040-C-60-R-065

溫度補償選項

HTR-065(適用于Type 3和Type C )
