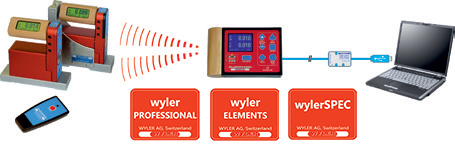

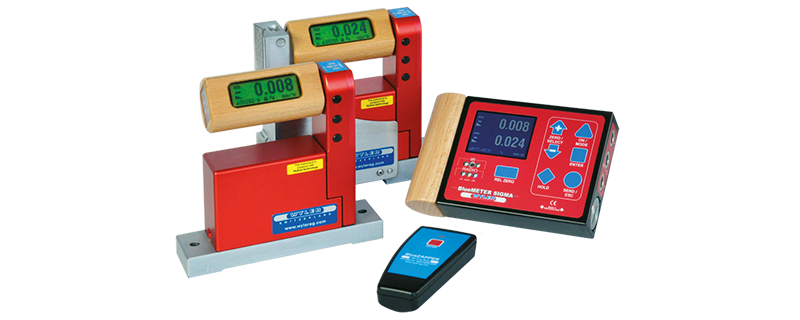

新的BlueSYSTEM是對知名和完善的測量儀器MINILEVEL NT和LEVELTRONIC NT的不斷改進。新型BlueLEVEL藍牙電容式電子水平儀適用于小角度測量、配合不同測量軟件可完成平面度的測量，也可滿足機床部分幾何誤差的測量。測量范圍大，零位調節精確，精度高、穩定性好?？蛇x配藍牙無線傳輸模塊。BlueSYSTEM通常由一個或兩個測量儀器BlueLEVEL和一個指示單位BlueMETER組成。 根據不同的應用，BlueMETER也可以連接到帶有評估軟件的PC，該評估軟件允許在線評估和顯示測量值.
在使用時有如下特性
? 緊湊而舒適的設計，在功能上針對精確測量進行了優化
? 基于國際認可的藍牙?標準的無線數據傳輸
? 清晰易讀的大型LCD顯示屏，由于可以旋轉手柄，因此可以從兩側讀取
? 每臺儀器都有自己的own specific address，允許在同一房間內使用多個獨立系統，而不會互相干擾
? 由于每臺儀器都有內置的紅外接收器，因此可以在任何儀器上啟動測量
? 有3種靈敏度：
。BlueLEVEL 1μm/ m：范圍±20mm / m
。BlueLEVEL 5μm/ m：范圍±100mm / m
。BlueLEVEL 10μm/ m：范圍±200mm / m
? 線性符合DIN 2276
? 所有儀器均配備RS 232 / RS 422 / RS 485接口
? 由標準1.5 V電池“ C”供電
? 符合CE法規和所有適用的EMC法規

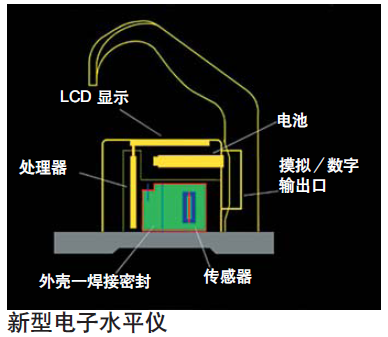

密封電子水平儀：
為滿足某些溫度、濕度惡劣條件下的測試需求，
WYLERAG開發出新型密閉技術，傳感器核心部
位氮化處理并用激光焊接密封。
|
|

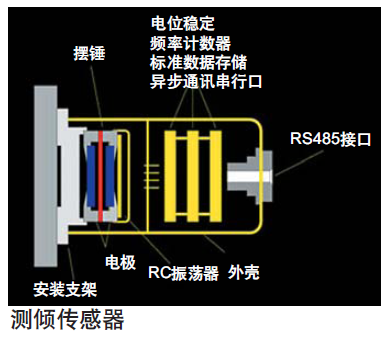

測傾傳感器：
測傾傳感器采用了新的密閉技術，考慮到動
態輸出的要求，測傾傳感器內置溫度補償裝
置。分單方向和雙方向傳感器 。
|
Bluelevel新型電子水平儀技術參數：
|
測量面類型
|
平面型、V型直角型等底板可選
|
|
底板長度
|
110mm、150mm、200mm、250mm可選
|
|
測量范圍
|
±20mm/m
|
±100mm/m
|
±200mm/m
|
|
分辨率
|
1μm/m
0.2Arcsec
|
5μm/m
1 Arcsec
|
10μm/m
2Arcsec
|
|
最大允許誤差<0.5全量程(DIN 2276)
|
1%X當前測量值+最小數顯位
|
|
最大允許誤差>0.5全量程(DIN 2276)
|
1% X (2X當前測量值- 0.5X全量程)
|
|
溫度誤差(IC) D2276
|
至2mm/m最大誤差2μm/m
|
至10mm/m最大誤差10um/m
|
至20mm/m最大誤差20um/m
|
|
|
至20mm/m最大誤差20um/m
|
至100mm/m最大誤差100um/m
|
至200mm/m最大誤差200um/m
|
|
輸出
|
RS232/RS422/RS485,異步、7位、2停止位、無奇偶校驗位、9600bps
|
|
顯示穩定時間
|
約3秒
|
|
水平儀重量
|
約1200g
|
|
控制器重量
|
約775g
|
|
水平儀尺寸
|
150x45x150
|
|
控制器尺寸
|
140x 100 x15
|
|
輸出端口
|
RS-485
|
|
無線傳輸參數
|
頻率ISM-Band/24000 -2 4835HZ
|
|
|
調制/Modulation FHSS (Frequency Hopping Spread
Spectrum)
|
|
|
網絡 結構/Net-structure Point to point I Point to
multi-point
|
|
|
RF輸出功率Max.+17dBm/Class1
|
技術參數/無線傳輸：
|
發送/
接收
|
頻率/GHz
|
ISM-Band/2 4000 -2, 4835HZ
|
|
調制/Modulation
|
FHSS (Frequency Hopping Spread Spectrum,跳躍擴頻)
|
|
網絡結構/Net-structure
|
點到點/單點到多點
|
|
RF輸出功率
|
Max. +17dBm/ Class 1
|
|
接收靈敏度
|
-80dB/m
|
|
電池/BlueLEVEL+BlueTC
|
2x1.5V, Size“C"
|
|
電池/BlueMETER
|
3x1.5V, Size“C”
|
Bluelevel新型電子水平儀技術參數及編號:
|
傳輸模式
|
分辨率
|
底板長度110mm
|
底板長度150mm
|
底板長度200mm
|
底板長度250mm
|
|
無線藍牙傳輸
|
1μm/m 0.2角秒
|
F110-113-001-016
|
F150-113-001-016
|
F200-113-001-016
|
F250- 453-001-016
|
|
無線藍牙傳輸
|
5um/m 1角秒
|
F110-113-005-016
|
F150-113-005-016
|
F200-113-005-016
|
F250-453-005-016
|
|
無線藍牙傳輸
|
10μm/m 2角秒
|
F110-113-010-016
|
F150-113-010-016
|
F200-113-010-016
|
F250 453-010-016
|
|
113
|
鑄鐵材質，平面型V型測量面，工作面人工刮研，非工作面鍍鉻，無磁性
|
|
122
|
硬化鋼材質，平面型測量面，工作面鍍鉻、精磨，帶有導塵槽，無磁性
|
|
125
|
硬化鋼材質，平面型測量面，工作面鍍鉻、精磨，無導塵槽，加磁性
|
|
127
|
鑄鐵材質，平面型測量面，工作面人工刮研，非工作面鍍鉻，加磁性
|
|
173
|
大型軸類用，平面型V型測量面，長度有110/150/200可選
|
|
243
|
鑄鐵材質，直角型測量面，底面和垂直面均為V型工作面，工作面人工刮研，鍍鉻，無磁性
|
|
247
|
鑄鐵材質，直角型測量面，底面和垂直面均為V型工作面，工作面人工刮研，鍍鉻，垂直面加磁性
|
|
248
|
鑄鐵材質，直角型測量面，底面和垂直面均為V型工作面，工作面人工刮研，鍍鉻，底面和垂直面均加磁性
|
|
453
|
平面型底座，250mm長，寬45mm,為可調底座
|
