日本三豐QM-Height350高精度測高儀,QM-Height測量高度,以及內/外的寬度,內/外直徑和圓心距(高度方向),同樣還可以通過掃描測量*來測量自由曲面的 大/ 小高 度和位移。 還可以記錄之前測量(高度方向)的結果,顯示測量結果的差值(間距)。
市場價:
優惠價:0.00
日本三豐QM-Height350高精度測高儀518-232 518-234 518-236,QM-Height測量高度,以及內/外的寬度,內/外直徑和圓心距(高度方向),同樣還可以通過掃描測量*來測量自由曲面的 大/ 小高 度和位移。 還可以記錄之前測量(高度方向)的結果,顯示測量結果的差值(間距)。帶內置空氣壓縮機的懸浮裝置確保沿著平臺表面平滑地移動。易觀察,面板操作簡單,允許一鍵執行主要測量。可選范圍廣,增強了可操作性,包括各種測頭測針和USB Input Tool,允許輸出到PC。內/外直徑, 大/ 小高度和位移都可以使用標準測頭來測量.簡單的按鈕布局和用戶易于操作的圖標按鈕。
2、新型高精度,高分辨力絕對原點線性編碼器進行位置檢測,一旦設置好原點,每次啟動后,無需再進行原點設置(除非有大的環境溫度變化)。
3、通過設置上、下限公差,進行GO/±NG 判斷。判斷結果超出公差范圍時,顯示器背光從綠色變?yōu)榧t色,公差判斷一目了然。
4、對于經常要進行的測量,如內徑/ 外徑,間距測量可以通過圖標命令來執行,同時,它也支持一鍵操作。
5、可以通過獨特的方法來進行內徑/ 外徑測量。(通過跟蹤方式,檢測圓頂端的過程。*)* 跟蹤測量行程大約離測量開始點1mm 上下處。
6、 尺框提升把手(用于移動) / 手輪(用于測量) 可進行微調和粗調。軸向把手(可拆卸標準附件)輕松移動測高儀對板材表面進行測量。
7、帶有SPC 和RS-232C 數據輸出。

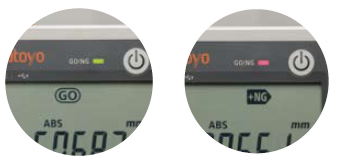

“-NG”、“GO”和“+NG”同樣會在LED上顯示:

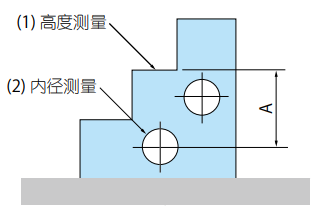

測量應用:
![]() |
![]() |

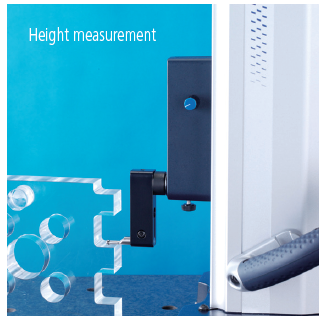

圖1:高度測量 |

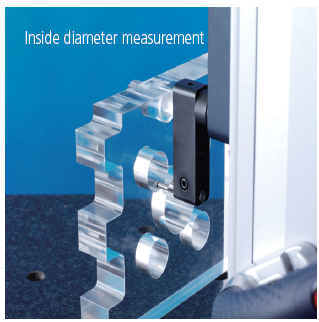

圖2:內徑測量 |
型號 |
QM-Height 350 |
QM-Height 600 |
||
|
518-230 |
518-232 |
518-234 |
518-236 |
測量范圍 |
0 - 350mm |
0 - 600mm |
0 - 350mm |
0 - 600mm |
最小分辨率 | 0.005mm-0.001mm |
0.005mm-0.001mm |
||
指示精度 | ± (2.4+2.1L/600) μm | |||
重覆精度 |
2σ≤1.8um |
|||
垂直度*2 (20?C) | 7μm | 12μm |
7μm |
12μm |
導引方式 | 滾動式軸承 | |||
驅動方式 | 手動(手輪) | |||
測力 |
1.5±0.5N |
|||
數據輸出 |
Digimatic / USB*3 |
|||
測長裝置 | 靜電電容式線性編碼器 | |||
電源 |
堿性AA電磁×4(標準附件)/AC適配器(可選配置)/支持鎳氫充電電池×4 |
|||
氣浮裝置 |
不包括 |
包括(用于移動)*4 |
||
顯示器 | LCD | LCD |
|
|

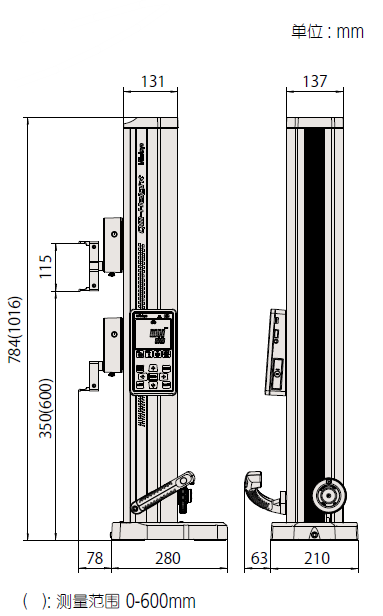

尺寸 | 行程350mm型: 280(W)x273(D)x784(H)mm 行程600mm型: 280(W)x273(D)x1016(H)mm | |||
重量 | 25kg | 29kg |
25kg |
29kg |
